Sí, existen comprobadores especializados para baterías de litio, pero probarlas es fundamentalmente diferente a probar baterías alcalinas o de plomo-ácido más simples. Un multímetro estándar o un comprobador básico "verde/amarillo/rojo" es inadecuado porque la métrica clave no es solo el voltaje. Una evaluación verdadera requiere medir la resistencia interna (RI) de la batería, una tarea complicada por la propia electrónica de seguridad incorporada de la batería.
Aunque los instrumentos profesionales pueden medir la resistencia interna de una batería de litio para diagnosticar su estado, la lectura casi siempre incluye la resistencia del circuito de protección integrado. Comprender esta distinción es clave para obtener un resultado significativo.
Por qué los comprobadores estándar se quedan cortos para las baterías de litio
Para probar correctamente una batería de iones de litio (Li-ion), debe mirar más allá de las métricas simples utilizadas para las químicas de baterías más antiguas. El proceso requiere una comprensión más sofisticada de cómo funcionan y se degradan estas baterías.
Más allá de las simples comprobaciones de voltaje
Durante la mayor parte de su ciclo de descarga, una batería de iones de litio mantiene una curva de voltaje muy plana. Esto significa que una batería con un 80% de carga y una con un 30% de carga pueden mostrar un voltaje casi idéntico, lo que hace que el voltaje sea un indicador poco fiable de su capacidad restante o de su salud general.
La métrica crítica: Resistencia interna (RI)
La métrica más importante para la salud de una batería es su resistencia interna (RI). Piense en la RI como la "fricción" eléctrica dentro de la batería.
Una batería nueva y sana tiene una RI muy baja, lo que le permite entregar corriente fácilmente. A medida que una batería envejece y se degrada por el uso y el tiempo, su RI aumenta, lo que dificulta que la batería entregue energía, especialmente bajo una carga alta.
El papel del circuito de protección
Casi todas las baterías de iones de litio de consumo e industriales incluyen un circuito de protección o un Sistema de Gestión de Baterías (BMS) más avanzado. Este circuito es fundamental para la seguridad, ya que evita la sobrecarga, la sobredescarga y la corriente excesiva. Sin embargo, esta característica de seguridad esencial está cableada en serie con la celda, lo que significa que tiene su propia resistencia.
Cómo funcionan los comprobadores profesionales de baterías de litio
Los comprobadores especializados están diseñados para superar estos desafíos centrándose en las métricas correctas y utilizando técnicas específicas para medirlas con precisión.
Medición de la resistencia interna de CA
Los comprobadores profesionales, como el Hioki BT3554 mencionado en la literatura técnica, no solo miden el voltaje de CC. Utilizan una señal de CA de baja frecuencia (típicamente 1 kHz) para medir la resistencia interna de CA de la batería. Este método proporciona una forma rápida, repetible y no destructiva de evaluar el estado interno de la batería.
Interpretación de los resultados
Un comprobador proporciona un valor de resistencia, típicamente en miliohmios (mΩ). Este número no es una puntuación absoluta de "bueno" o "malo" por sí solo. Su valor proviene de la comparación, ya sea con la especificación del fabricante para una batería nueva o con una lectura de referencia tomada cuando se sabía que el paquete de baterías estaba sano. Un aumento significativo de la RI indica degradación.
Prueba de capacidad vs. Prueba de resistencia
Es importante distinguir entre dos tipos de pruebas.
- Prueba de resistencia interna: Una comprobación rápida de "salud" que indica la capacidad de la batería para entregar energía.
- Prueba de capacidad: Un proceso mucho más largo que implica una carga completa seguida de una descarga controlada para medir la energía total (en mAh o Ah) que la batería puede contener. Esto le dice "cuán grande es el tanque", mientras que la RI le dice "cuán obstruida está la línea de combustible".
Comprender las compensaciones y los desafíos
Incluso con la herramienta adecuada, probar baterías de litio implica comprender limitaciones clave. Su interpretación de los datos es tan importante como la medición en sí.
La influencia del circuito de protección
Cuando se mide una batería con un BMS incorporado, el comprobador mide la resistencia total de la celda de litio más la resistencia de los componentes del circuito de protección (como MOSFET y fusibles). Esta es una realidad inevitable de probar baterías protegidas y debe tenerse en cuenta en su análisis.
La necesidad de una línea de base
Una sola medición de RI aislada es de poca utilidad. El poder de esta técnica reside en la tendencia de los datos a lo largo del tiempo. Un aumento del 20% en la RI de su valor inicial a menudo indica que la batería se está acercando al final de su vida útil, incluso si su capacidad aún parece aceptable.
Costo y aplicación
Los comprobadores profesionales de RI de CA son instrumentos de precisión costosos, que a menudo cuestan cientos o miles de dólares. Están diseñados para técnicos que mantienen sistemas críticos como fuentes de alimentación ininterrumpida (UPS) o paquetes de baterías de vehículos eléctricos. Para muchos aficionados, un comprobador de capacidad más simple y económico es una herramienta más práctica.
Tomar la decisión correcta para su objetivo
El método de prueba correcto depende completamente de lo que necesite averiguar.
- Si su objetivo principal es un diagnóstico rápido de la salud: Utilice un comprobador de resistencia interna de CA y compare la lectura con una batería en buen estado conocida o una medición de referencia para detectar la degradación.
- Si su objetivo principal es determinar el tiempo total de funcionamiento: Utilice un analizador de capacidad dedicado que realice un ciclo completo de carga-descarga para medir la energía total almacenada en la batería.
- Si su objetivo principal es la seguridad básica de "pasa/no pasa": Una simple comprobación con un multímetro puede confirmar el voltaje e identificar celdas completamente muertas (0 V), mientras que una inspección visual puede detectar hinchazón o daños.
Al elegir la herramienta adecuada para su objetivo específico, puede pasar de la simple suposición a realizar una evaluación precisa y basada en datos del estado de su batería.
Tabla resumen:
| Tipo de comprobador | Métrica clave medida | Ideal para | Limitaciones |
|---|---|---|---|
| Multímetro estándar | Voltaje | Comprobaciones básicas de seguridad de "pasa/no pasa" | Poco fiable para la capacidad/salud de Li-ion |
| Comprobador de resistencia interna de CA | Resistencia interna (RI) | Diagnóstico rápido de la salud y detección de degradación | Mide la resistencia de la celda + circuito de protección; requiere línea de base |
| Analizador de capacidad | Energía total (mAh/Ah) | Determinación del tiempo real de funcionamiento | Ciclo completo de carga-descarga que consume mucho tiempo |
¿Necesita diagnósticos precisos para sus baterías de litio? KINTEK se especializa en equipos y consumibles de laboratorio, proporcionando herramientas fiables para pruebas y análisis precisos de baterías. Nuestra experiencia garantiza que obtenga el equipo adecuado para evaluar la resistencia interna, la capacidad y la salud general de la batería, fundamental para la I+D, el control de calidad y el mantenimiento. ¡Contáctenos hoy mismo (#ContactForm) para encontrar la solución de prueba ideal para las necesidades de su laboratorio!

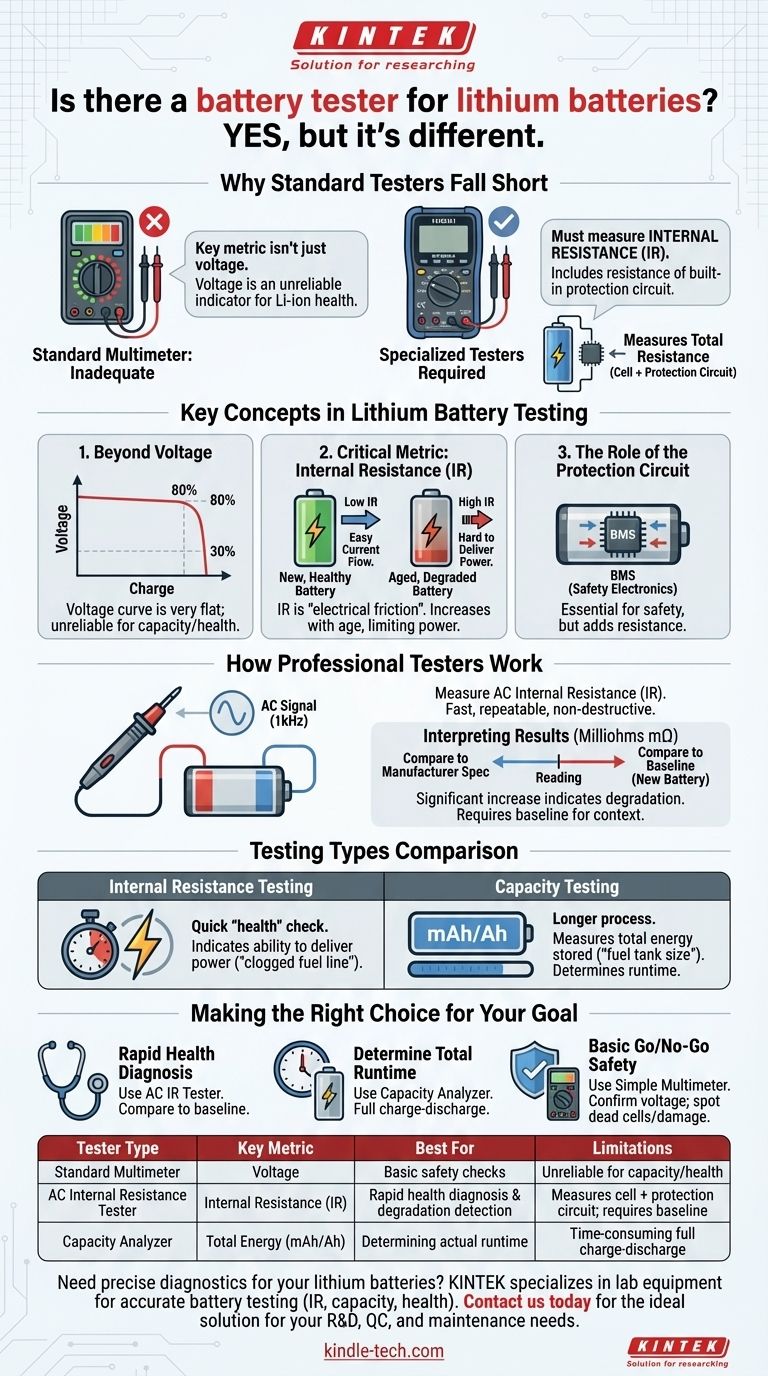

Guía Visual
