En el mundo de los productos físicos, un molde es una herramienta industrial hecha a medida que se utiliza para dar forma a materias primas y convertirlas en una pieza terminada. Suele ser un bloque hueco de acero endurecido que funciona como el negativo de la forma del producto final. Materiales como plástico fundido o metal se introducen a presión en esta cavidad, se dejan enfriar y solidificar, y luego se expulsan como una pieza perfectamente formada y repetible. El diseño de moldes, por lo tanto, es el proceso de ingeniería crítico para crear esta herramienta.
Un molde es el puente esencial entre un diseño digital y un producto físico producido en masa. La calidad del diseño del molde en sí mismo dicta directamente la calidad de la pieza final, el costo de fabricación y la velocidad a la que se pueden fabricar millones de unidades.
Del archivo digital a la pieza física: El papel del molde
La función principal: Crear un espacio negativo
En esencia, un molde funciona como una cubitera industrial altamente avanzada. Crea un vacío mecanizado con precisión —un "espacio negativo"— que es el inverso exacto de la pieza que se pretende producir.
Cuando se inyecta materia prima en este vacío, esta adquiere la forma del molde. Este proceso asegura que cada pieza producida sea virtualmente idéntica a la anterior, lo cual es la piedra angular de la producción en masa.
Procesos clave: Moldeo por inyección y fundición a presión
Los moldes son fundamentales para varios métodos de fabricación de alto volumen. El más común es el moldeo por inyección de plástico, donde el plástico fundido se introduce a presión en la cavidad del molde.
Un proceso similar para metales es la fundición a presión, donde se utiliza metal fundido como aluminio o zinc. Ambos se basan en el mismo principio: un molde robusto y reutilizable para crear piezas consistentes a alta velocidad.
Por qué los moldes son esenciales para la producción en masa
Aunque una sola pieza se puede fabricar con impresión 3D, fabricar un millón de piezas de esta manera es lento y costoso. Los moldes resuelven este problema.
Después de una inversión inicial significativa para crear el molde, el costo de producir cada pieza individual se vuelve increíblemente bajo. Esta economía de escala es lo que hace que la electrónica de consumo, los componentes automotrices y un sinfín de otros artículos cotidianos sean asequibles.
Deconstruyendo el diseño de moldes: El arte y la ciencia de la herramienta
Más que solo la forma de la pieza
El diseño de moldes es un campo de ingeniería altamente especializado que va mucho más allá de simplemente crear un negativo de la geometría del producto. El diseñador debe tener en cuenta cómo se comportará el material y cómo se puede fabricar la pieza de manera eficiente.
La cavidad y el núcleo
Un molde simple se compone de dos mitades. La cavidad es la mitad que típicamente forma la superficie exterior y "cosmética" de la pieza. El núcleo es la otra mitad que forma la geometría interior, a menudo no visible. Cuando estos dos bloques de acero se cierran, forman el vacío completo para la pieza.
El sistema de canales: Guiando el flujo de material
El diseñador del molde debe crear una red de canales, llamados canales de alimentación (o "runners"), que guían el material fundido desde la boquilla de la máquina hasta la cavidad. El diseño de este sistema es crítico para asegurar que la cavidad se llene de manera uniforme y completa, evitando defectos.
El sistema de expulsión: Sacar la pieza
Una vez que la pieza se ha enfriado y solidificado, debe ser expulsada del molde sin dañarse. El diseñador del molde incorpora un sistema de expulsión, que consiste en múltiples pasadores de acero que presionan contra la pieza para expulsarla del núcleo.
Canales de enfriamiento: Gestión de la temperatura
La velocidad de fabricación a menudo está limitada por la rapidez con la que la pieza puede enfriarse. Los diseñadores de moldes ingenian intrincados canales de enfriamiento dentro de los bloques de acero, a través de los cuales circula agua o aceite para controlar la temperatura y reducir el tiempo de ciclo.
El papel de las herramientas digitales (CAD/CAE)
El diseño moderno de moldes se realiza utilizando herramientas digitales. Los ingenieros utilizan software CAD (Diseño Asistido por Computadora) para modelar cada componente del molde.
Luego utilizan software CAE (Ingeniería Asistida por Computadora) para ejecutar simulaciones. Esto les permite predecir y resolver problemas —como problemas de flujo de material o deformaciones— antes de cortar cualquier acero costoso, mejorando drásticamente la calidad y acortando el ciclo de diseño.
Comprendiendo las compensaciones e implicaciones
Alto costo inicial, bajo costo por pieza
El factor más importante a comprender sobre los moldes es su costo. Un molde de calidad de producción para una pieza compleja puede costar fácilmente decenas o incluso cientos de miles de dólares. Esta inversión solo se justifica cuando se producen miles o millones de piezas.
Largos plazos de entrega
Crear un molde es un proceso lento y meticuloso de mecanizado de acero endurecido con tolerancias increíbles. El tiempo de entrega para producir un molde terminado puede variar desde varias semanas hasta muchos meses, lo que debe tenerse en cuenta en cualquier cronograma de lanzamiento de producto.
El efecto de "bloqueo"
Una vez que se fabrica un molde, el diseño del producto queda efectivamente "bloqueado". Realizar incluso un pequeño cambio en el diseño de la pieza a menudo requiere modificaciones costosas y que consumen mucho tiempo en el molde de acero, y en muchos casos, se necesita un molde completamente nuevo.
La necesidad de "Diseño para la Fabricación" (DFM)
Un producto no puede moldearse con éxito a menos que esté diseñado para ser moldeable desde el principio. Este principio, conocido como Diseño para la Fabricación (DFM), implica reglas como incluir ángulos ligeros (ángulos de desmoldeo) en las paredes para que la pieza pueda ser expulsada, y mantener un espesor de pared uniforme para evitar deformaciones. Esto requiere una estrecha colaboración entre el diseñador del producto y el ingeniero de moldes.
Cómo se aplica esto al desarrollo de su producto
Comprender los moldes es fundamental para tomar decisiones estratégicas en el desarrollo de productos.
- Si su enfoque principal es el prototipado rápido o la producción de bajo volumen: Evite los moldes y sus altos costos iniciales utilizando impresión 3D o fundición de uretano.
- Si su enfoque principal es lanzar un producto físico para el mercado masivo: Planifique el alto costo y el largo plazo de entrega del molde como un componente crítico de su presupuesto y cronograma desde el primer día.
- Si su enfoque principal es mejorar un producto moldeado existente: Reconozca que cualquier cambio de diseño es una tarea de ingeniería significativa que requerirá modificaciones costosas y que consumen mucho tiempo en la herramienta.
En última instancia, comprender el molde es comprender la economía fundamental y las limitaciones de ingeniería para llevar un producto físico al mundo.
Tabla resumen:
| Aspecto | Descripción |
|---|---|
| Función principal | Una herramienta de acero hueca (espacio negativo) que da forma a las materias primas para convertirlas en piezas terminadas. |
| Procesos clave | Moldeo por inyección de plástico, fundición a presión. |
| Ventaja principal | Un alto costo inicial conduce a un costo por pieza muy bajo para la producción de gran volumen. |
| Consideración clave | Requiere Diseño para la Fabricación (DFM) y bloquea el diseño después de la creación. |
¿Listo para cerrar la brecha entre su diseño digital y la producción en masa?
Los principios del diseño de moldes son críticos para cualquier lanzamiento exitoso de un producto físico. En KINTEK, nos especializamos en proporcionar el equipo de laboratorio y los consumibles de alta calidad necesarios para el prototipado, las pruebas de materiales y la validación de procesos, pasos esenciales antes de comprometerse con un molde costoso.
Le ayudamos a:
- Validar diseños: Pruebe las propiedades y el comportamiento de los materiales con nuestro equipo confiable.
- Optimizar procesos: Asegúrese de que sus parámetros de fabricación estén ajustados.
- Acelerar el desarrollo: Obtenga las herramientas precisas que necesita para pasar del concepto a la producción con confianza.
No deje que los desafíos de fabricación lo ralenticen. Contacte a nuestros expertos hoy para discutir cómo las soluciones de KINTEK pueden apoyar su viaje de desarrollo de productos desde el prototipo hasta la línea de producción.

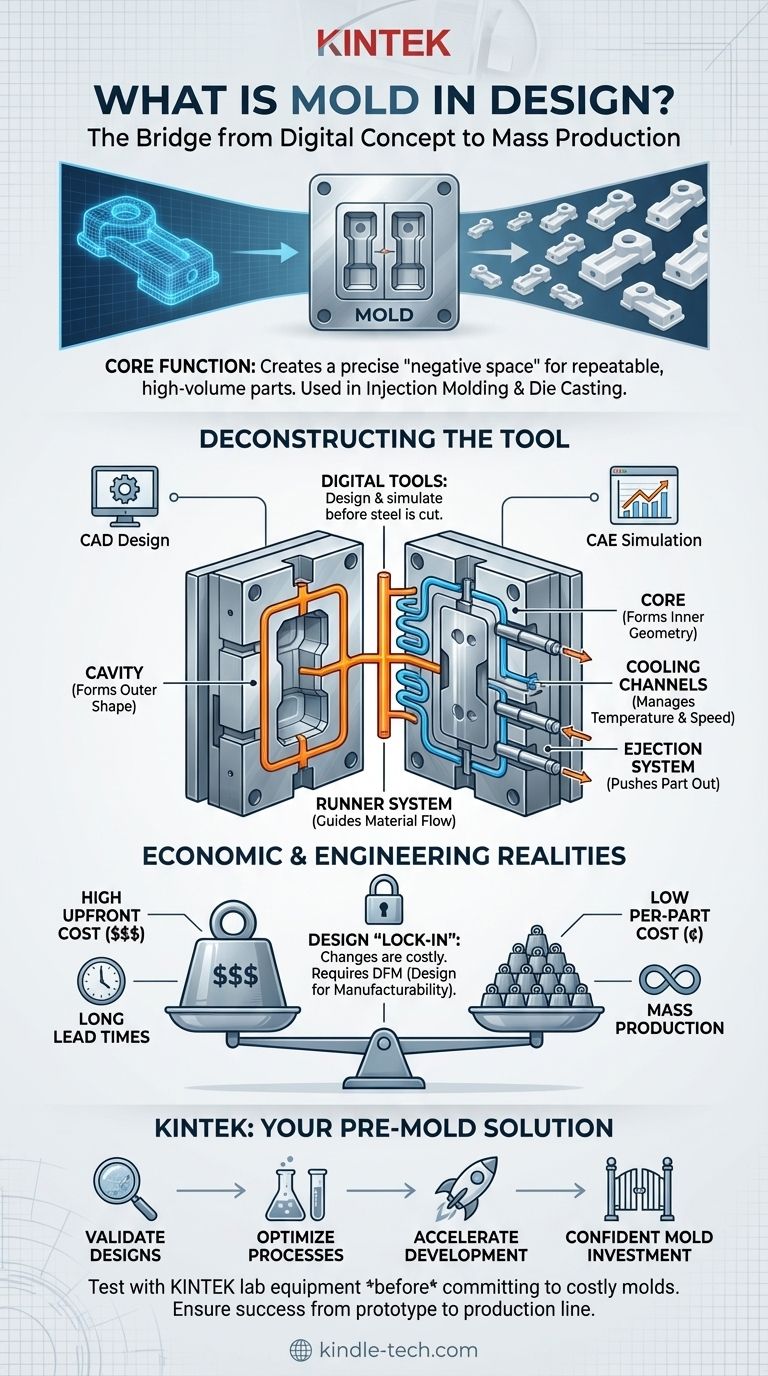

Guía Visual
