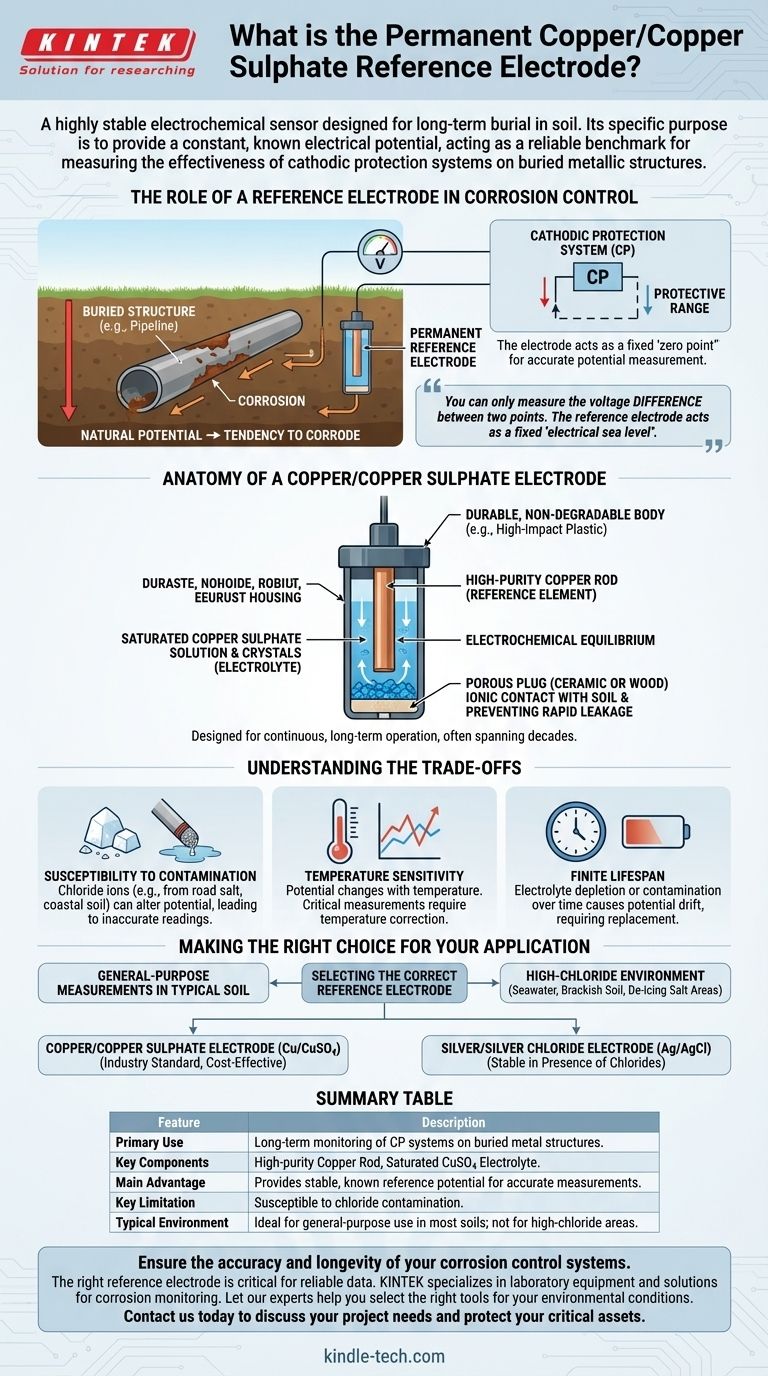

En resumen, un electrodo de referencia permanente de cobre/sulfato de cobre (Cu/CuSO4) es un sensor electroquímico altamente estable diseñado para ser enterrado a largo plazo en el suelo. Su propósito específico es proporcionar un potencial eléctrico constante y conocido, que sirve como un punto de referencia fiable para medir la eficacia de los sistemas de protección catódica en tuberías, tanques de almacenamiento y otras estructuras metálicas enterradas.
Es imposible medir el voltaje de un solo objeto; solo se puede medir la diferencia de voltaje entre dos puntos. El electrodo de referencia actúa como un "punto cero" fijo, lo que le permite medir con precisión el potencial eléctrico de una estructura en relación con su entorno y confirmar que está protegida contra la corrosión.
El papel de un electrodo de referencia en el control de la corrosión
El problema: Medir el potencial de corrosión
La corrosión es un proceso electroquímico. Una pieza de metal enterrada en el suelo tiene un potencial eléctrico natural, y este potencial indica su tendencia a corroerse.
Para evitar esto, utilizamos la protección catódica (PC), un sistema que aplica una pequeña corriente eléctrica a la estructura. Esto desplaza su potencial a un nivel en el que la corrosión se detiene eficazmente.
El desafío crítico es verificar que el potencial de la estructura esté en el rango de protección correcto. Esta medición es imposible sin un punto de referencia estable.
La solución: Un punto de referencia estable
Piense en medir la altura de una montaña. Se mide su elevación en relación con un punto de referencia universalmente acordado: el nivel del mar. Un electrodo de referencia cumple exactamente la misma función para el potencial eléctrico.
Proporciona un potencial constante y predecible que no cambia con el tiempo ni con las fluctuaciones ambientales. Al colocar el electrodo en el suelo cerca de su estructura, se crea un "nivel del mar eléctrico" estable contra el cual se puede medir el potencial de la estructura con un voltímetro.
Anatomía de un electrodo de cobre/sulfato de cobre
Los componentes principales
Un electrodo de referencia de Cu/CuSO4 es una semicelda simple pero precisa. Consta de dos componentes principales:
- Una varilla de cobre de alta pureza, que actúa como elemento de referencia.
- Una solución saturada de cristales de sulfato de cobre en agua, que sirve como electrolito.
La varilla de cobre se sumerge en la solución de sulfato de cobre, creando un equilibrio electroquímico estable y reproducible. Este equilibrio es lo que genera el potencial constante del electrodo.
La unión porosa
El electrodo está alojado en un cuerpo duradero que presenta un tapón poroso en un extremo. Este tapón, a menudo hecho de cerámica o madera, permite el contacto eléctrico entre la solución interna de sulfato de cobre y el suelo externo.
Esta conexión permite que los iones se muevan, completando el circuito eléctrico para la medición, pero evita que la solución interna se escape rápidamente.
¿Por qué es "permanente"?
El término "permanente" distingue este tipo de electrodo de los modelos portátiles utilizados para levantamientos de campo temporales. Un electrodo permanente está diseñado para ser enterrado y para una operación continua a largo plazo.
Esto requiere una carcasa robusta y no degradable y un gran depósito de solución y cristales de sulfato de cobre para asegurar una vida útil que puede abarcar décadas.
Comprendiendo las compensaciones
Ninguna herramienta de medición es perfecta. Si bien el electrodo de Cu/CuSO4 es un caballo de batalla de la industria, es fundamental comprender sus limitaciones.
Susceptibilidad a la contaminación
La estabilidad del potencial del electrodo depende de la pureza de su electrolito interno. El problema más común es la contaminación por cloruro.
Si el electrodo se utiliza en suelos con alto contenido de cloruro (como zonas costeras o suelos afectados por la sal de carretera), los iones de cloruro pueden migrar a través del tapón poroso y alterar el potencial del electrodo, lo que lleva a lecturas inexactas.
Sensibilidad a la temperatura
El potencial de un electrodo de Cu/CuSO4 tiene una sensibilidad conocida a la temperatura. Aunque a menudo es menor, esta variación puede ser significativa en aplicaciones que requieren alta precisión o donde las temperaturas ambientales fluctúan drásticamente.
Para mediciones críticas, se debe aplicar un factor de corrección de temperatura a las lecturas para garantizar la precisión.
Vida útil finita
Aunque se le llama "permanente", el electrodo tiene una vida útil finita. Con el paso de muchos años, el electrolito interno eventualmente se agotará o contaminará, lo que provocará que el potencial se desvíe. En este punto, el electrodo debe ser reemplazado para mantener la integridad del sistema de monitoreo de PC.
Tomar la decisión correcta para su aplicación
La selección del electrodo de referencia correcto es fundamental para obtener datos fiables de control de la corrosión. Su decisión debe guiarse por el entorno químico específico de su estructura.
- Si su enfoque principal son las mediciones de uso general en suelos típicos: El electrodo de cobre/sulfato de cobre es el estándar establecido de la industria, ofreciendo una excelente fiabilidad y rentabilidad.
- Si su proyecto se encuentra en un entorno con alto contenido de cloruro (por ejemplo, agua de mar, suelo salobre o áreas con sal de deshielo): Debe considerar un electrodo de plata/cloruro de plata (Ag/AgCl), ya que está diseñado específicamente para permanecer estable en presencia de cloruros.
En última instancia, elegir el electrodo de referencia adecuado garantiza que sus mediciones sean precisas, lo que le brinda verdadera confianza en la integridad de sus activos protegidos.
Tabla resumen:
| Característica | Descripción |
|---|---|
| Uso principal | Monitoreo a largo plazo de sistemas de protección catódica en estructuras metálicas enterradas. |
| Componentes clave | Varilla de cobre de alta pureza y una solución electrolítica saturada de sulfato de cobre. |
| Ventaja principal | Proporciona un potencial de referencia estable y conocido para mediciones de voltaje precisas. |
| Limitación clave | Susceptible a la contaminación por cloruro, lo que puede alterar su potencial. |
| Entorno típico | Ideal para uso general en la mayoría de los suelos; no recomendado para áreas con alto contenido de cloruro. |
