En resumen, una película de Carbono Tipo Diamante (DLC) no tiene una estructura cristalina única y uniforme. En cambio, es un material amorfo, lo que significa que sus átomos de carbono están dispuestos en una red desordenada. La característica definitoria de esta red es una mezcla de dos tipos diferentes de enlaces atómicos: tipo diamante (sp³) y tipo grafito (sp²). La proporción de estos dos enlaces, junto con la posible inclusión de hidrógeno, dicta las propiedades finales de la película.
El concepto central a comprender es que el DLC no es un material, sino una categoría sintonizable de recubrimientos. Su valor proviene de su estructura amorfa y metaestable: una mezcla controlada y desordenada de enlaces de diamante duros y enlaces de grafito resbaladizos. Esta estructura se diseña intencionalmente durante la deposición para lograr un resultado específico, como una dureza extrema o una baja fricción.
La Base Atómica: Hibridación sp² vs. sp³
Para entender el DLC, primero debe comprender las dos formas fundamentales en que los átomos de carbono pueden unirse entre sí. La interacción entre estos dos estados de enlace dentro de una sola película es lo que le da al DLC su identidad única.
El Enlace Diamante (sp³)
El enlace sp³ es el mismo enlace tetraédrico tridimensional que se encuentra en el diamante natural. Cada átomo de carbono está unido a otros cuatro átomos de carbono.
Esta estructura rígida y fuerte es responsable de las propiedades "tipo diamante" del DLC:
- Dureza extrema
- Alta resistencia al desgaste
- Aislamiento eléctrico
El Enlace Grafito (sp²)
El enlace sp² es el enlace planar bidimensional que se encuentra en el grafito. Cada átomo de carbono está unido a otros tres átomos en láminas planas y hexagonales.
Estas láminas pueden deslizarse fácilmente unas sobre otras, lo que confiere las propiedades "tipo grafito" a la película:
- Baja fricción (lubricidad)
- Conductividad eléctrica
Una Red Desordenada y Amorfa
Crucialmente, el DLC no es un material cristalino como el diamante o el grafito. No tiene un patrón de repetición de largo alcance.
En cambio, es una red aleatoria y desordenada de átomos con enlaces sp² y sp³. Piense en ello como una pared construida con dos tipos diferentes de ladrillos (sp³ y sp²) mezclados al azar, creando una estructura densa, sólida pero no uniforme.
Variaciones Estructurales Clave en las Películas de DLC
El término "DLC" en realidad cubre una familia de recubrimientos. La estructura específica se puede modificar significativamente durante el proceso de fabricación para priorizar ciertas características.
Hidrogenado vs. Sin Hidrógeno (a-C:H vs. a-C)
Una de las variaciones más comunes implica la incorporación de hidrógeno.
Las películas hidrogenadas (a-C:H) se producen en procesos que utilizan gases de hidrocarburos. Los átomos de hidrógeno terminan los "enlaces colgantes" dentro de la red de carbono, lo que puede reducir la tensión interna y disminuir significativamente el coeficiente de fricción.
Las películas sin hidrógeno (a-C) son más duras, densas y a menudo más estables térmicamente, pero pueden exhibir una mayor tensión interna.
Carbono Amorfo Tetraédrico (ta-C)
Esta es una subcategoría especial de DLC sin hidrógeno que tiene un porcentaje muy alto de enlaces de diamante sp³, a menudo superior al 80%.
Esta estructura hace que el ta-C sea la forma más dura, rígida y similar al diamante del DLC. Lograr esta alta fracción de sp³ requiere procesos de deposición especializados, como el arco de vacío catódico filtrado (FCVA), que pueden entregar iones de carbono de alta energía a la superficie.
Comprendiendo las Compensaciones
La estructura de una película de DLC es un compromiso cuidadosamente diseñado. Optimizar una propiedad a menudo significa sacrificar otra.
Dureza vs. Tensión Interna
La compensación más significativa es entre la dureza y la tensión. A medida que aumenta el porcentaje de enlaces sp³, la película se vuelve mucho más dura, pero la tensión compresiva interna también aumenta drásticamente.
Si esta tensión interna se vuelve demasiado alta, puede exceder la fuerza de adhesión de la película, lo que hace que se desprenda o delamine de la pieza que está recubriendo.
La Influencia del Proceso y el Sustrato
Aquí es donde factores como el sustrato (la pieza que se recubre) y los parámetros del proceso se vuelven críticos. La energía del proceso de deposición controla directamente la relación sp³/sp².
Un sustrato bien preparado con capas intermedias apropiadas es esencial para gestionar la tensión interna y asegurar que la película se adhiera correctamente. Por eso, un proceso de recubrimiento de DLC que funciona para un material puede fallar en otro; todo el sistema debe diseñarse para manejar las tensiones de la estructura de película deseada.
Limitaciones de Espesor
Debido a esta alta tensión interna, la mayoría de las películas de DLC son extremadamente delgadas, típicamente de 1 a 5 micrómetros. Intentar depositar una película más gruesa a menudo resulta en una falla catastrófica por tensión.
Adaptando la Estructura a la Aplicación
La estructura ideal de DLC está determinada completamente por el resultado de rendimiento deseado. No existe un único tipo de DLC "mejor".
- Si su enfoque principal es la dureza extrema y la resistencia al desgaste: Necesita una estructura con el mayor contenido posible de sp³, como una película de carbono amorfo tetraédrico (ta-C) sin hidrógeno.
- Si su enfoque principal es la menor fricción posible, especialmente en ambientes húmedos: Una película de carbono amorfo hidrogenado (a-C:H) con un mayor contenido de sp² suele ser la mejor opción.
- Si su enfoque principal es equilibrar el rendimiento con la capacidad de fabricación: Una película estándar de a-C:H con un contenido moderado de sp³ a menudo proporciona la solución más robusta y práctica para aplicaciones de uso general.
Comprender que el DLC es un espectro de estructuras diseñadas, no una sustancia única, es clave para aprovechar sus notables capacidades para su desafío de ingeniería específico.
Tabla Resumen:
| Característica Estructural | Descripción | Influencia Clave en la Propiedad |
|---|---|---|
| Red Amorfa | Disposición desordenada y no cristalina de átomos de carbono. | Permite una mezcla sintonizable de propiedades. |
| Enlaces sp³ (Diamante) | Enlaces fuertes y tetraédricos. | Proporciona dureza extrema y resistencia al desgaste. |
| Enlaces sp² (Grafito) | Enlaces planares, tipo lámina. | Confiere baja fricción y lubricidad. |
| Contenido de Hidrógeno (a-C:H) | Átomos de hidrógeno incorporados en la red de carbono. | Reduce la tensión interna y la fricción. |
| Alto Contenido de sp³ (ta-C) | Un DLC sin hidrógeno con >80% de enlaces de diamante. | Maximiza la dureza y la rigidez. |
¿Necesita un recubrimiento DLC diseñado para su aplicación específica?
En KINTEK, nos especializamos en equipos de laboratorio de precisión y consumibles para la deposición avanzada de materiales. Nuestra experiencia en procesos de recubrimiento DLC nos permite ayudarle a adaptar la relación de enlaces sp³/sp² para lograr el equilibrio perfecto de dureza, baja fricción y adhesión para sus componentes, ya sea para herramientas de corte, piezas automotrices o dispositivos médicos.
Contacte a nuestros expertos hoy para discutir cómo podemos mejorar el rendimiento y la durabilidad de su producto con una solución DLC personalizada.

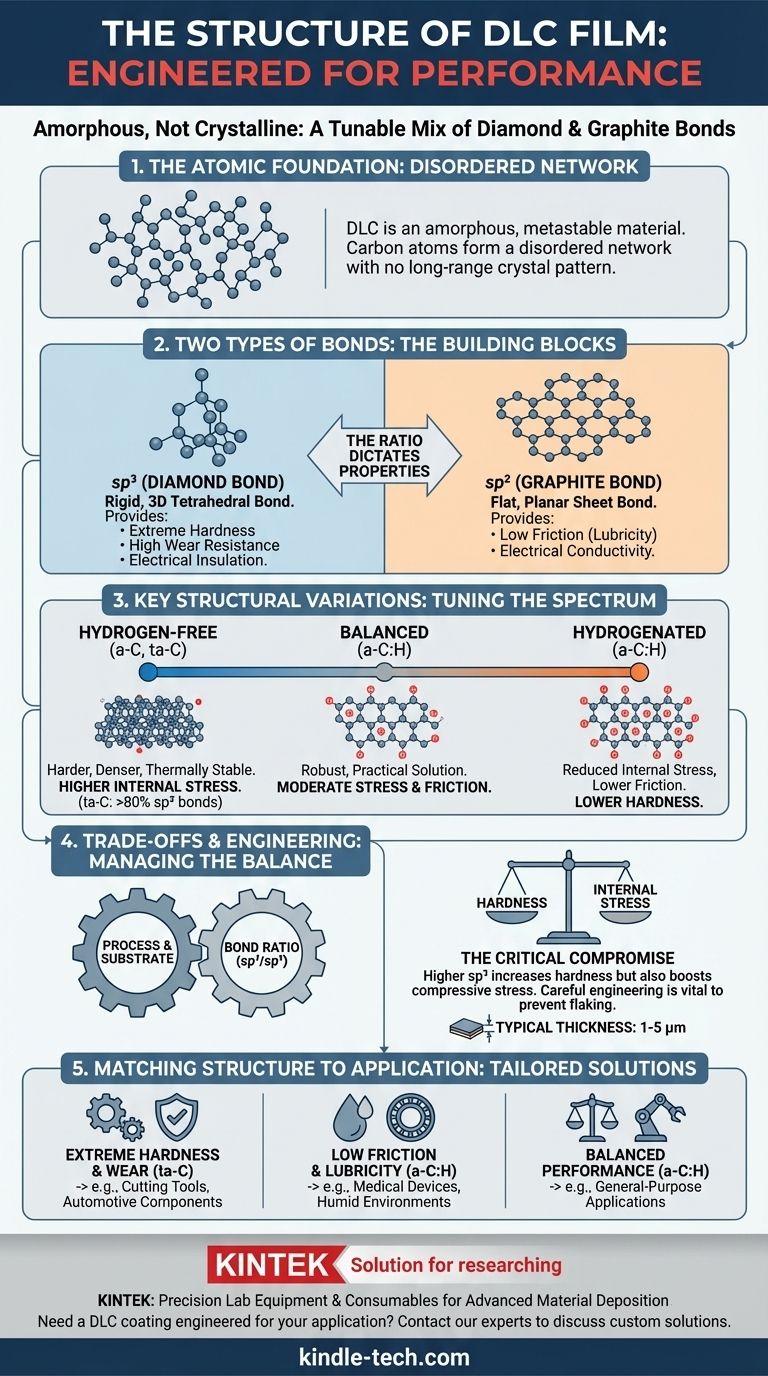

Guía Visual
