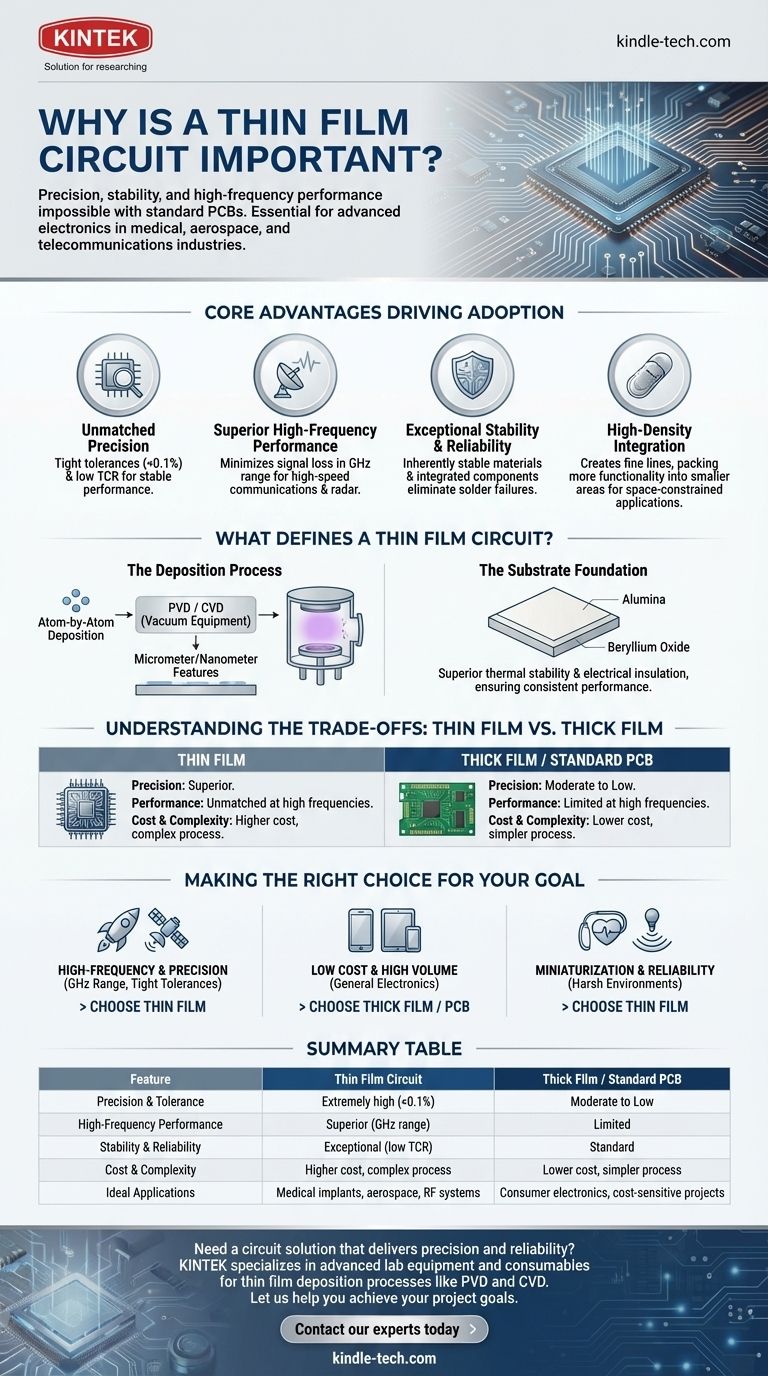

¿Por qué es importante un circuito de película delgada? Logre una precisión inigualable para la electrónica de alta frecuencia

Los circuitos de película delgada son importantes porque proporcionan un nivel de precisión, estabilidad y rendimiento de alta frecuencia que es imposible de lograr con placas de circuito impreso estándar o incluso con tecnología de película gruesa. Su proceso de fabricación, que implica depositar materiales átomo por átomo en vacío, permite la creación de componentes extremadamente pequeños y altamente precisos, esenciales para la electrónica avanzada en las industrias médica, aeroespacial y de telecomunicaciones.

Si bien la fabricación de circuitos estándar es suficiente para la mayoría de la electrónica de consumo, falla en aplicaciones que exigen una precisión y fiabilidad extremas. La tecnología de película delgada llena esta brecha crítica, permitiendo los dispositivos miniaturizados de alto rendimiento que alimentan nuestros sistemas más avanzados.

¿Qué define un circuito de película delgada?

La importancia de los circuitos de película delgada se deriva directamente de cómo se fabrican. A diferencia de una PCB estándar donde los componentes se sueldan, o de la película gruesa donde las pastas se imprimen con serigrafía, los circuitos de película delgada se construyen capa por capa sobre un sustrato estable.

El proceso de deposición

El núcleo de esta tecnología es el proceso de deposición, a menudo deposición física de vapor (PVD) o deposición química de vapor (CVD). Estos métodos, que requieren equipos de vacío sofisticados, depositan capas extremadamente delgadas de material conductor, resistivo o aislante sobre un sustrato.

Este meticuloso proceso permite trazas de circuito y componentes con características medidas en micrómetros o incluso nanómetros, ofreciendo un grado de control que es órdenes de magnitud mayor que otros métodos.

La base del sustrato

Los circuitos de película delgada se construyen típicamente sobre sustratos cerámicos como la alúmina o el óxido de berilio. Estos materiales ofrecen una estabilidad térmica y un aislamiento eléctrico superiores en comparación con el material FR-4 utilizado en las PCB estándar.

Esta base estable asegura que el rendimiento del circuito se mantenga constante en un amplio rango de temperaturas y condiciones de funcionamiento.

Ventajas principales que impulsan la adopción

El proceso de fabricación único confiere a los circuitos de película delgada cuatro ventajas clave que los hacen indispensables para ciertas aplicaciones.

Precisión de componentes inigualable

La deposición de película delgada puede crear resistencias y condensadores con tolerancias extremadamente ajustadas (a menudo por debajo del 0,1%) y un muy bajo Coeficiente de Temperatura de Resistencia (TCR). Esto significa que sus valores eléctricos cambian muy poco con la temperatura, asegurando un rendimiento estable.

Rendimiento superior de alta frecuencia

En frecuencias de RF y microondas (rango de GHz), la geometría precisa y las superficies lisas de los conductores de película delgada minimizan la pérdida de señal y el comportamiento eléctrico impredecible (parásitos). Esto los hace esenciales para comunicaciones de alta velocidad, radar y sistemas satelitales.

Estabilidad y fiabilidad excepcionales

Los materiales utilizados, como el nitruro de tantalio para las resistencias, son inherentemente estables y robustos. La naturaleza integrada del circuito, donde los componentes forman parte del propio sustrato, elimina las uniones de soldadura, un punto común de falla en la electrónica convencional.

Integración de alta densidad

La capacidad de crear líneas y espacios excepcionalmente finos permite a los ingenieros empaquetar más funcionalidad en un área física mucho más pequeña. Esta miniaturización es crítica para dispositivos médicos implantables, módulos de sensores compactos y otras aplicaciones con restricciones de espacio.

Comprendiendo las ventajas y desventajas: Película delgada vs. Película gruesa

Para comprender verdaderamente por qué la película delgada es importante, es útil compararla con su alternativa más cercana, la tecnología de película gruesa.

Precisión vs. Costo

La película delgada proporciona una precisión superior a un costo más alto. El equipo de deposición al vacío y los entornos de sala limpia requeridos son costosos.

La película gruesa, que utiliza un proceso de serigrafía más simple, es significativamente más barata e ideal para aplicaciones donde el costo es un factor principal y no se necesita una precisión ultra alta.

Rendimiento vs. Simplicidad

El rendimiento de los circuitos de película delgada a altas frecuencias es inigualable. Sin embargo, el proceso de fabricación es complejo.

La fabricación de película gruesa es un proceso mucho más simple y de mayor rendimiento, pero no puede lograr las características finas o de rendimiento requeridas para aplicaciones exigentes de RF u ópticas.

Manejo de potencia

En algunos casos, las capas conductoras más gruesas de los circuitos de película gruesa pueden permitirles manejar corrientes más altas que sus contrapartes de película delgada, aunque esta es una desventaja generalizada.

Tomar la decisión correcta para su objetivo

La selección del método de fabricación de circuitos correcto depende completamente de los requisitos técnicos y comerciales de su proyecto.

  • Si su enfoque principal es el rendimiento de alta frecuencia y la precisión: La película delgada es la única opción viable para aplicaciones en el rango de GHz o aquellas que requieren tolerancias de componentes ajustadas.
  • Si su enfoque principal es el bajo costo y el alto volumen para electrónica general: Las PCB estándar o la tecnología de película gruesa ofrecen una solución más económica y práctica.
  • Si su enfoque principal es la miniaturización y la fiabilidad en entornos hostiles: La estabilidad y las capacidades de alta densidad de la película delgada la convierten en la opción superior para hardware médico, aeroespacial y de grado militar.

Al comprender estas diferencias fundamentales, puede seleccionar la tecnología que proporciona el rendimiento necesario sin sobredimensionar su solución.

Tabla resumen:

Característica Circuito de película delgada Película gruesa / PCB estándar
Precisión y Tolerancia Extremadamente alta (<0,1%) Moderada a baja
Rendimiento de alta frecuencia Superior (rango de GHz) Limitado
Estabilidad y Fiabilidad Excepcional (bajo TCR) Estándar
Costo y Complejidad Mayor costo, proceso complejo Menor costo, proceso más simple
Aplicaciones ideales Implantes médicos, aeroespacial, sistemas de RF Electrónica de consumo, proyectos sensibles al costo
