En esencia, un evaporador de haz de electrones se enfría activamente mediante una circulación continua y de alto flujo de agua refrigerada. Esta agua circula a través de canales dedicados integrados directamente en el crisol de cobre, que contiene el material que se está evaporando. Este enfriamiento agresivo no es una característica auxiliar, sino un requisito fundamental para gestionar el inmenso calor localizado generado por el haz de electrones de alta energía.
El principio central a comprender es que la refrigeración por haz de electrones es una batalla contra la física. El sistema debe extraer continuamente kilovatios de energía térmica de un volumen muy pequeño para evitar que el propio evaporador se derrita y para mantener la estabilidad de todo el proceso de deposición.
La física de la generación de calor intenso
Para comprender el sistema de refrigeración, primero debe apreciar el desafío térmico que resuelve. Un haz de electrones es un método increíblemente eficiente para suministrar una gran cantidad de energía a una ubicación precisa.
El poder del haz de electrones
El cañón de electrones acelera un haz de electrones con alto voltaje, típicamente alrededor de 10 kilovoltios (kV). Este haz transporta una potencia significativa, a menudo en el rango de 3 a 10 kilovatios (kW), y lo enfoca en un punto de solo unos pocos milímetros de diámetro sobre el material fuente.
Calentamiento localizado y sus consecuencias
Esta concentración de energía calienta instantáneamente el material objetivo por encima de sus puntos de fusión y ebullición, creando el vapor para la deposición. Sin embargo, esta intensa energía también se conduce directamente a la estructura que sostiene el material: el crisol. Sin refrigeración activa, este calor derretiría rápidamente el crisol mismo, destruyendo el evaporador.
El mecanismo central de refrigeración: el hogar refrigerado por agua
La principal defensa contra esta carga térmica es el diseño del crisol. Es una pieza elegante de ingeniería térmica diseñada para un solo propósito: la máxima extracción de calor.
El papel del bloque de cobre
El crisol está mecanizado a partir de un gran bloque de cobre de alta pureza y libre de oxígeno. El cobre se elige por su excelente conductividad térmica, lo que le permite alejar rápidamente el calor del pequeño punto de evaporación y distribuirlo por todo el bloque.
Canales de agua internos
Este bloque de cobre no es sólido. Contiene una red de canales internos sellados. Un sistema de enfriamiento dedicado bombea continuamente agua fría —a menudo una mezcla de agua desionizada y glicol— a un alto caudal a través de estos canales.
El enfriador y el enclavamiento de flujo
El enfriador actúa como el corazón del sistema de refrigeración, suministrando una fuente constante de agua refrigerada. Fundamentalmente, la fuente de alimentación del haz de electrones está conectada a un enclavamiento de flujo. Si el flujo de agua cae por debajo de un nivel seguro, este sensor apaga instantáneamente el alto voltaje del cañón de electrones, evitando una fusión catastrófica.
Comprender las compensaciones y los riesgos
Aunque es esencial, esta estrategia de refrigeración agresiva introduce sus propios desafíos y riesgos operativos que todo operador debe comprender.
Riesgo de fusión catastrófica
El riesgo más significativo es la falla de la refrigeración. Si el flujo de agua se detiene incluso por unos segundos mientras el haz está encendido, el haz de electrones se derretirá a través del material fuente y luego a través del crisol de cobre. Esto libera agua directamente en la cámara de alto vacío, lo que provoca una violenta sobrepresión y contamina todo el sistema.
Gradientes térmicos e integridad del material
La diferencia de temperatura extrema entre el pozo fundido y las paredes del crisol refrigerado por agua crea una inmensa tensión térmica. Para materiales quebradizos como los dieléctricos (por ejemplo, dióxido de silicio, dióxido de titanio), esto puede hacer que el material fuente se agriete, libere gases violentamente o "escupe", lanzando pequeñas partículas que contaminan el sustrato.
La interfaz vacío-agua
Un evaporador de haz de electrones requiere sellos robustos (generalmente juntas tóricas elastoméricas) entre el hogar de cobre y los pasos de vacío que suministran el agua. Cualquier degradación o falla de estos sellos puede provocar una fuga lenta de agua hacia el sistema de vacío, lo que puede ser difícil de detectar y arruina la consistencia del proceso.
Tomar la decisión correcta para su proceso
La gestión térmica adecuada no se trata solo de prevenir fallas; se trata de garantizar una deposición estable y repetible. Su enfoque operativo determinará dónde centrará su atención.
- Si su enfoque principal es la estabilidad del proceso: Asegúrese de que la temperatura del enfriador y el caudal de agua sean constantes, ya que las fluctuaciones afectarán directamente la tasa de evaporación y el espesor de la película.
- Si su enfoque principal es la longevidad del equipo: Implemente un programa de mantenimiento estricto para el enfriador e inspeccione regularmente todas las líneas de agua y sellos en busca de signos de fugas o degradación.
- Si está depositando materiales dieléctricos quebradizos: Utilice una rampa de potencia controlada y un patrón de barrido de haz amplio para precalentar lentamente el material fuente, reduciendo el choque térmico y el riesgo de salpicaduras.
Al dominar los principios de la gestión térmica, obtiene control directo sobre la calidad, la fiabilidad y la seguridad de su proceso de deposición.
Tabla resumen:
| Componente de refrigeración | Función | Consideración clave |
|---|---|---|
| Crisol de cobre refrigerado por agua | Extrae calor inmenso del punto de impacto del haz de electrones. | La alta conductividad térmica es esencial para prevenir la fusión. |
| Sistema de enfriamiento dedicado | Hace circular agua fría (a menudo una mezcla de agua desionizada/glicol) a través del crisol. | El flujo y la temperatura constantes son críticos para la estabilidad del proceso. |
| Enclavamiento de flujo | Sensor de seguridad que apaga el haz de electrones si se interrumpe el flujo de agua. | Previene la fusión catastrófica y la liberación de agua en la cámara de vacío. |
Domine su proceso de deposición con una gestión térmica fiable. La calidad y seguridad de su evaporación por haz de electrones dependen de sistemas de refrigeración robustos. KINTEK se especializa en equipos de laboratorio de alto rendimiento, incluidos evaporadores de haz de electrones y los componentes de refrigeración críticos que garantizan su funcionamiento estable. Nuestra experiencia ayuda a los laboratorios a lograr resultados precisos y repetibles mientras minimizan el tiempo de inactividad y los riesgos. Contáctenos hoy a través de nuestro [#ContactForm] para discutir cómo podemos apoyar sus necesidades específicas de laboratorio con soluciones duraderas y eficientes.

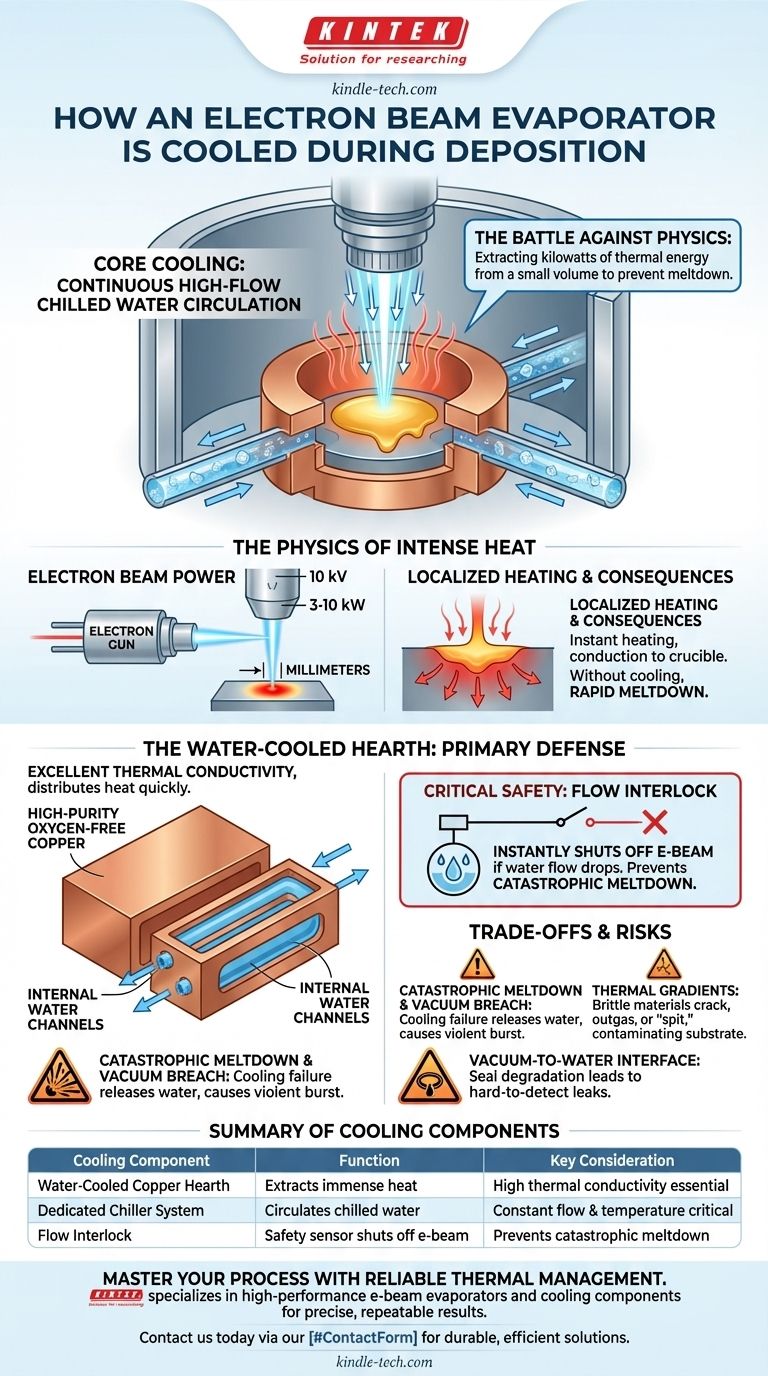

Guía Visual
