¿Cómo funcionan los congeladores de temperatura ultrabaja? Desvelando los secretos de la preservación de muestras a -86°C

En esencia, los congeladores de temperatura ultrabaja (ULT) funcionan mediante el uso de un sistema de refrigeración en cascada de dos etapas. A diferencia de un congelador estándar que utiliza un único circuito de refrigeración, un congelador ULT emplea dos circuitos separados en relevo. El primer circuito enfría al segundo, permitiendo que este último alcance las temperaturas extremas, típicamente entre -40°C y -86°C, necesarias para preservar muestras biológicas sensibles.

La idea clave es que un único sistema de refrigeración tiene límites físicos. Para superarlos, los congeladores ULT utilizan un enfoque de "carrera de relevos" donde un sistema de refrigeración preenfría un segundo sistema especializado, permitiéndole eliminar el calor de manera mucho más efectiva y alcanzar temperaturas extraordinariamente bajas.

Por qué un congelador estándar no es suficiente

Un congelador doméstico, que opera alrededor de -18°C, utiliza un único bucle de refrigeración. Este sistema es eficiente para su propósito, pero simplemente no puede crear la diferencia de temperatura masiva requerida para alcanzar -86°C en una habitación estándar.

Los límites de la refrigeración de una sola etapa

Un solo compresor que intente salvar una brecha de temperatura tan grande se vuelve muy ineficiente y corre el riesgo de sobrecalentarse. Al gas refrigerante le resultaría difícil condensarse de nuevo en líquido a temperatura ambiente, deteniendo todo el ciclo.

La necesidad de preservación extrema

Los laboratorios requieren estas temperaturas ultrabajas para el almacenamiento a largo plazo de materiales invaluables como vacunas, ADN, enzimas y tejidos. A las temperaturas de los congeladores estándar, la actividad biológica puede continuar, degradando lentamente estas muestras con el tiempo.

El sistema en cascada: una solución de dos etapas

El sistema en cascada es la solución de ingeniería a este problema. Divide el proceso de enfriamiento en dos etapas manejables, y cada etapa está optimizada para un rango de temperatura específico.

Etapa 1: El circuito de alta temperatura

El primer circuito funciona de manera muy parecida a un congelador estándar. Utiliza un refrigerante de alto punto de ebullición para extraer el calor del sistema.

Sin embargo, en lugar de enfriar la cámara interna del congelador, su trabajo principal es enfriar el condensador del segundo circuito. Esencialmente, crea un ambiente muy frío para que trabaje la segunda etapa.

Etapa 2: El circuito de baja temperatura

Este segundo circuito es la etapa especializada que realiza el trabajo pesado. Utiliza un refrigerante diferente con un punto de ebullición muy bajo.

Debido a que su condensador ya está siendo enfriado por la primera etapa, este segundo circuito puede condensar eficientemente su gas refrigerante y continuar el ciclo, finalmente absorbiendo calor del interior del congelador y alcanzando el objetivo de -86°C.

Componentes clave en acción

• Compresores: Cada circuito tiene un compresor herméticamente sellado que presuriza el gas refrigerante.
• Condensadores: Suelen ser serpentines enfriados por aire que liberan el calor del sistema al aire circundante de la sala. Un ventilador impulsa la circulación forzada de aire para mejorar esta transferencia de calor.
• Evaporadores: Dentro de la cámara, los intercambiadores de calor de placa de acero o serpentines actúan como evaporadores. Aquí, el refrigerante líquido se convierte en gas, absorbiendo calor de las muestras y haciendo que la cámara esté intensamente fría.

Características críticas para uso en laboratorio

Más allá del mecanismo central de enfriamiento, los congeladores ULT se definen por características que aseguran la seguridad e integridad de los materiales que protegen.

Garantizar la integridad de la muestra

El objetivo más importante es proteger las muestras. Características como las alarmas visuales y audibles son estándar, alertando inmediatamente a los usuarios sobre desviaciones de temperatura que podrían comprometer años de investigación.

Mantener el rendimiento

Un congelador ULT no solo debe enfriarse, sino mantenerse frío. El rápido descenso de la temperatura permite que la unidad alcance su objetivo rápidamente, mientras que la rápida recuperación de la temperatura después de abrir la puerta es crucial para minimizar la exposición de la muestra al aire más cálido.

Diseño práctico y seguridad

Los ingenieros incorporan características para reducir la formación de escarcha, lo que puede interferir con los sellos y el acceso. A menudo se incluye una válvula de alivio de presión calentada para evitar que se forme un vacío después de cerrar la puerta, facilitando su reapertura.

Tomar la decisión correcta para su objetivo

Seleccionar un congelador ULT implica más que solo observar el rango de temperatura; se trata de comprender el papel de todo el sistema en la protección de su trabajo.

• Si su enfoque principal es la viabilidad a largo plazo de muestras críticas: La estabilidad y el frío profundo de un sistema de refrigeración en cascada son innegociables.
• Si su enfoque principal es la seguridad operativa y la minimización de riesgos: Priorice modelos con sistemas de alarma robustos, rápida recuperación de temperatura y construcción sólida para prevenir la pérdida de muestras.

En última instancia, un congelador ULT es un ecosistema diseñado con ingeniería para un solo propósito: detener el tiempo para los invaluables materiales biológicos almacenados en su interior.

Tabla de resumen:

Característica clave	Función
Sistema en cascada de dos etapas	Utiliza dos circuitos de refrigeración separados para lograr frío extremo, superando los límites de la refrigeración de una sola etapa.
Circuito de alta temperatura	La primera etapa actúa como un congelador estándar, enfriando el condensador del segundo circuito de baja temperatura.
Circuito de baja temperatura	La segunda etapa especializada, que opera en un ambiente preenfriado, logra las temperaturas ultrabajas objetivo.
Componentes críticos	Compresores, condensadores y evaporadores trabajan juntos en cada circuito para eliminar el calor de manera eficiente.
Características de protección de muestras	Incluyen alarmas, rápida recuperación de temperatura y diseños anticongelación para garantizar la integridad de la muestra.

Proteja su invaluable investigación con confianza. La ingeniería precisa de un congelador de temperatura ultrabaja es fundamental para la viabilidad a largo plazo de muestras biológicas sensibles como vacunas, tejidos y enzimas. En KINTEK, nos especializamos en proporcionar equipos de laboratorio confiables, incluidos congeladores ULT, diseñados para satisfacer las rigurosas demandas de la investigación moderna. Asegure que sus muestras se conserven perfectamente: contacte a nuestros expertos hoy mismo para encontrar la solución ideal para las necesidades de su laboratorio.

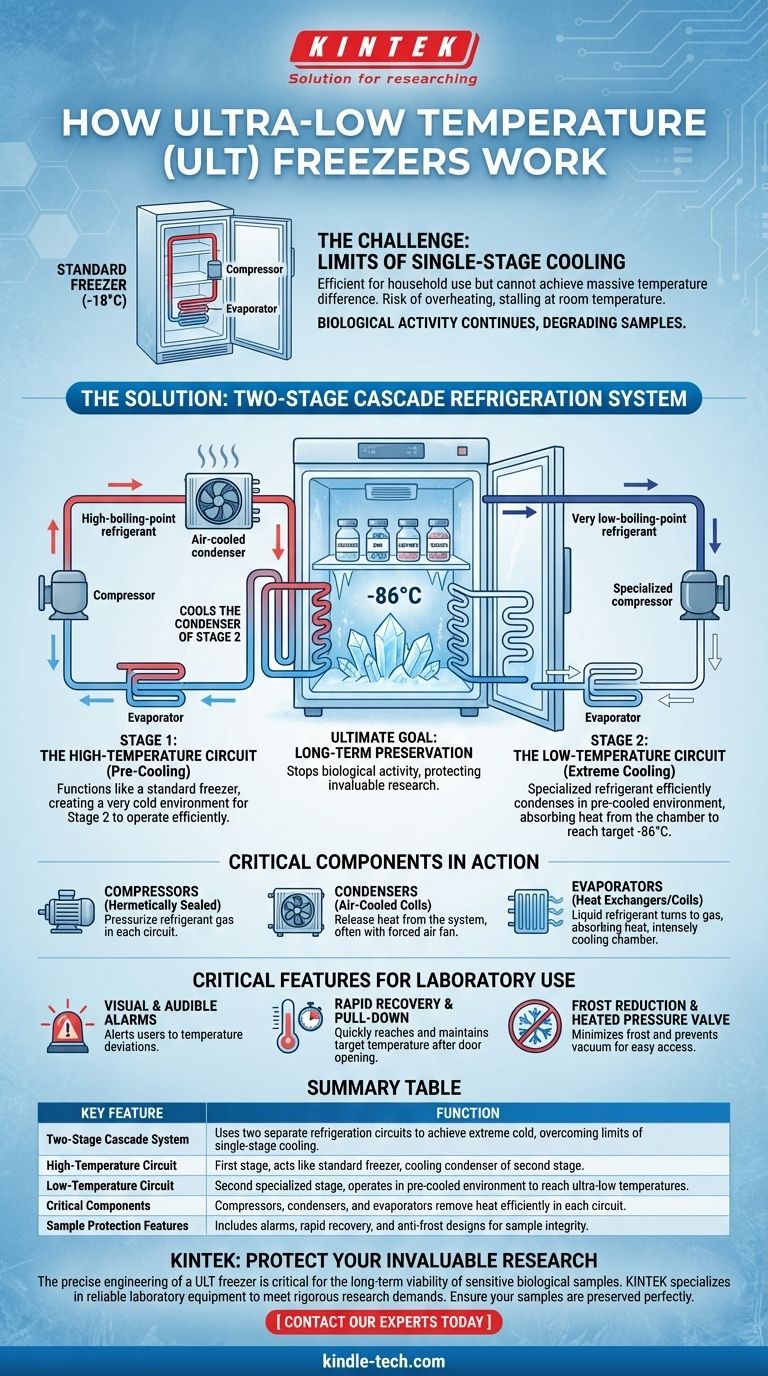

Guía Visual
