Para cualquier medición de señales biológicas, la calidad de los datos depende enteramente de la calidad de la interfaz entre el sujeto y la máquina. Los electrodos de Ag/AgCl (Plata/Cloruro de Plata) son el estándar universal para el ECG porque proporcionan un puente químico excepcionalmente estable y de bajo ruido para esta interfaz. Sobresalen en la conversión de las corrientes iónicas del cuerpo en las corrientes electrónicas que una máquina puede leer, sin distorsionar la señal subyacente.
El desafío central en el ECG es traducir con precisión las señales iónicas del corazón en una señal electrónica legible por la máquina. Los electrodos de Ag/AgCl resuelven esto al ser "no polarizables", permitiendo que la corriente pase con mínima interrupción y ruido, lo que asegura que la lectura final sea una verdadera representación de la actividad cardíaca.
El Desafío Principal: Unir la Brecha Cuerpo-Máquina
De Corriente Iónica a Electrónica
El sistema eléctrico del cuerpo, incluidas las señales del corazón, es conducido por iones (como Na+, K+, Cl-) que se mueven a través de fluidos.
En contraste, la máquina de ECG y sus cables operan con el flujo de electrones a través del metal. La función fundamental de un electrodo es gestionar la conversión entre estas dos formas diferentes de corriente.
El Problema de la "Polarización"
Si se utilizara un electrodo de metal simple, como el cobre, reaccionaría con los iones de cloruro en el gel electrolítico y la piel. Esta reacción crea una barrera de carga en la interfaz.
Esta barrera, conocida como polarización, actúa como una presa, impidiendo el libre flujo de corriente e introduciendo su propia tensión inestable. Esta inestabilidad distorsiona gravemente la pequeña señal biológica que se intenta medir.
Por Qué Ag/AgCl es el Estándar de Oro
El Principio de No Polarizabilidad
Los electrodos de Ag/AgCl son ingeniosos en su diseño químico. Se consideran no polarizables porque no luchan contra el proceso de conversión; lo facilitan.
El electrodo consta de una base de plata recubierta con una capa de cloruro de plata. Los iones de cloruro del cuerpo pueden reaccionar fácilmente con la plata para formar más cloruro de plata, liberando un electrón. Esta reacción también es perfectamente reversible.
Este intercambio reversible y sin interrupciones permite que la corriente fluya libremente a través de la interfaz sin crear la barrera de carga disruptiva que se observa en otros metales.
Estabilidad de Señal Inigualable
Esta elegancia química da como resultado un potencial de semicelda altamente estable. Esto significa que el electrodo en sí mismo no introduce su propia tensión fluctuante, proporcionando una línea de base silenciosa y constante.
Como señalan las referencias, este potencial es notablemente consistente a lo largo del tiempo y no se ve afectado significativamente por pequeños cambios de temperatura o evaporación del electrolito.
Ruido Excepcionalmente Bajo
La estabilidad de la señal conduce directamente a una grabación de bajo ruido.
Debido a que la reacción química en la superficie del electrodo es estable y eficiente, hay muy poca fluctuación de voltaje aleatoria. Esto crea una alta relación señal/ruido, haciendo que las débiles señales eléctricas del corazón se destaquen claramente.
Comprendiendo las Ventajas y Desventajas
El Papel Crucial del Gel Electrolítico
Un electrodo de Ag/AgCl es tan bueno como su conexión a la piel. El gel electrolítico rico en cloruro no es opcional; es un componente crítico que permite la reacción química reversible.
Si el gel se seca o si la preparación de la piel es deficiente, el rendimiento del electrodo se verá comprometido, lo que provocará una señal ruidosa.
Susceptibilidad a los Artefactos de Movimiento
Aunque eléctricamente superior, la conexión física sigue siendo un punto débil. El movimiento del paciente puede alterar la distancia física y la presión en la unión piel-electrodo.
Este movimiento crea un ruido grande y de baja frecuencia conocido como artefacto de movimiento, que puede abrumar fácilmente la señal de ECG. Este es un problema mecánico, no una falla química del electrodo en sí.
Tomando la Decisión Correcta para su Objetivo
Para garantizar una lectura de ECG de alta calidad, debe considerar tanto el electrodo como su aplicación.
- Si su enfoque principal es la precisión clínica: Utilice siempre electrodos de Ag/AgCl de alta calidad y de un solo uso con gel fresco y húmedo. La preparación adecuada de la piel es innegociable para minimizar la deriva de la línea de base y el ruido.
- Si su enfoque principal es el monitoreo a largo plazo: Priorice los electrodos diseñados para una adhesión estable y de larga duración y geles que resistan el secado para mantener una señal consistente y confiable durante muchas horas o días.
- Si está solucionando un problema de señal ruidosa: Primero, verifique la interfaz física. Los culpables más comunes son el movimiento del paciente, la mala adhesión o el gel electrolítico caducado, no la química inherente del electrodo.
En última instancia, la dependencia universal del Ag/AgCl refleja una profunda comprensión de la electroquímica, asegurando que la historia vital contada por el corazón se escuche con absoluta claridad.
Tabla Resumen:
| Característica Clave | Beneficio en ECG |
|---|---|
| Diseño No Polarizable | Permite el libre flujo de corriente, evitando la distorsión de la señal |
| Potencial de Semicelda Estable | Proporciona una línea de base silenciosa, no afectada por cambios ambientales menores |
| Conversión de Bajo Ruido | Asegura una alta relación señal/ruido para lecturas cardíacas claras |
| Reacción Química Reversible | Facilita la conversión perfecta de corriente iónica a electrónica |
Asegure que la investigación de ECG y electrofisiología de su laboratorio se base en una base de integridad de la señal. KINTEK se especializa en equipos de laboratorio y consumibles de alta precisión, incluidos electrodos confiables y herramientas de medición diseñadas para la adquisición precisa de señales biológicas. Ya sea que esté realizando estudios clínicos o desarrollando nuevas tecnologías de monitoreo, nuestras soluciones lo ayudan a capturar datos limpios y confiables. Contacte a nuestros expertos hoy para discutir cómo podemos apoyar las necesidades específicas de su laboratorio.

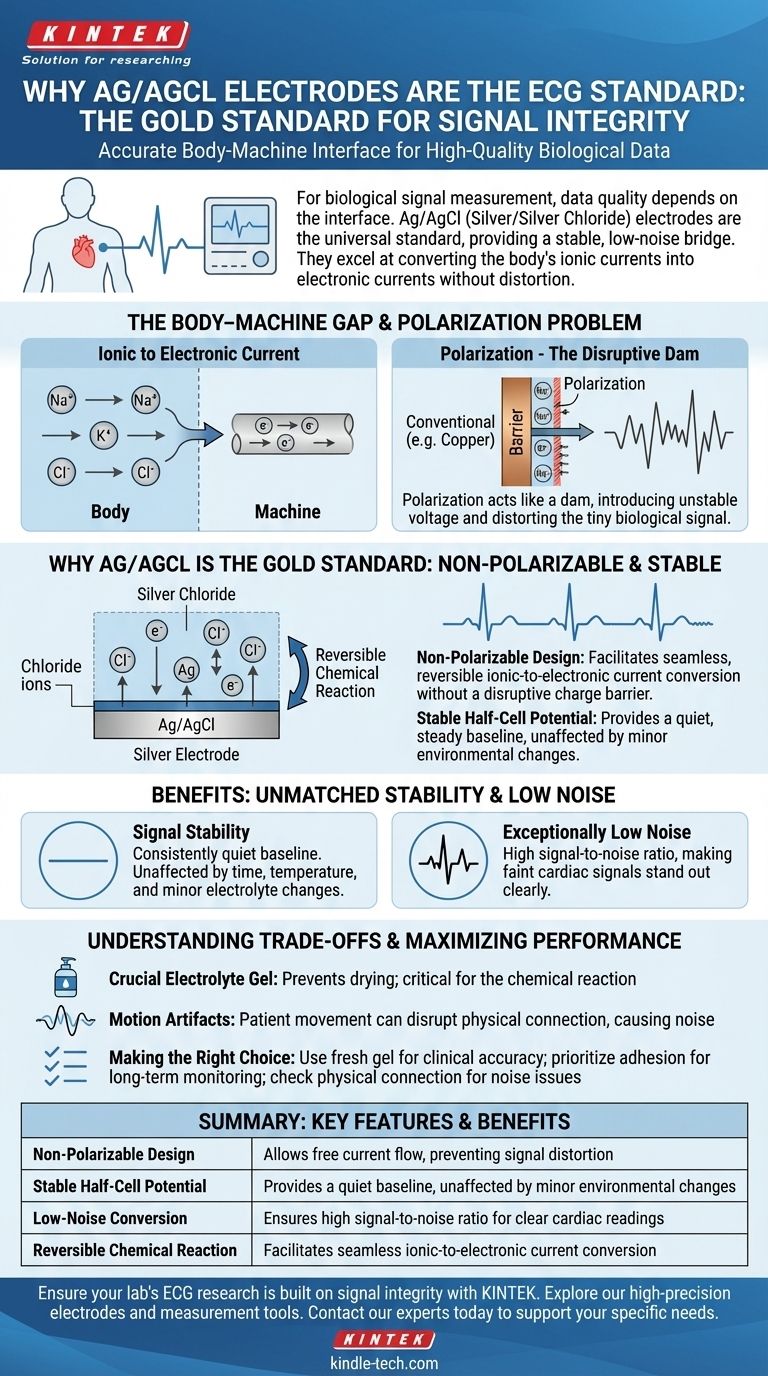

Guía Visual
