El tamaño de un elemento calefactor es una consecuencia directa de cuatro factores interdependientes: la potencia de salida requerida (vatio), el voltaje de funcionamiento, las propiedades resistivas del material del elemento y las limitaciones físicas de la aplicación. Estos factores no se eligen de forma independiente; son parte de un cálculo preciso para generar de manera segura y efectiva una temperatura objetivo.
El principio fundamental es que el tamaño de un elemento calefactor no es arbitrario. Es la manifestación física de un cálculo eléctrico donde la salida de calor deseada (potencia) y la electricidad disponible (voltaje) dictan una resistencia específica, que solo se puede lograr con una longitud y un grosor precisos de un material elegido.
La base eléctrica: Potencia, voltaje y resistencia
Antes de poder determinar las dimensiones físicas de un elemento, primero debemos definir sus propiedades eléctricas requeridas. Este es un proceso de tres pasos arraigado en las leyes eléctricas fundamentales.
El objetivo: Potencia requerida (Vataje)
El propósito de un elemento calefactor es convertir la energía eléctrica en calor. La velocidad de esta conversión se mide en vatios (W).
Un vataje más alto significa que se produce más calor por unidad de tiempo. El vataje requerido está determinado por la aplicación: cuánta masa necesita calentarse, qué tan rápido necesita alcanzar la temperatura y cuánto calor se pierde al entorno.
La restricción: Voltaje de funcionamiento
El elemento calefactor debe diseñarse para funcionar con un voltaje (V) específico y fijo de la fuente de alimentación, como 120 V o 240 V para aplicaciones estándar.
Este voltaje es una entrada no negociable para el cálculo de dimensionamiento. Un elemento diseñado para 240 V tendrá un rendimiento deficiente y podría fallar si se conecta a una fuente de 120 V.
El resultado: Resistencia calculada
Con la potencia requerida y el voltaje de funcionamiento definidos, podemos calcular la resistencia eléctrica (Ω) necesaria del elemento utilizando la fórmula de la ley de potencia: Resistencia = Voltaje² / Potencia.
Esta resistencia calculada es el vínculo crítico. Es la propiedad eléctrica específica que debe poseer el elemento físico.
De la necesidad eléctrica a la forma física
Una vez que se conoce la resistencia objetivo, podemos traducir ese requisito eléctrico a las dimensiones físicas de longitud y diámetro.
Resistividad del material
Cada material conductor tiene una propiedad intrínseca llamada resistividad. Esto mide qué tan fuertemente el material se opone al flujo de corriente eléctrica para un área de sección transversal y longitud dadas.
Se eligen materiales como el alambre de resistencia (por ejemplo, Nicromo) por su alta resistividad y capacidad para soportar altas temperaturas sin degradarse. Como se señaló, se utilizan materiales como el carburo de silicio para requisitos de temperatura aún más altos (superiores a 1300 °C).
Determinación de la longitud
Para lograr la resistencia total objetivo, se requiere una longitud específica del material elegido. Dado que el material tiene una resistencia conocida por pie (o metro), el cálculo es sencillo.
Si necesita más resistencia total, necesita un elemento más largo. Esta es la razón por la cual los elementos calefactores de alto vataje a menudo están enrollados: para encajar una pieza de alambre muy larga en un espacio compacto.
Determinación del diámetro (calibre)
El grosor o diámetro del alambre es tan crítico como su longitud. Un alambre más grueso tiene menor resistencia por pie y puede transportar más corriente sin quemarse. Esto se rige por un principio llamado densidad de vatios: la cantidad de potencia disipada por unidad de área superficial del elemento. Si la densidad de vatios es demasiado alta (demasiada potencia en un alambre delgado), el elemento se sobrecalentará y fallará rápidamente. Un alambre más grueso proporciona más área de superficie, lo que reduce la densidad de vatios y conduce a una vida útil operativa más larga.
Comprender las compensaciones
Seleccionar el tamaño de un elemento calefactor implica equilibrar prioridades contrapuestas. No existe un tamaño "mejor" único, solo el tamaño óptimo para un objetivo específico.
Tiempo de calentamiento frente a vida útil del elemento
Un elemento con una alta densidad de vatios (un elemento más delgado o más pequeño para su clasificación de potencia) se calentará muy rápidamente. Sin embargo, funciona más caliente y está bajo más estrés térmico, lo que conduce a una vida útil más corta. Por el contrario, un elemento de baja densidad de vatios (alambre más grueso) durará mucho más, pero puede responder más lentamente a los cambios de temperatura.
Costo frente a requisito de temperatura
A medida que aumenta la temperatura de funcionamiento requerida, la elección de materiales se vuelve limitada y más costosa. Un alambre de resistencia estándar es excelente para temperaturas de hasta 1200 °C, pero superarlo provocará un fallo inmediato. Elegir un material de alta temperatura como el carburo de silicio para una aplicación de baja temperatura es posible, pero representa un gasto innecesario. El requisito de temperatura es a menudo la primera y más importante decisión.
La trampa del voltaje incorrecto
Un error común es usar un elemento diseñado para un voltaje en uno diferente. Por ejemplo, usar un elemento de 240 V en una fuente de 120 V dará como resultado que produzca solo el 25% de su potencia nominal, lo que provocará un rendimiento extremadamente deficiente.
Tomar la decisión correcta para su aplicación
Su decisión final debe guiarse por el objetivo principal de su aplicación de calefacción.
- Si su enfoque principal es el calentamiento rápido: Necesitará un elemento con una mayor densidad de vatios, lo que probablemente signifique un diseño más compacto pero potencialmente menos duradero.
- Si su enfoque principal es la longevidad y la fiabilidad: Opte por un elemento con una menor densidad de vatios, que será físicamente más grande y más grueso para la misma salida de potencia.
- Si su enfoque principal es el funcionamiento a alta temperatura (superior a 1200 °C): Su elección de material se convierte en el factor más crítico, lo que a su vez dictará el factor de forma y el costo general del elemento.
En última instancia, un elemento calefactor dimensionado correctamente es el resultado de una ingeniería cuidadosa que equilibra los principios eléctricos con las demandas físicas de la tarea.
Tabla de resumen:
| Factor | Función en la determinación del tamaño | Consideración clave |
|---|---|---|
| Potencia (Vataje) | Define la producción total de calor requerida. | Un vataje más alto generalmente requiere un elemento más grande. |
| Voltaje de funcionamiento | Establece la restricción eléctrica para el diseño. | Debe coincidir con la fuente de alimentación; el voltaje incorrecto provoca fallos. |
| Resistividad del material | Dicta la resistencia inherente del material a la corriente. | Los materiales de alta temperatura (p. ej., carburo de silicio) permiten tamaños más pequeños a temperaturas extremas. |
| Longitud y diámetro | El resultado físico del cálculo de resistencia. | Una longitud mayor aumenta la resistencia; un diámetro más grueso reduce la densidad de vatios para una mayor vida útil. |
¿Necesita un elemento calefactor optimizado para su aplicación específica?
Elegir el tamaño y el material correctos es fundamental para el rendimiento, la seguridad y la longevidad del equipo. Los expertos de KINTEK se especializan en el diseño y suministro de elementos calefactores de precisión para equipos de laboratorio e industriales.
Le ayudamos a equilibrar las compensaciones clave:
- Calentamiento rápido frente a durabilidad a largo plazo
- Rendimiento a alta temperatura frente a rentabilidad
Ya sea que necesite alambre de resistencia estándar o elementos de carburo de silicio de alta temperatura, KINTEK proporciona la solución adecuada para las necesidades únicas de su laboratorio.
Póngase en contacto con nuestro equipo técnico hoy mismo para una consulta y asegúrese de que su aplicación de calefacción sea eficiente, fiable y esté diseñada para durar.

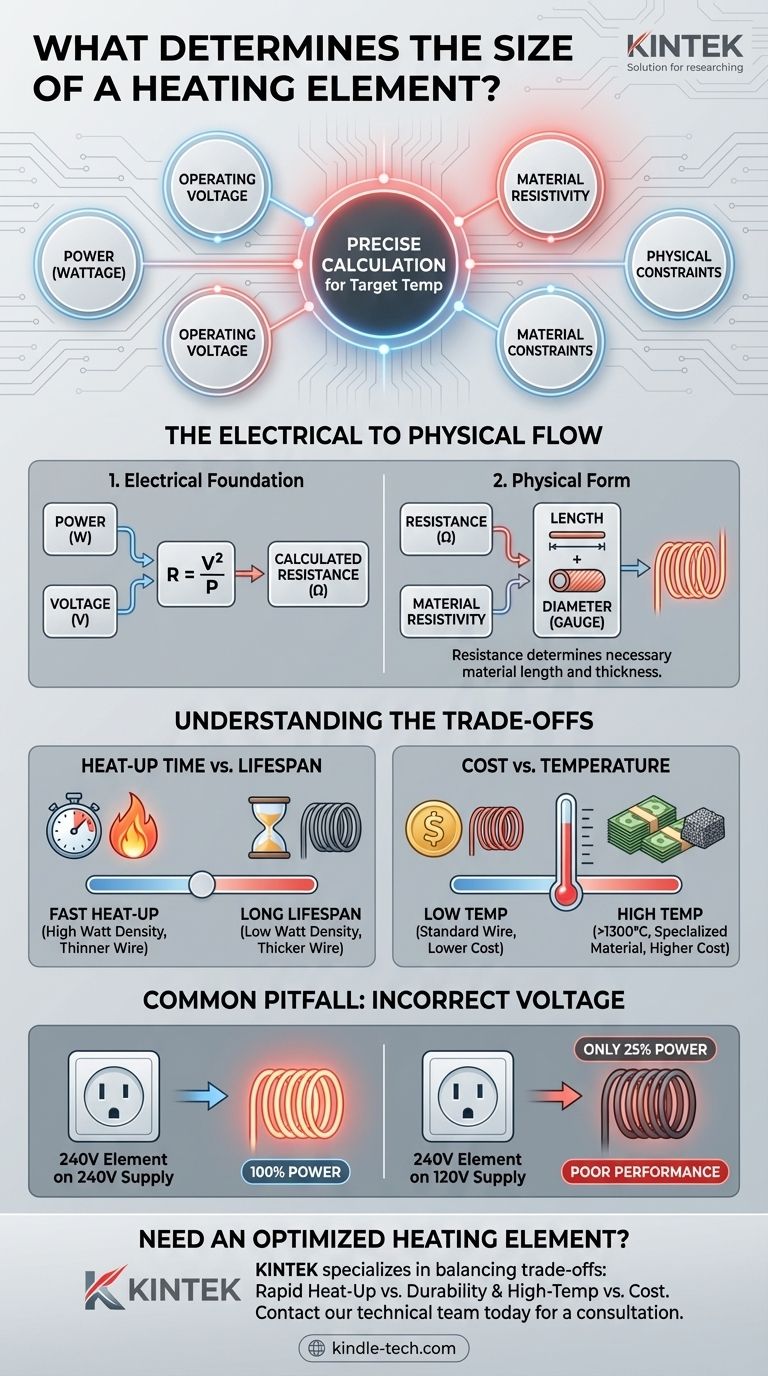

Guía Visual
