En esencia, una cámara de pulverización catódica es un entorno de vacío altamente controlado diseñado para un proceso de deposición física de vapor (PVD) llamado pulverización catódica (sputtering). Dentro de esta cámara, un material objetivo es bombardeado con iones energizados de un plasma gaseoso, que físicamente desprenden átomos del objetivo. Estos átomos expulsados viajan a través del vacío y se depositan sobre un sustrato, formando una película excepcionalmente delgada, uniforme y duradera.
El desafío central en la fabricación avanzada es crear recubrimientos impecables y ultrafinos con una adhesión potente. Una cámara de pulverización catódica resuelve esto utilizando una forma de "chorro de arena" a nivel atómico en un vacío puro, lo que permite un nivel de precisión y resistencia de unión que otros métodos de recubrimiento no pueden lograr.
La Anatomía del Proceso
Para comprender la cámara, primero debe entender los elementos clave que intervienen en ella. Todo el sistema está diseñado para gestionar un proceso a escala atómica con alta precisión.
El Entorno de Vacío
El proceso debe ocurrir en un alto vacío. Esto es fundamental por dos razones: evita que los átomos del material de recubrimiento colisionen con las moléculas de aire y elimina las impurezas que de otro modo podrían contaminar la película.
El Material Objetivo
Es un bloque o placa del material a partir del cual se desea crear una película, como titanio, oro o dióxido de silicio. Actúa como la fuente de los átomos de recubrimiento.
El Sustrato
Es el objeto que se pretende recubrir. Puede ser cualquier cosa, desde una oblea de silicio y una lente de gafas hasta un implante médico o una broca.
El Gas Ionizado (Plasma)
Se introduce una pequeña cantidad controlada de un gas inerte, casi siempre Argón, en la cámara. Luego se aplica un fuerte campo eléctrico, que despoja de electrones a los átomos de Argón y crea un estado de materia brillante y de alta energía conocido como plasma.
Cómo Funciona la Deposición por Pulverización Catódica
El proceso es una secuencia precisa de eventos, cada uno habilitado por el diseño de la cámara.
Paso 1: Evacuación (Pump Down)
Primero, potentes bombas eliminan casi todo el aire de la cámara, creando un vacío. Esta fase de "bombeo" es esencial para la pureza de la película.
Paso 2: Creación del Plasma
Una vez alcanzado un vacío suficiente, se introduce gas Argón en la cámara. Se aplica un alto voltaje entre el objetivo (que actúa como cátodo) y las paredes de la cámara (ánodo), encendiendo el gas en un plasma.
Paso 3: Bombardeo Iónico
Los iones de Argón cargados positivamente en el plasma son acelerados por el campo eléctrico y se estrellan con tremenda fuerza contra el material objetivo cargado negativamente.
Paso 4: Eyección Atómica y Deposición
Cada impacto tiene suficiente energía para desprender físicamente átomos o moléculas del material objetivo. Estas partículas expulsadas viajan en línea recta a través del vacío hasta que golpean el sustrato, incrustándose y acumulándose, capa por capa, en una película delgada.
Comprender las Ventajas Clave
La pulverización catódica se elige sobre otros métodos cuando la calidad y el rendimiento de la película son primordiales.
Uniformidad de Película Inigualable
Debido a que el material se deposita átomo por átomo, la película resultante tiene una uniformidad excepcional y puede adaptarse perfectamente a la topografía compleja de un sustrato.
Adhesión Superior
Los átomos pulverizados llegan al sustrato con alta energía cinética. Esta energía ayuda a formar una película densa y crea un "enlace prácticamente irrompible" en la interfaz, ya que los átomos entrantes se incrustan físicamente en la capa superior del sustrato.
Versatilidad de Materiales
La naturaleza física del proceso significa que casi cualquier material puede ser pulverizado catódicamente. Esto incluye metales puros, aleaciones e incluso compuestos cerámicos aislantes, que son difíciles o imposibles de depositar mediante otros métodos como la evaporación térmica.
Control a Nivel de Angstrom
El grosor de la película depositada es una función directa del tiempo y la potencia. Esto permite un control increíblemente preciso, lo que permite la creación de películas con espesores medidos en angstroms (una décima parte de un nanómetro).
Cuándo Considerar la Pulverización Catódica
Elegir un método de deposición depende completamente de los requisitos técnicos de su producto final.
- Si su enfoque principal es el rendimiento y la durabilidad: La pulverización catódica es la opción superior para crear películas delgadas densas y altamente adherentes que pueden soportar el desgaste y el estrés ambiental.
- Si su enfoque principal es la complejidad del material: Este proceso ofrece la versatilidad para depositar aleaciones, dieléctricos y metales refractarios que no pueden ser manejados por la simple evaporación.
- Si su enfoque principal es la precisión a escala microscópica: La pulverización catódica proporciona el control de espesor a nivel atómico requerido para la fabricación de filtros ópticos, semiconductores y otros dispositivos microelectrónicos.
En última instancia, comprender la cámara de pulverización catódica es comprender una herramienta fundamental que permite gran parte de la ciencia de materiales moderna y la fabricación de alta tecnología.
Tabla Resumen:
| Componente Clave | Función en el Proceso de Pulverización Catódica |
|---|---|
| Entorno de Vacío | Previene la contaminación y permite que los átomos viajen sin impedimentos. |
| Material Objetivo | La fuente (p. ej., oro, titanio) de los átomos de recubrimiento. |
| Sustrato | El objeto (p. ej., oblea de silicio, lente) que se está recubriendo. |
| Gas Ionizado (Plasma) | Proporciona los iones energéticos (generalmente Argón) para expulsar los átomos objetivo. |
| Ventaja Clave | Por qué es Importante para su Aplicación |
|---|---|
| Adhesión Superior | Crea un enlace prácticamente irrompible para recubrimientos duraderos y de alto rendimiento. |
| Uniformidad Inigualable | Asegura recubrimientos consistentes y conformados incluso en geometrías complejas. |
| Versatilidad de Materiales | Deposita una amplia gama de materiales, incluidas aleaciones y cerámicas aislantes. |
| Control a Nivel de Angstrom | Permite un control preciso del espesor para microelectrónica y óptica avanzadas. |
¿Listo para Integrar la Pulverización Catódica de Precisión en su Laboratorio?
Comprender la cámara de pulverización catódica es el primer paso. El siguiente es encontrar el equipo adecuado para lograr sus objetivos específicos de recubrimiento. KINTEK se especializa en equipos y consumibles de laboratorio de alto rendimiento, satisfaciendo las necesidades precisas de los laboratorios de investigación y desarrollo.
Ya sea que esté desarrollando semiconductores de próxima generación, implantes médicos duraderos o filtros ópticos avanzados, nuestra experiencia puede ayudarlo a seleccionar la solución de pulverización catódica ideal para lograr una uniformidad de película inigualable, adhesión superior y versatilidad de materiales.
Hablemos de los requisitos de su proyecto. Contacte a nuestros expertos hoy mismo para encontrar el sistema de pulverización catódica perfecto para los desafíos de su laboratorio.

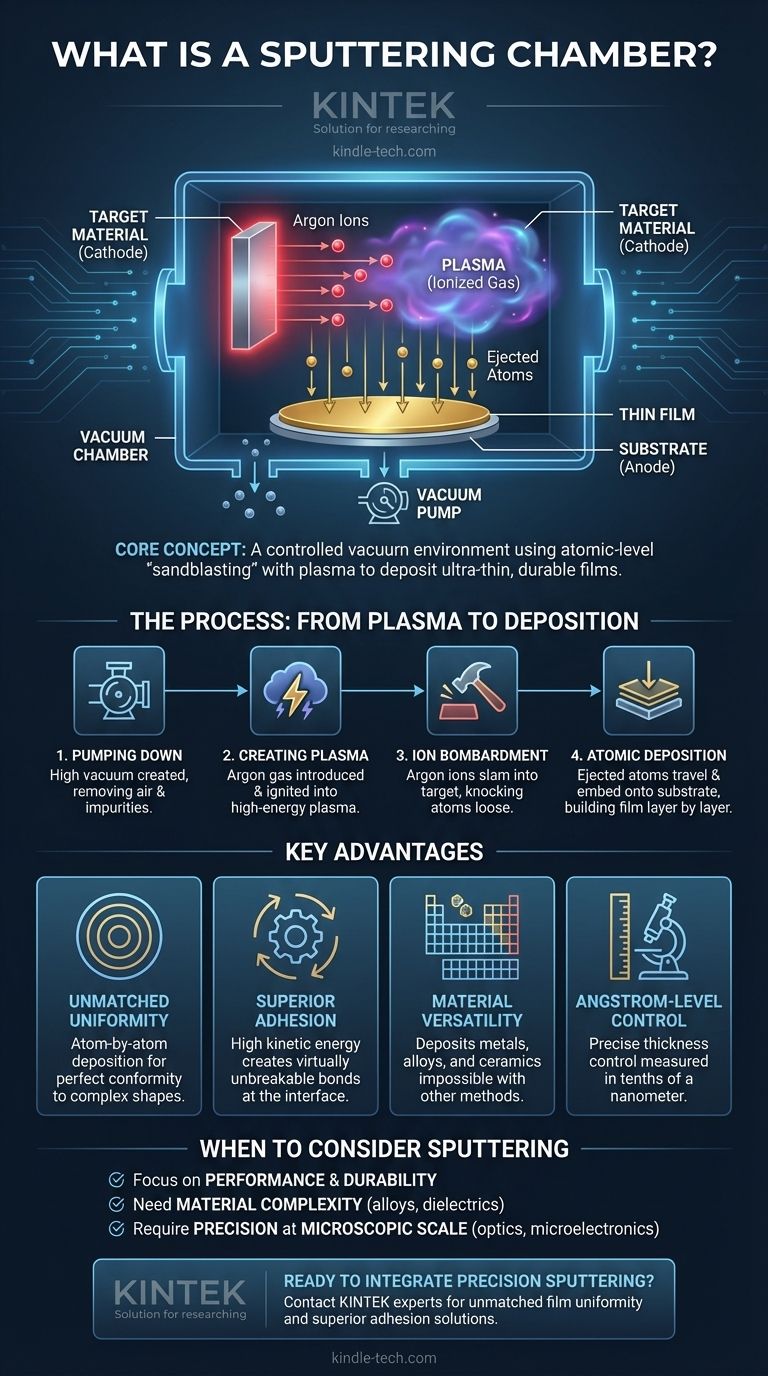

Guía Visual
