Un circuito de película gruesa es un tipo de circuito electrónico que se fabrica utilizando la tecnología de película gruesa. Esta tecnología implica la deposición de materiales conductores, resistivos y aislantes sobre un sustrato en forma de pasta gruesa. La pasta se aplica normalmente mediante serigrafía y luego se cuece para formar una capa funcional duradera.
Explicación de 5 puntos clave

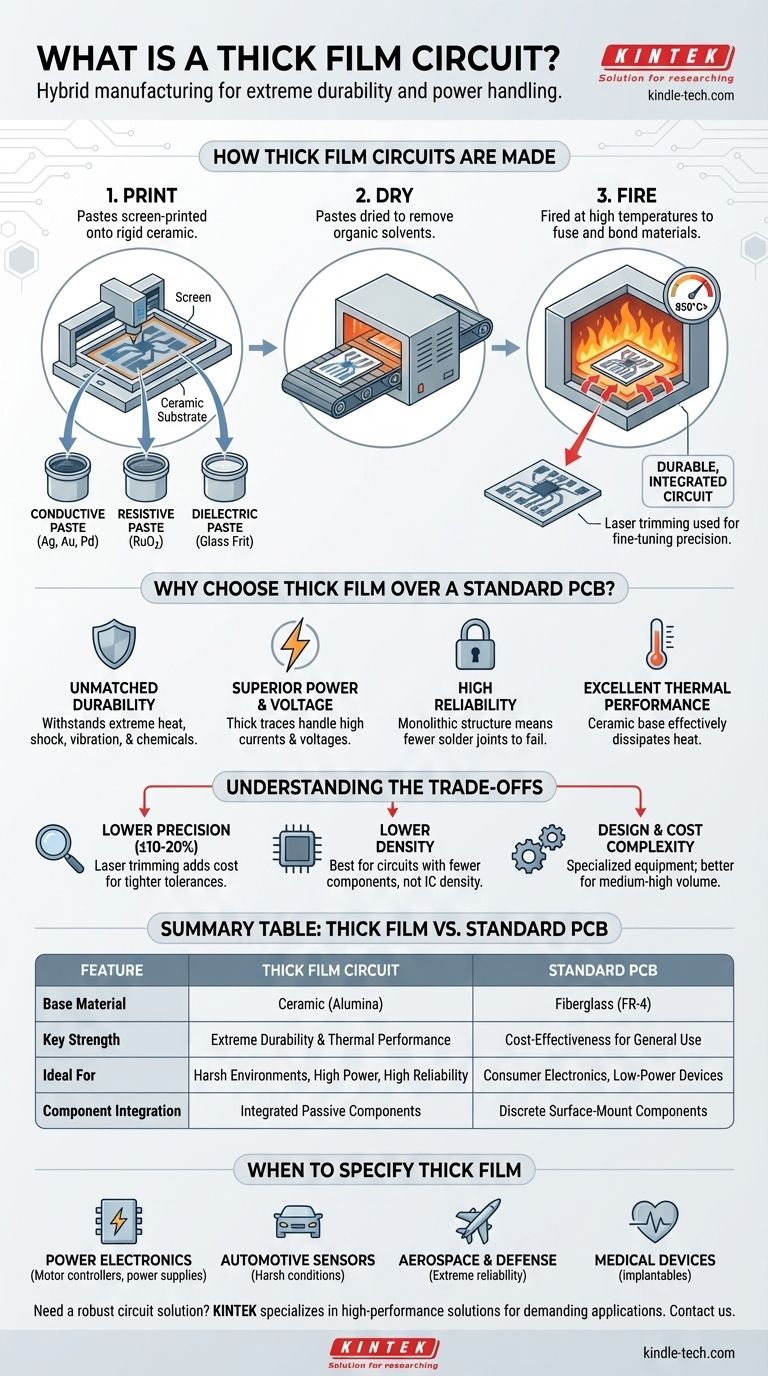

1. Proceso de fabricación
Deposición: En la tecnología de capa gruesa, los materiales utilizados para el circuito se mezclan en una sustancia pastosa. A continuación, esta pasta se aplica al sustrato mediante un proceso denominado serigrafía. La pantalla tiene patrones que permiten depositar la pasta en zonas específicas donde se requieren los elementos del circuito.
Cocción: Una vez aplicada la pasta, el sustrato se calienta en un proceso conocido como cocción. Este proceso de cocción solidifica la pasta, convirtiéndola en una capa duradera y conductora o resistiva. El grosor de estas capas suele ser mucho mayor que en la tecnología de capa fina, de ahí el término "capa gruesa."
2. Materiales y aplicaciones
Materiales: Los materiales utilizados en los circuitos de película gruesa incluyen metales como el oro, la plata y el cobre para las capas conductoras, y diversos materiales cerámicos para las capas resistivas y aislantes. La elección de los materiales depende de los requisitos específicos del circuito, como los valores de resistencia y las propiedades térmicas.
Aplicaciones: La tecnología de capa gruesa se utiliza ampliamente en aplicaciones que requieren circuitos robustos, fiables y rentables. Es especialmente común en la industria del automóvil, electrodomésticos y diversos controles industriales en los que los circuitos deben soportar entornos adversos y funcionar de forma fiable en un amplio rango de temperaturas.
3. Comparación con la tecnología de capa fina
Espesor: La diferencia clave entre las tecnologías de capa gruesa y fina radica en el grosor de las capas. Las capas de película fina suelen tener menos de un micrómetro de grosor, mientras que las capas de película gruesa tienen entre varios y decenas de micrómetros.
Técnicas de fabricación: Los circuitos de película fina suelen utilizar técnicas de deposición más avanzadas y precisas, como la deposición física de vapor (PVD) o el sputtering, que permiten obtener capas muy finas y controladas. Los circuitos de película gruesa, en cambio, recurren a la serigrafía, un método más sencillo y rentable pero que puede no ofrecer el mismo nivel de precisión.
4. Revisión y corrección
El texto proporcionado se centra principalmente en la tecnología de capa fina y sus aplicaciones, lo que no responde directamente a la pregunta sobre los circuitos de capa gruesa. Sin embargo, al contrastar la información facilitada sobre la tecnología de capa fina con las características y procesos típicos de la tecnología de capa gruesa, se puede obtener una comprensión global de los circuitos de capa gruesa. El resumen y la explicación detallada anteriores corrigen y amplían el texto dado para responder específicamente a la pregunta sobre los circuitos de película gruesa.
