Para realizar la pulverización catódica con magnetrón, se coloca un material a depositar (el blanco o "target") y un componente a recubrir (el sustrato) en una cámara de vacío. Se aplica un potente campo magnético detrás del blanco y se utiliza un alto voltaje para encender un plasma a partir de un gas inerte. Este plasma bombardea el blanco, eyectando átomos que luego viajan y se depositan en el sustrato, formando una película delgada y uniforme.
El concepto central a comprender es que la pulverización catódica con magnetrón es un proceso de recubrimiento altamente eficiente donde se utiliza un campo magnético para atrapar electrones cerca del blanco. Este confinamiento aumenta drásticamente la ionización de los átomos de gas, lo que lleva a una tasa mucho mayor de bombardeo del blanco y a una deposición de película más rápida y densa en comparación con los métodos de pulverización catódica más antiguos.

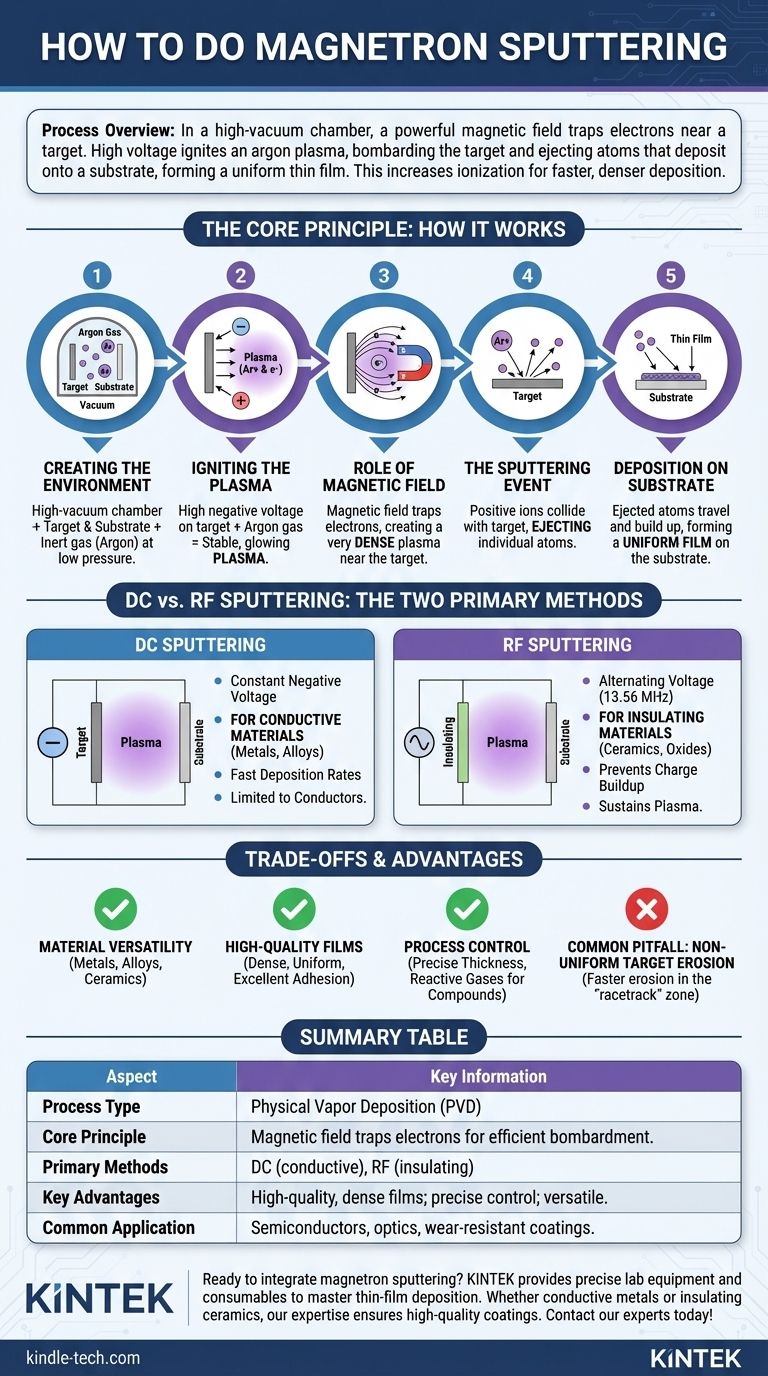

El Principio Fundamental: Cómo Funciona la Pulverización Catódica con Magnetrón
La pulverización catódica con magnetrón es un tipo de Deposición Física de Vapor (PVD). El proceso se puede desglosar en unos pocos pasos fundamentales que ocurren dentro de un entorno de alto vacío.
Creación del Entorno
Primero, tanto el blanco (el material fuente que se desea depositar) como el sustrato (el objeto que se desea recubrir) se colocan dentro de una cámara de vacío. La cámara se bombea hasta una presión muy baja para eliminar contaminantes.
Luego, se introduce un gas inerte, más comúnmente argón, en la cámara a una presión baja y controlada.
Encendido del Plasma
Se aplica un alto voltaje negativo, a menudo varios cientos de voltios, al material del blanco. Este fuerte campo eléctrico atrae electrones libres y los acelera.
Estos electrones de alta energía chocan con los átomos de gas argón neutros, desprendiendo sus electrones y creando una descarga estable y brillante de iones de argón positivos y electrones libres conocida como plasma.
El Papel del Campo Magnético
Este es el paso clave que define la pulverización catódica "con magnetrón". Se configura un potente campo magnético detrás del blanco.
Este campo magnético atrapa los electrones altamente móviles en una región concentrada cerca de la superficie del blanco. Esto aumenta drásticamente la probabilidad de que un electrón choque e ionice un átomo de argón.
El resultado es un plasma muy denso y estable ubicado precisamente donde más se necesita, justo en frente del blanco.
El Evento de Pulverización
Los iones de argón cargados positivamente en el plasma denso son ahora fuertemente atraídos hacia el blanco cargado negativamente.
Se aceleran hacia la superficie del blanco y chocan con ella con una inmensa energía cinética. Este bombardeo transfiere suficiente energía para expulsar, o "pulverizar", átomos individuales del material del blanco.
Deposición en el Sustrato
Estos átomos eyectados del blanco viajan a través de la cámara de vacío y aterrizan en el sustrato.
Con el tiempo, estos átomos se acumulan capa por capa, formando una película delgada, uniforme y a menudo muy densa en la superficie del sustrato.
Los Dos Métodos Principales: Pulverización Catódica de CC vs. RF
La elección de la fuente de alimentación es la decisión más crítica en la configuración de un proceso de pulverización catódica con magnetrón. Está determinada completamente por las propiedades eléctricas del material de su blanco.
Pulverización Catódica de CC (Corriente Continua)
En la pulverización catódica de CC, se aplica un voltaje negativo constante al blanco. Este método es altamente eficiente y proporciona altas tasas de deposición.
Su uso se limita a materiales eléctricamente conductores, como metales y óxidos conductores transparentes. Si se usa con un material aislante, se acumularía carga positiva en la superficie del blanco, neutralizando la polarización negativa y deteniendo rápidamente el proceso de pulverización.
Pulverización Catódica de RF (Radiofrecuencia)
La pulverización catódica de RF utiliza una fuente de alimentación alterna que cambia rápidamente el voltaje entre positivo y negativo, típicamente a una frecuencia de 13.56 MHz.
Durante el ciclo positivo, el blanco atrae electrones, que neutralizan la carga de iones positivos que se acumuló durante el ciclo negativo. Esto evita la acumulación de carga, lo que hace posible pulverizar materiales eléctricamente aislantes (dieléctricos) como cerámicas, cuarzo u óxidos.
Comprensión de las Ventajas y Desventajas
Aunque increíblemente versátil, la pulverización catódica con magnetrón tiene características específicas que la hacen adecuada para ciertas aplicaciones sobre otras.
Ventaja: Versatilidad de Materiales
Una de las principales fortalezas de la pulverización catódica es su capacidad para depositar una amplia gama de materiales. Metales, aleaciones e incluso compuestos cerámicos se pueden convertir en blancos y depositar de manera efectiva.
Ventaja: Películas de Alta Calidad
La alta energía cinética de los átomos pulverizados da como resultado películas que suelen ser muy densas, uniformes y con una excelente adhesión al sustrato. Los átomos pueden incluso penetrar ligeramente la superficie del sustrato, creando un enlace fuerte.
Ventaja: Control del Proceso
Los ingenieros tienen un control preciso sobre el espesor de la película hasta el nivel de angstrom. Además, al introducir gases reactivos (como oxígeno o nitrógeno) en la cámara, se pueden formar películas compuestas, como nitruro de titanio u óxido de aluminio, directamente sobre el sustrato.
Inconveniente Común: Erosión No Uniforme del Blanco
El campo magnético que hace que el proceso sea eficiente también causa un problema común. El plasma se concentra en un área específica en forma de anillo en el blanco, conocida como la "pista de carreras".
Esto lleva a que el material del blanco se erosione mucho más rápido en esta zona, lo que puede afectar la estabilidad a largo plazo de la tasa de deposición y limitar la cantidad total de material que se puede usar de un solo blanco.
Tomar la Decisión Correcta para Su Aplicación
Seleccionar el método de pulverización catódica correcto es esencial para lograr el resultado deseado. Su decisión debe basarse directamente en el material que pretende depositar.
- Si su objetivo principal es depositar materiales conductores (como la mayoría de los metales y aleaciones): La pulverización catódica con magnetrón de CC es la opción más eficiente y rentable, ofreciendo las tasas de deposición más altas.
- Si su objetivo principal es depositar materiales aislantes o dieléctricos (como cerámicas, SiO₂ o Al₂O₃): La pulverización catódica con magnetrón de RF es necesaria para evitar la acumulación de carga en la superficie del blanco y mantener el plasma.
- Si su objetivo principal es crear películas compuestas complejas (como nitruros u óxidos): Utilizará la pulverización catódica reactiva, eligiendo una fuente de alimentación de CC o RF según si su material blanco base es conductor o aislante.
Al comprender estos principios y distinciones fundamentales, puede aprovechar eficazmente la pulverización catódica con magnetrón para diseñar superficies con propiedades controladas con precisión para su proyecto.
Tabla Resumen:
| Aspecto | Información Clave |
|---|---|
| Tipo de Proceso | Deposición Física de Vapor (PVD) |
| Principio Fundamental | El campo magnético atrapa electrones para crear un plasma denso para un bombardeo eficiente del blanco. |
| Métodos Principales | Pulverización Catódica de CC (materiales conductores), Pulverización Catódica de RF (materiales aislantes) |
| Ventajas Clave | Películas densas y de alta calidad; excelente adhesión; control preciso del espesor; versatilidad de materiales. |
| Aplicación Común | Deposición de metales, aleaciones y cerámicas para semiconductores, óptica y recubrimientos resistentes al desgaste. |
