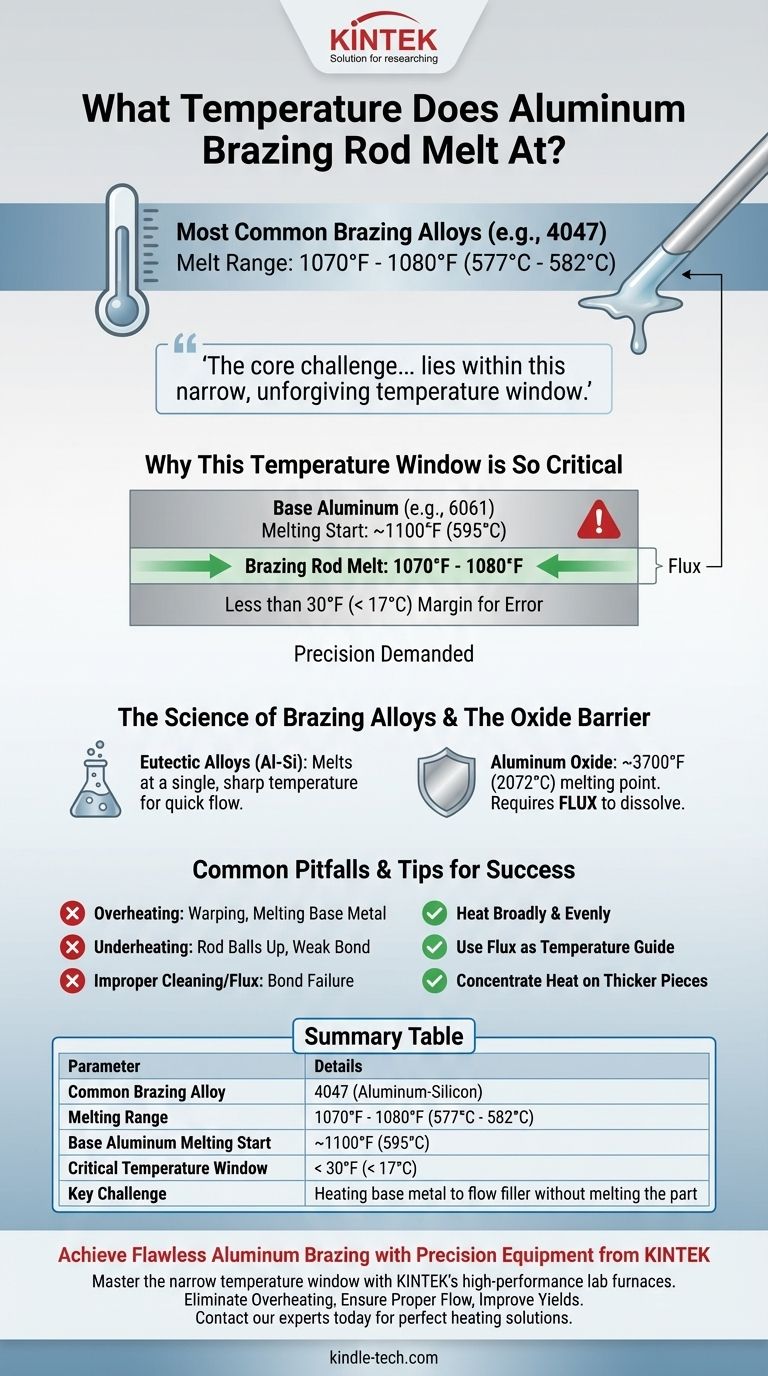

¿A qué temperatura se funde la varilla de soldadura fuerte de aluminio? Domina la ventana crítica de 1070 °F a 1080 °F

El punto de fusión de una varilla de soldadura fuerte de aluminio es una cifra precisa y crítica. Las aleaciones de soldadura fuerte de aluminio-silicio más comunes, como la 4047, se funden en un rango muy específico de 1070 °F a 1080 °F (577 °C a 582 °C). Esta temperatura está diseñada intencionalmente para estar ligeramente por debajo del punto de fusión de las piezas de aluminio base que se están uniendo, lo cual es el secreto de todo el proceso.

El desafío central de la soldadura fuerte de aluminio no es simplemente fundir la varilla, sino calentar el metal base a una temperatura que permita que la varilla fundida fluya hacia la junta sin fundir la pieza en sí. El éxito reside en esta ventana de temperatura estrecha e implacable.

Por qué esta ventana de temperatura es tan crítica

Comprender la relación entre la varilla de aporte y el metal base es fundamental. La pequeña diferencia de temperatura es lo que hace que la soldadura fuerte de aluminio sea un proceso hábil que exige precisión.

El punto de fusión del metal base

Las aleaciones de aluminio comunes como la 6061 comienzan a fundirse alrededor de 1100 °F (595 °C) y se vuelven completamente líquidas a 1205 °F (652 °C).

Como puede ver, hay muy poco margen de error—menos de 30 °F—entre la fusión de la varilla de aporte y el inicio del fallo de la pieza de trabajo. Esta es la razón por la cual el calor directo e intenso en un solo punto es una receta para el desastre.

La ciencia de las aleaciones de soldadura fuerte

Las varillas de soldadura fuerte de aluminio son típicamente aleaciones eutécticas, la mayoría de las veces una combinación de aluminio y silicio.

Una aleación eutéctica tiene una ventaja distintiva: se funde a una temperatura única y nítida en lugar de pasar por una fase blanda y "pastosa". Esto le permite volverse completamente líquida y fluir rápida y limpiamente por acción capilar una vez que se alcanza la temperatura correcta.

La barrera invisible: El óxido de aluminio

La superficie del aluminio siempre está cubierta por una capa de óxido de aluminio, que es dura, resistente y tiene un punto de fusión asombrosamente alto de aproximadamente 3700 °F (2072 °C).

No se puede soldar fuerte el aluminio sin abordar primero esta capa de óxido. Este es el trabajo del fundente (flux), que se activa a las temperaturas de soldadura fuerte para disolver químicamente el óxido, permitiendo que el metal de aporte fundido se una al aluminio puro subyacente.

Comprensión de las compensaciones y trampas comunes

El control preciso de la temperatura lo es todo. Incluso los técnicos experimentados enfrentan desafíos debido a las propiedades únicas del aluminio.

El riesgo principal: El sobrecalentamiento

A diferencia del acero, que se pone al rojo vivo como advertencia, el aluminio ofrece muy poca indicación visual antes de colapsar. Calentar en exceso la pieza de trabajo hará que se deforme, se pandee o se derrita por completo.

La consecuencia del calentamiento insuficiente

Si el metal base no está lo suficientemente caliente, la varilla de soldadura fuerte se derretirá pero simplemente se acumulará en forma de bola en la superficie. No "mojará" el aluminio ni será arrastrado hacia la junta, lo que resultará en una unión débil sin integridad estructural.

Limpieza o aplicación incorrecta del fundente

Si la pieza no se limpia mecánicamente y no se le aplica fundente correctamente, la unión fallará. El fundente debe estar activo y líquido—a menudo una señal de que se encuentra en el rango de temperatura correcto—para que el metal de aporte fluya hacia donde se necesita.

Tomar la decisión correcta para su objetivo

Lograr la temperatura correcta se trata de técnica, no solo de potencia de fuego. Su enfoque debe estar dictado por la pieza de trabajo en sí.

• Si su enfoque principal es una unión exitosa: Caliente la pieza de trabajo de manera amplia y uniforme, no la varilla. Aplique la varilla a la junta, y si la pieza de trabajo está a la temperatura correcta, derretirá la varilla instantáneamente.
• Si es un principiante: Utilice el fundente como guía de temperatura. La mayoría de los fundentes para soldadura fuerte de aluminio aparecerán como un polvo blanco cuando se aplican, pero se volverán transparentes y acuosos justo cuando el metal alcance la temperatura ideal de soldadura fuerte.
• Si está uniendo piezas gruesas y delgadas: Concentre la mayor parte de su calor en el componente más grueso. La transferencia de calor llevará la pieza más delgada a la temperatura de manera más segura que calentarla directamente.

Dominar la soldadura fuerte de aluminio proviene de comprender y controlar el equilibrio térmico preciso entre su varilla de aporte y su metal base.

Tabla de resumen:

Parámetro	Detalles
Aleación de soldadura fuerte común	4047 (Aluminio-Silicio)
Rango de fusión	1070 °F - 1080 °F (577 °C - 582 °C)
Inicio de fusión del aluminio base	~1100 °F (595 °C)
Ventana de temperatura crítica	< 30 °F (< 17 °C)
Desafío clave	Calentar el metal base para que fluya el aporte sin fundir la pieza

Logre una soldadura fuerte de aluminio impecable con equipos de precisión de KINTEK

Dominar la estrecha ventana de temperatura de la soldadura fuerte de aluminio requiere un control de calor confiable y preciso. KINTEK se especializa en hornos de laboratorio y equipos de calefacción de alto rendimiento que proporcionan las temperaturas uniformes y precisas esenciales para operaciones de soldadura fuerte exitosas.

Ya sea que se encuentre en I+D, fabricación o reparación, nuestras soluciones le ayudan a:

• Eliminar el sobrecalentamiento: Prevenir la deformación y fusión de los metales base.
• Asegurar el flujo adecuado: Lograr resultados consistentes con una distribución uniforme del calor.
• Mejorar los rendimientos: Aumentar la eficiencia y reducir errores costosos.

¿Listo para mejorar su proceso de soldadura fuerte? Contacte a nuestros expertos hoy mismo para encontrar la solución de calefacción perfecta para sus necesidades específicas de unión de aluminio.
