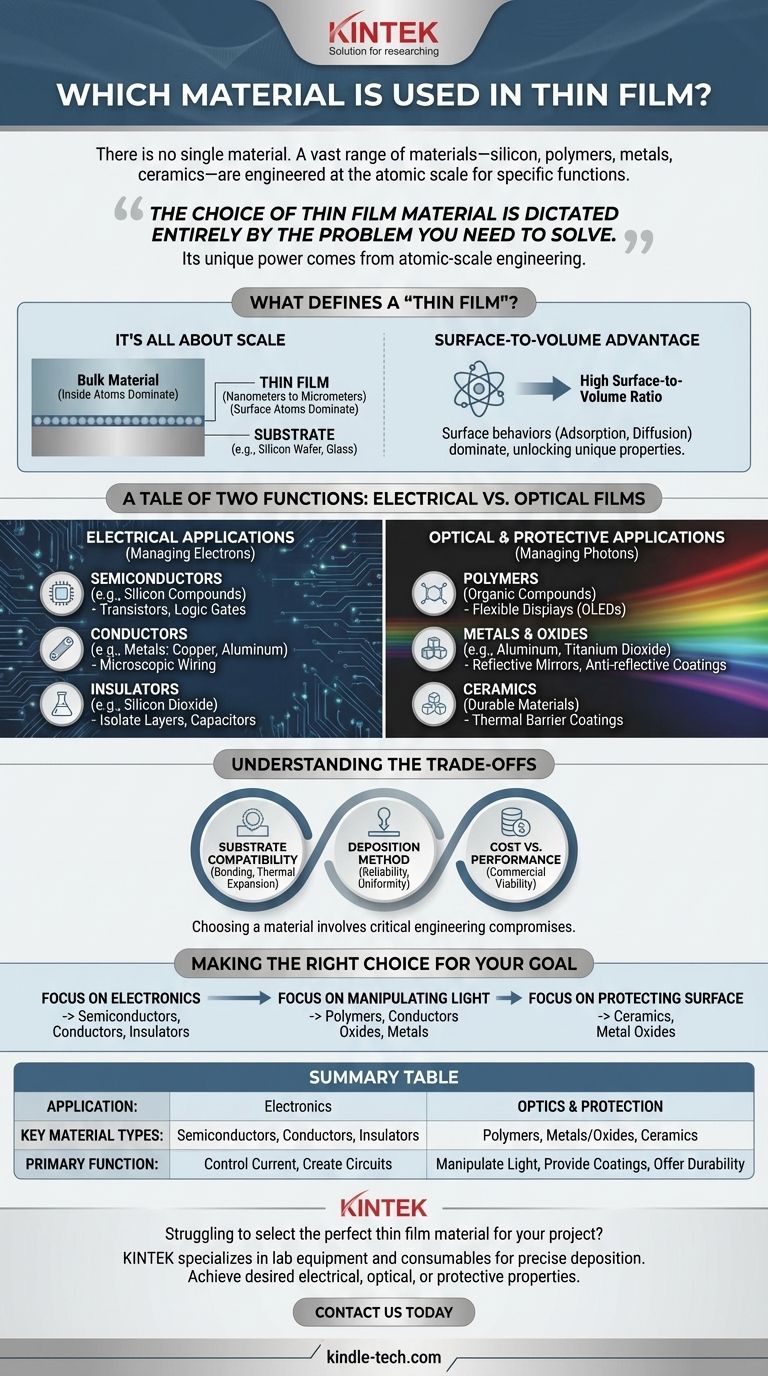

No existe un único material utilizado para las películas delgadas. En su lugar, se elige una amplia gama de materiales —incluidos silicio, polímeros, metales y cerámicas— en función de la función prevista de la película, ya sea para electrónica, óptica o recubrimientos protectores. La característica definitoria no es el material en sí, sino su deposición en una capa extremadamente delgada, a menudo de solo nanómetros a micrómetros de espesor.
La elección de un material para película delgada está dictada enteramente por el problema que necesita resolver. El poder único de una película delgada proviene de la ingeniería de un material a escala atómica, donde sus propiedades pueden ser fundamentalmente diferentes de su forma masiva.
¿Qué define una "película delgada"?
Antes de examinar materiales específicos, es fundamental comprender qué hace que una película delgada sea única. El comportamiento del material cambia drásticamente cuando su estructura se reduce a una forma casi bidimensional.
Todo se trata de la escala
Una película delgada es una capa de material depositada sobre una superficie, conocida como sustrato (como vidrio o una oblea de silicio).
Su espesor se mide en nanómetros o micrómetros, lo que la hace miles de veces más delgada que su longitud o anchura.
La ventaja de la relación superficie-volumen
En los materiales masivos, las propiedades están determinadas por el gran número de átomos en su interior. En una película delgada, la relación superficie-volumen es extremadamente alta.
Esto significa que los comportamientos atómicos a nivel superficial, como la adsorción y la difusión, dominan las propiedades generales del material. Este cambio es lo que desbloquea las características eléctricas, ópticas y mecánicas únicas utilizadas en la tecnología avanzada.
Una historia de dos funciones: películas eléctricas frente a ópticas
La forma más fácil de clasificar los materiales de película delgada es por su aplicación principal. La mayoría de los usos se dividen en gestionar electrones (eléctricos) o gestionar fotones (ópticos y protectores).
Materiales para aplicaciones eléctricas
Estas películas forman la base de la electrónica moderna, donde los materiales se eligen por su capacidad para controlar el flujo de corriente eléctrica.
- Semiconductores: Los materiales cristalinos como los compuestos de silicio son la columna vertebral de la industria. Se utilizan para crear los transistores y las puertas lógicas que se encuentran en los circuitos integrados y los microprocesadores.
- Conductores: Se depositan películas delgadas de metales como cobre o aluminio para crear el cableado microscópico que conecta los componentes dentro de un circuito integrado.
- Aislantes: Se utilizan materiales dieléctricos como el dióxido de silicio para aislar las capas conductoras, evitando cortocircuitos y permitiendo la construcción de condensadores y otros componentes.
Materiales para aplicaciones ópticas y de protección
Estas películas están diseñadas para interactuar con la luz o proteger un sustrato del medio ambiente.
- Polímeros: Los compuestos de polímeros orgánicos se utilizan cada vez más por su flexibilidad y propiedades ópticas ajustables. Son esenciales para tecnologías modernas como las células solares flexibles y los diodos orgánicos emisores de luz (OLED) utilizados en pantallas de alta gama.
- Metales y óxidos: Se utilizan diferentes metales y óxidos metálicos por su capacidad para manipular la luz. Una capa delgada de aluminio puede crear un espejo altamente reflectante, mientras que las capas de dióxido de titanio pueden crear un recubrimiento antirreflectante para lentes.
- Cerámicas: Se utilizan materiales extremadamente duraderos para crear recubrimientos de barrera térmica, como los que protegen las álabes de las turbinas en la industria aeroespacial.
Comprender las compensaciones
Elegir un material de película delgada no se trata solo de su función principal. Implica una serie de compromisos críticos de ingeniería.
El sustrato importa
Una película delgada es tan buena como su unión al sustrato. El material elegido debe adherirse bien y tener un coeficiente de expansión térmica compatible para evitar grietas o descamación cuando cambian las temperaturas.
El método de deposición es clave
Los materiales solo se pueden utilizar si existe un método de deposición fiable para crear una capa uniforme y delgada. Algunos materiales de alto rendimiento son difíciles o caros de depositar, lo que limita su aplicación práctica.
Costo frente a rendimiento
En cualquier aplicación comercial, el rendimiento debe equilibrarse con el costo. Si bien un material exótico puede ofrecer propiedades superiores, un material más común como el silicio puede proporcionar el rendimiento necesario a una fracción del costo.
Tomar la decisión correcta para su objetivo
El material que elija es un reflejo directo de su objetivo.
- Si su enfoque principal es crear dispositivos electrónicos: Trabajará con semiconductores como el silicio, conductores como los metales y aislantes como óxidos específicos.
- Si su enfoque principal es manipular la luz: Sus materiales clave serán los polímeros para pantallas flexibles, los óxidos conductores transparentes para pantallas táctiles y varios metales por sus propiedades reflectantes o antirreflectantes.
- Si su enfoque principal es proteger una superficie: Buscará cerámicas altamente duraderas y óxidos metálicos específicos para crear barreras térmicas, químicas o resistentes al desgaste.
En última instancia, el poder de las películas delgadas no reside en un solo material, sino en el principio de ingeniería de materiales a escala atómica para lograr propiedades extraordinarias.
Tabla de resumen:
| Aplicación | Tipos de materiales clave | Función principal |
|---|---|---|
| Electrónica | Semiconductores (ej. Silicio), Conductores (ej. Cobre), Aislantes (ej. Dióxido de Silicio) | Controlar la corriente eléctrica, crear circuitos y prevenir cortocircuitos |
| Óptica y Protección | Polímeros, Metales/Óxidos (ej. Aluminio, Dióxido de Titanio), Cerámicas | Manipular la luz, proporcionar recubrimientos reflectantes/antirreflectantes y ofrecer durabilidad |
