¿Cómo se calibra un tamiz de ensayo? Asegure un análisis preciso del tamaño de partícula con la verificación adecuada

La calibración de un tamiz de ensayo es un proceso de verificación, no de ajuste. Implica un examen óptico meticuloso para medir las características físicas de la malla del tamiz —específicamente las aberturas de los orificios y el diámetro del alambre— y las compara con las tolerancias precisas definidas por estándares de la industria como ASTM E11 o ISO 3310. Este proceso certifica que el tamiz funcionará como se espera, asegurando la precisión del análisis del tamaño de partícula.

El propósito principal de calibrar un tamiz de ensayo es generar pruebas objetivas y trazables de que su estructura física se ajusta a un estándar reconocido. Esto transforma el tamiz de una simple pantalla en un instrumento de medición científico, garantizando que los datos que recopila sean precisos, repetibles y defendibles.

Por qué la calibración de tamices es innegociable

Un tamiz de ensayo que está fuera de especificación no es una herramienta; es una fuente de error. La calibración adecuada es la base de un análisis confiable del tamaño de partícula por varias razones críticas.

Garantizar la precisión de los datos

El propósito de un tamiz es separar las partículas por tamaño. Si las aberturas están desgastadas, estiradas u obstruidas, retendrán partículas que deberían pasar o dejarán pasar partículas que deberían retener. Esto corrompe directamente sus datos de medición, lo que lleva a conclusiones incorrectas sobre su material.

Cumplimiento de estándares industriales y normativos

Muchas industrias, desde la farmacéutica (FDA) hasta los materiales de construcción y la geología, operan bajo estrictos estándares de calidad. ASTM E11 (en Norteamérica) e ISO 3310-1 (internacional) son los estándares principales que definen las variaciones permisibles en el tamaño de la abertura y el diámetro del alambre para una designación de tamiz determinada.

La calibración proporciona la documentación auditable necesaria para demostrar el cumplimiento de estos estándares.

Garantizar la repetibilidad y la reproducibilidad

La calibración asegura que una prueba realizada hoy arrojará los mismos resultados que una realizada dentro de seis meses (repetibilidad). También asegura que los resultados de su laboratorio se correlacionarán con los resultados de un laboratorio diferente que utilice una pila de tamices debidamente calibrada (reproducibilidad).

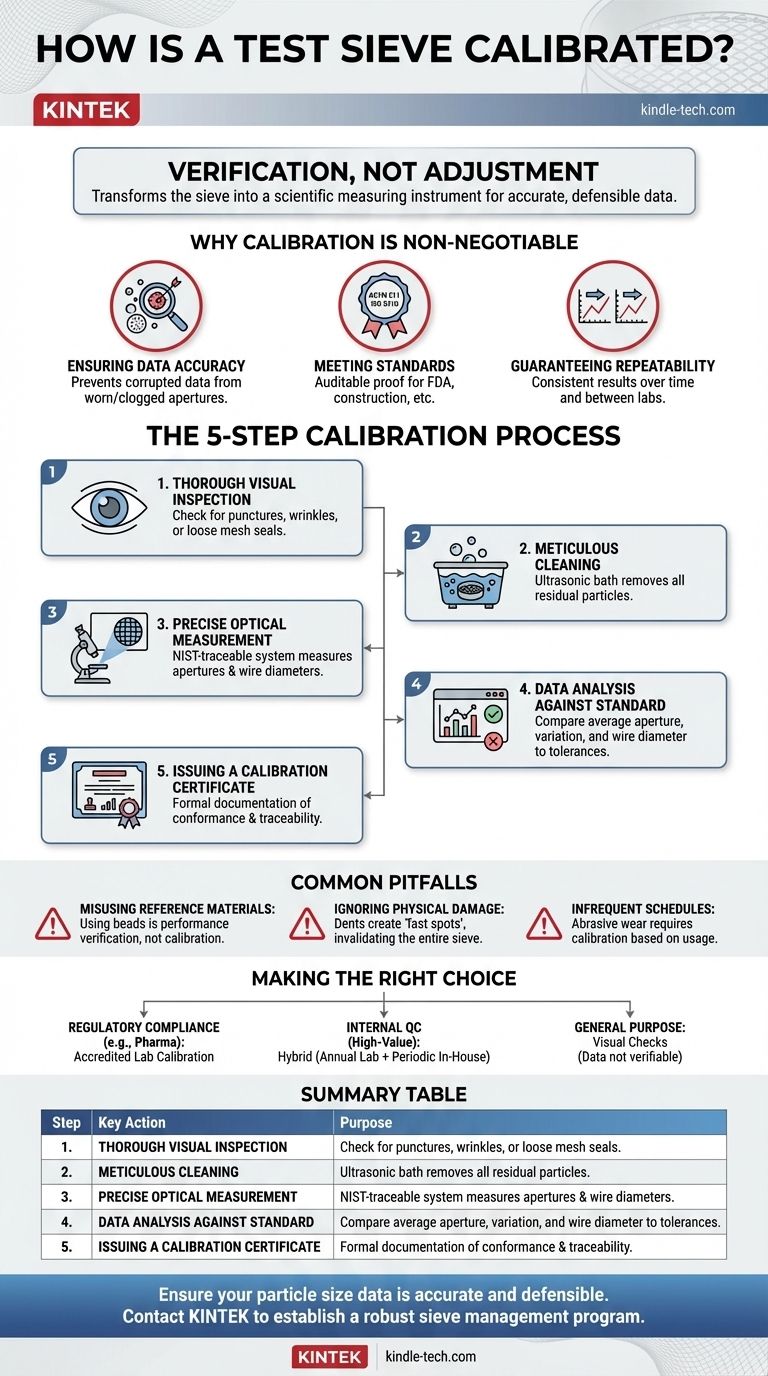

El proceso de calibración: una verificación paso a paso

La calibración de un tamiz es un proceso formal de varios pasos que generalmente realiza un laboratorio acreditado con equipo especializado.

Paso 1: Inspección visual exhaustiva

Antes de tomar cualquier medida, el tamiz se examina en busca de defectos graves. Esto incluye verificar si hay perforaciones, arrugas o flacidez en la malla, así como asegurarse de que la malla esté tensa y sellada uniformemente al marco. Un marco dañado o un sello de malla suelto pueden comprometer la prueba.

Paso 2: Limpieza meticulosa

El tamiz debe estar perfectamente limpio. Cualquier partícula residual alojada en la malla oscurecerá las aberturas y dará lugar a mediciones inexactas. Un baño ultrasónico es el método estándar para asegurar que todas las aberturas estén despejadas.

Paso 3: Medición óptica precisa

Este es el corazón de la calibración. El tamiz se coloca en una platina debajo de un comparador óptico especializado, trazable al NIST, o un sistema automatizado de imágenes de video. Este instrumento proyecta una vista magnificada de la malla en una pantalla, lo que permite mediciones digitales extremadamente precisas.

Paso 4: Análisis de datos según el estándar

El sistema mide un número estadísticamente significativo de aberturas y diámetros de alambre en toda la superficie del tamiz. El análisis se centra en criterios clave definidos por el estándar relevante (por ejemplo, ASTM E11):

• Tamaño promedio de la abertura: ¿El tamaño medio de la abertura está dentro del rango permitido?
• Variación máxima: ¿Alguna abertura individual excede el tamaño máximo permitido?
• Diámetro del alambre: ¿Los alambres que forman la malla están dentro de la tolerancia de diámetro especificada?

Paso 5: Emisión de un certificado de calibración

Si el tamiz cumple con todas las especificaciones, se certifica. Se emite un certificado de calibración formal, que incluye los datos de medición reales, una declaración de conformidad con el estándar específico e información sobre la trazabilidad de la medición a un instituto nacional de metrología como el NIST.

Errores comunes y conceptos erróneos

Comprender la diferencia entre la verdadera calibración y las simples comprobaciones de rendimiento es crucial para mantener la integridad de los datos.

Uso indebido de materiales de referencia para la "calibración"

Un error común es usar materiales de referencia certificados (como perlas de vidrio de tamaño preciso) y asumir que esto "calibra" el tamiz. Esto es una verificación de rendimiento, no una calibración.

Si bien esta prueba puede indicar un problema importante, no proporciona las mediciones físicas detalladas requeridas para una verdadera certificación. Le dice que un tamiz podría estar defectuoso, pero la calibración le dice exactamente cómo y por qué.

Ignorar el daño físico

Una pequeña abolladura o pliegue en la malla puede parecer insignificante, pero puede distorsionar docenas de aberturas en esa área, creando un "punto rápido" que invalida el rendimiento de todo el tamiz. Cualquier tamiz con daño visible debe retirarse del servicio de inmediato.

Programas de calibración poco frecuentes

Los tamices se desgastan con el uso. La naturaleza abrasiva de muchos materiales ensancha gradualmente las aberturas y adelgaza los alambres. La frecuencia de calibración debe basarse en el uso, y los tamices que se usan a diario requieren comprobaciones mucho más frecuentes que los que se usan semanal o mensualmente.

Tomar la decisión correcta para su objetivo

La implementación de un programa de gestión de tamices requiere que el nivel de rigor se ajuste a la criticidad de su aplicación.

• Si su enfoque principal es el cumplimiento normativo (por ejemplo, productos farmacéuticos, aeroespacial): Debe utilizar un laboratorio externo acreditado para la calibración y certificación formal. No hay sustituto para este nivel de trazabilidad.
• Si su enfoque principal es el control de calidad interno para un producto de alto valor: Un enfoque híbrido es efectivo. Programe calibraciones formales de terceros anualmente y realice verificaciones de rendimiento internas con materiales de referencia trimestral o mensualmente.
• Si su enfoque principal es la clasificación de propósito general o de bajo impacto: Las inspecciones visuales regulares para detectar daños y una limpieza exhaustiva pueden ser suficientes, pero debe aceptar que los datos resultantes no se consideran verificables para fines de garantía de calidad.

Un programa robusto de calibración de tamices transforma su análisis del tamaño de partícula de una estimación en una medición verificable y confiable.

Tabla resumen:

Paso de calibración	Acción clave	Propósito
1. Inspección visual	Verificar daños, arrugas o malla suelta.	Identificar defectos graves que invalidan el tamiz.
2. Limpieza meticulosa	Usar un baño ultrasónico para eliminar todas las partículas.	Asegurar que las aberturas estén despejadas para una medición precisa.
3. Medición óptica	Usar un comparador trazable al NIST para medir las aberturas y el diámetro del alambre.	Obtener datos precisos y objetivos sobre el estado físico del tamiz.
4. Análisis de datos	Comparar las mediciones con las tolerancias ASTM E11 o ISO 3310.	Certificar que el tamiz cumple con el estándar requerido.
5. Certificación	Emitir un certificado formal con los datos de medición.	Proporcionar prueba auditable de cumplimiento y trazabilidad.
