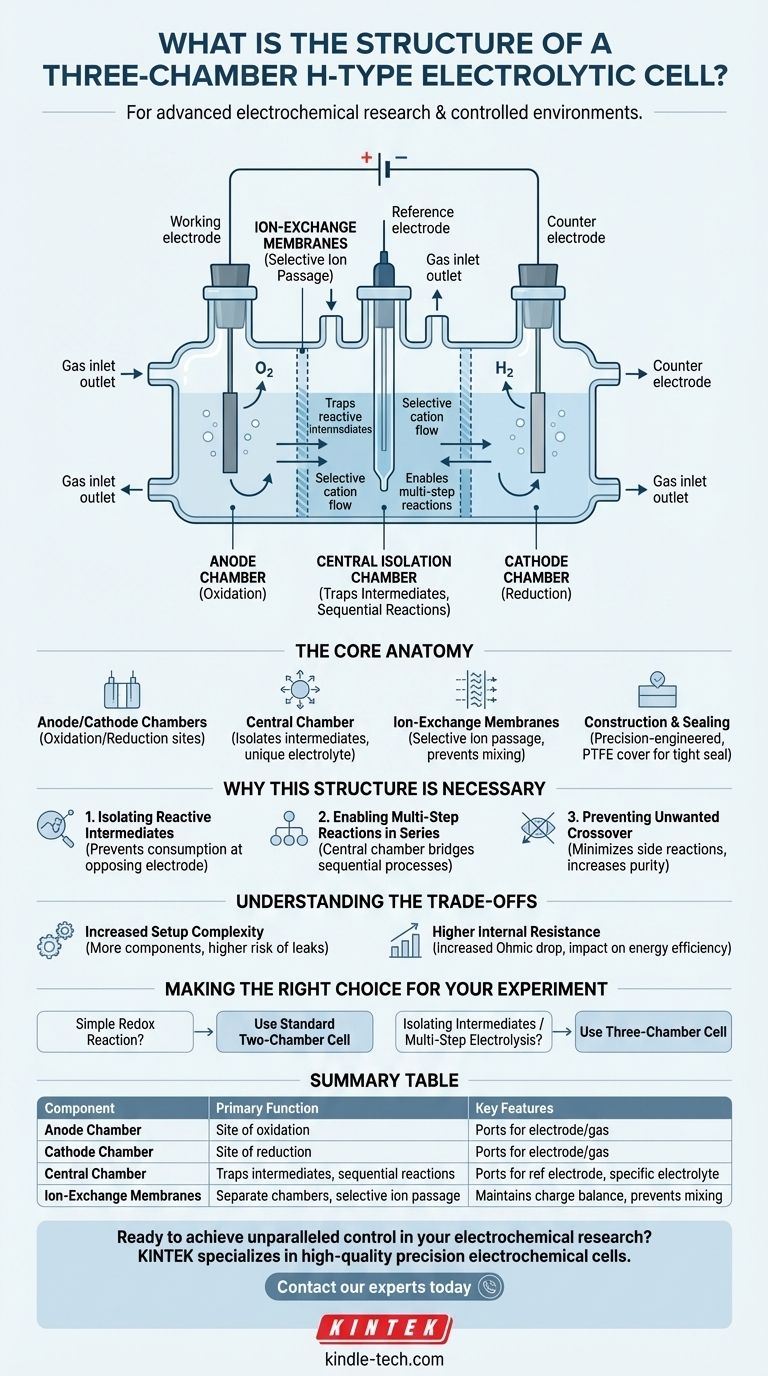

En esencia, una celda electrolítica de tipo H de tres cámaras es una pieza de cristalería especializada compuesta por tres cámaras distintas, orientadas verticalmente. Estas cámaras —un compartimento anódico, un compartimento catódico y una cámara de aislamiento central— están separadas entre sí por membranas de intercambio iónico, lo que permite entornos electroquímicos independientes pero interconectados.
El propósito del diseño de tres cámaras no es simplemente añadir espacio, sino crear un sistema altamente controlado. Permite el aislamiento, la generación y la transformación de especies químicas de maneras imposibles en las celdas estándar de dos cámaras, lo que la hace esencial para estudiar reacciones complejas y de múltiples pasos.
La anatomía central de la celda
Para comprender la función de la celda, primero debemos examinar sus componentes físicos. Cada parte cumple un propósito específico en el control del proceso electroquímico.
Las cámaras anódica y catódica
Las dos cámaras exteriores funcionan como los compartimentos estándar de ánodo y cátodo que se encuentran en cualquier celda de tipo H. El ánodo es donde ocurre la oxidación, y el cátodo es donde ocurre la reducción.
Estas cámaras suelen estar equipadas con puertos para electrodos y para purgar o muestrear gases. Por ejemplo, una configuración común proporciona un puerto de 6,2 mm para el electrodo de trabajo o contraelectrodo y dos puertos de 3,2 mm para tubos de entrada/salida de gas.
La cámara de aislamiento central
Esta cámara central es la característica definitoria del diseño de tres cámaras. Se sitúa entre los compartimentos anódico y catódico, separándolos físicamente.
Esta cámara también incluye su propio conjunto de puertos, a menudo uno para un electrodo adicional (como un electrodo de referencia) y puertos para gas. Su función principal es albergar un electrolito específico o atrapar intermedios reactivos generados en un electrodo antes de que puedan migrar al otro.
El papel de las membranas de intercambio iónico
Las cámaras están separadas por componentes cruciales: membranas de intercambio iónico (o a veces fritas de vidrio). Estas no son paredes impermeables.
Estas membranas son selectivamente permeables, permitiendo el paso de iones específicos (ya sean cationes o aniones) mientras bloquean otros. Esto mantiene la neutralidad de carga a través de la celda al tiempo que evita la mezcla total de las soluciones (anolito y catolito).
Construcción y sellado
Para asegurar una atmósfera controlada y prevenir fugas, estas celdas suelen estar diseñadas con precisión. Muchos diseños utilizan un cuerpo de vidrio tipo brida con una tapa de politetrafluoroetileno (PTFE). Esta configuración permite un sellado hermético, lo cual es crítico para experimentos sensibles al aire o para contener volúmenes pequeños y precisos de solución.
Por qué esta estructura es necesaria
La complejidad del diseño de tres cámaras está directamente relacionada con los experimentos avanzados que permite. Proporciona un nivel de control que las celdas más simples no pueden igualar.
Aislamiento de intermedios reactivos
Muchas reacciones electroquímicas producen intermedios inestables. En una celda de dos cámaras, estas especies podrían viajar inmediatamente al electrodo opuesto y reaccionar aún más, lo que dificulta su estudio.
La cámara central puede usarse para "atrapar" estos intermedios, permitiendo su análisis o para que participen en una reacción posterior deseada.
Habilitación de reacciones de múltiples pasos en serie
El diseño es ideal para la electrólisis secuencial. Un producto generado en el ánodo puede migrar a la cámara central, donde se convierte en el reactivo para un proceso diferente, antes de que un producto final migre al cátodo para una tercera reacción.
Esto permite a los investigadores construir vías de síntesis complejas dentro de un único sistema electroquímico integrado.
Prevención de la contaminación cruzada no deseada
La separación física proporcionada por la cámara central y las dos membranas es la forma más efectiva de evitar que los reactivos y productos de las cámaras anódica y catódica se mezclen. Esto minimiza las reacciones secundarias y aumenta la pureza y el rendimiento del producto deseado.
Comprendiendo las compensaciones
Aunque potente, el diseño de tres cámaras no siempre es la mejor opción. Sus ventajas conllevan complejidades inherentes.
Mayor complejidad de configuración
Gestionar tres electrolitos separados, dos membranas y múltiples electrodos requiere una configuración experimental más meticulosa. El riesgo de fugas o de un montaje incorrecto es inherentemente mayor que con una celda más simple de dos cámaras.
Mayor resistencia interna
Cada componente añadido a una celda electroquímica aumenta su resistencia interna (caída óhmica). La segunda membrana y el tercer volumen de electrolito en este diseño significan que se requerirá un voltaje más alto para impulsar la misma cantidad de corriente en comparación con una celda de dos cámaras, lo que puede afectar la eficiencia energética.
Tomar la decisión correcta para su experimento
Seleccionar la celda correcta es fundamental para el éxito experimental. La elección debe estar dictada enteramente por la complejidad del sistema electroquímico que se pretende estudiar.
- Si su enfoque principal es una reacción redox simple: Una celda H estándar de dos cámaras suele ser suficiente, más asequible y más fácil de operar.
- Si su enfoque principal es aislar y estudiar intermedios reactivos: El diseño de tres cámaras es esencial para evitar su consumo inmediato en el electrodo opuesto.
- Si su enfoque principal es una electrólisis secuencial de múltiples pasos: La cámara central proporciona el entorno ideal y controlado para unir dos procesos electroquímicos distintos.
En última instancia, la celda de tipo H de tres cámaras es una herramienta sofisticada que otorga al investigador un control preciso sobre el entorno de reacción.
Tabla resumen:
| Componente | Función principal | Características clave |
|---|---|---|
| Cámara anódica | Lugar de la reacción de oxidación | Puertos para electrodo y entrada/salida de gas |
| Cámara catódica | Lugar de la reacción de reducción | Puertos para electrodo y entrada/salida de gas |
| Cámara de aislamiento central | Atrapa intermedios; permite reacciones secuenciales | Puertos para electrodo de referencia/gas; alberga electrolito específico |
| Membranas de intercambio iónico | Separan las cámaras; permiten el paso selectivo de iones | Mantiene el equilibrio de carga; evita la mezcla de soluciones |
