¿Cuál es el rango de volumen típico para una sola cámara de la celda electrolítica? Una guía de dimensionamiento para su laboratorio

Típicamente, el volumen para una sola cámara de una celda electrolítica oscila entre tan solo 10 mL y hasta 500 mL, con algunas opciones estándar que se extienden hasta 1000 mL. Este rango cubre la gran mayoría de las aplicaciones de laboratorio, desde la investigación fundamental hasta la síntesis a pequeña escala. Fundamentalmente, la mayoría de los proveedores también ofrecen fabricación personalizada para volúmenes fuera de este rango común para satisfacer necesidades experimentales específicas.

Si bien un volumen estándar de cámara de celda electrolítica suele estar entre 50 mL y 500 mL, la elección correcta no se trata de encontrar un tamaño "típico". Se trata de hacer coincidir el volumen de la celda con sus requisitos experimentales específicos, como la escala de su reacción, el tamaño de sus electrodos y la necesidad de estabilidad del electrolito.

Por qué el volumen es un parámetro crítico

Elegir el volumen de celda correcto es una de las primeras y más importantes decisiones al diseñar un experimento electroquímico. Influye directamente en la validez, reproducibilidad y escalabilidad de sus resultados.

Impacto en la estabilidad del electrolito

Un mayor volumen de electrolito actúa como un amortiguador contra el cambio. En experimentos de larga duración, minimiza los cambios en el pH, la concentración del analito y el agotamiento de iones cerca de los electrodos.

Esta estabilidad es fundamental para garantizar que las condiciones de su experimento permanezcan constantes, lo que lleva a datos más fiables e interpretables.

Acomodación de electrodos y sondas

La celda debe proporcionar suficiente espacio para albergar el electrodo de trabajo, el contraelectrodo y el electrodo de referencia sin que se toquen o causen interferencias eléctricas.

Volúmenes más pequeños (menos de 50 mL) pueden presentar un desafío físico, requiriendo una colocación cuidadosa para evitar cortocircuitos o señales electroquímicas distorsionadas.

Coincidencia con la escala experimental

El volumen requerido está fundamentalmente ligado a su objetivo. Las celdas de pequeño volumen son ideales para la detección de catalizadores o la realización de estudios fundamentales con materiales caros.

Se necesitan volúmenes mayores para la electrólisis a granel, donde el objetivo es producir una cantidad significativa de producto, o para el desarrollo de procesos a escala piloto.

Tipos de celdas comunes y sus volúmenes

Diferentes configuraciones experimentales requieren diferentes geometrías de celda, cada una con un rango de volumen común.

Celdas estándar tipo vaso de precipitados (10 mL - 1000 mL)

Estos son el tipo más común, típicamente hechos de vidrio o PTFE, y utilizados para voltamperometría estándar de tres electrodos. Su amplio rango de volumen los hace versátiles para muchas aplicaciones.

Las versiones súper selladas de estas celdas, diseñadas para experimentos sensibles al aire o herméticos a los gases, se encuentran a menudo en el rango más pequeño de 10 mL a 100 mL para garantizar un sellado fiable.

Celdas tipo H (30 mL - 500 mL por cámara)

Las celdas tipo H constan de dos cámaras separadas por una membrana o frita. Son esenciales para experimentos en los que se deben aislar los productos o procesos que ocurren en el ánodo y el cátodo.

El rango de volumen, típicamente de 30 mL a 500 mL, se aplica a cada cámara individual.

Comprendiendo las compensaciones

Elegir un volumen es un acto de equilibrio. Optimizar un factor puede introducir limitaciones en otro.

El problema con volúmenes excesivamente grandes

El uso de una celda demasiado grande desperdicia materiales caros, como el electrolito, el disolvente y cualquier catalizador o analito disuelto.

También puede dificultar el logro de una temperatura uniforme y puede requerir electrodos más grandes y costosos para mantener densidades de corriente apropiadas.

Los riesgos de volúmenes excesivamente pequeños

Un volumen demasiado pequeño puede conducir a un rápido agotamiento del analito, causando cambios significativos de concentración durante el experimento y sesgando los resultados.

La proximidad de los electrodos también puede causar contaminación, donde los productos del contraelectrodo se difunden y reaccionan en el electrodo de trabajo.

Factores clave más allá del volumen

Más allá del número de mililitros, debe considerar otras características de diseño críticas que a menudo están vinculadas al tamaño de la celda.

Compatibilidad de materiales

Las celdas se fabrican comúnmente de vidrio de borosilicato, cuarzo o PTFE. La elección depende completamente de su sistema químico; por ejemplo, se requiere PTFE para experimentos que involucren ácido fluorhídrico, que ataca el vidrio.

Configuración del puerto

Las celdas estándar a menudo vienen con una tapa que presenta un número y tamaño específicos de puertos. Una configuración común incluye tres puertos más grandes (~6.2 mm) para los electrodos y dos puertos más pequeños (~3.2 mm) para el burbujeo o la ventilación de gas. Asegúrese de que los puertos coincidan con su equipo.

Tomando la decisión correcta para su experimento

Para seleccionar la celda adecuada, alinee el volumen y el tipo con su objetivo principal de investigación.

• Si su enfoque principal es la investigación fundamental o la detección de catalizadores: Un volumen más pequeño (10-100 mL) es eficiente para conservar materiales preciosos y permite pruebas rápidas.
• Si su enfoque principal son los experimentos de larga duración o la síntesis a granel: Un volumen mayor (100-500+ mL) proporciona mayor estabilidad al minimizar los cambios en la concentración y temperatura del electrolito.
• Si su enfoque principal es la separación de procesos anódicos y catódicos: Una celda tipo H es innegociable, y el volumen de la cámara dependerá de la escala de sus reacciones separadas.
• Si su enfoque principal es la electroquímica sensible al aire o relacionada con gases: Es necesaria una celda sellada, donde la calidad del sellado suele ser más crítica que el volumen específico.

En última instancia, seleccionar el volumen de celda correcto se trata de garantizar la integridad y relevancia de sus datos electroquímicos.

Tabla resumen:

Tipo de celda	Rango de volumen típico (por cámara)	Caso de uso principal
Estilo vaso de precipitados estándar	10 mL - 1000 mL	Versátil para voltamperometría y uso general
Celda tipo H	30 mL - 500 mL	Aislamiento de reacciones de ánodo/cátodo
Celdas pequeñas/selladas	10 mL - 100 mL	Detección de catalizadores, experimentos sensibles al aire

¿Listo para encontrar la celda electrolítica perfecta para su investigación?

Elegir el volumen correcto es fundamental para obtener resultados válidos y reproducibles. KINTEK se especializa en equipos de laboratorio de alta calidad, incluida una amplia gama de celdas electrolíticas estándar y personalizadas para todas sus necesidades de laboratorio. Nuestros expertos pueden ayudarle a seleccionar la celda ideal para que coincida con la escala de su experimento, la compatibilidad de materiales y los requisitos de rendimiento.

Contacte a nuestro equipo hoy para discutir su aplicación específica y asegurarse de que su configuración electroquímica esté optimizada para el éxito.

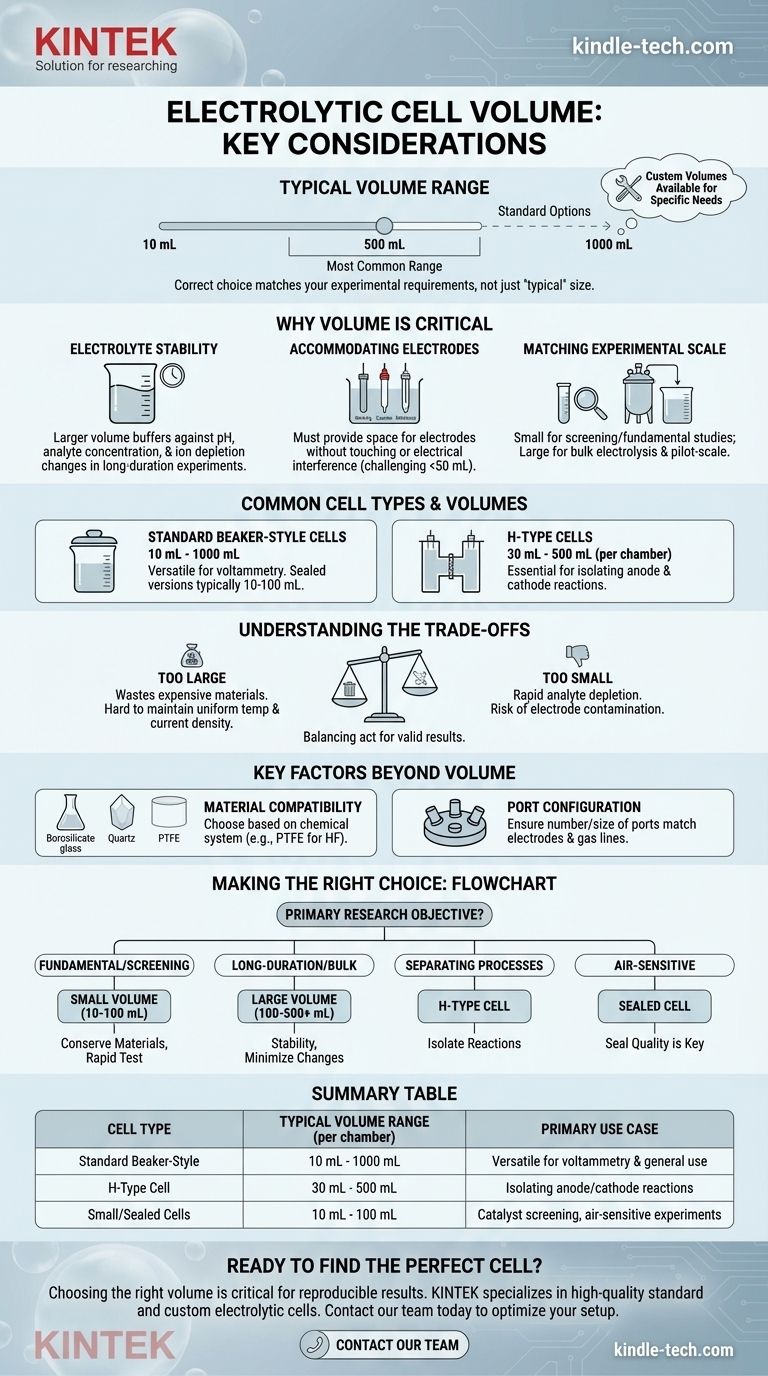

Guía Visual
