La respuesta corta es que no existe un tamaño estándar. Los blancos de pulverización catódica se fabrican en una amplia variedad de formas y tamaños porque sus dimensiones están determinadas completamente por el diseño del sistema de pulverización catódica específico en el que se utilizan. Las configuraciones comunes incluyen formas circulares, rectangulares y tubulares (cilíndricas), que van desde pequeños discos para investigación hasta grandes placas para producción industrial.
La clave es que el tamaño y la forma de un blanco de pulverización catódica no son variables independientes; están dictados por el diseño de la herramienta de pulverización y la aplicación prevista. Por lo tanto, el enfoque no debe ser encontrar un tamaño "estándar", sino comprender los requisitos de un sistema específico.
Por qué las dimensiones del blanco son específicas de la herramienta
La geometría de un blanco de pulverización catódica está fundamentalmente ligada a la arquitectura de la cámara de deposición y a los objetivos del proceso. El fabricante del equipo de pulverización especifica las dimensiones exactas requeridas para un funcionamiento adecuado.
El papel del sistema de pulverización
Cada sistema de pulverización, desde un pequeño recubridor a escala de laboratorio hasta una máquina industrial masiva, tiene un componente llamado magnetrón o conjunto de cátodo donde se monta el blanco. El tamaño de este conjunto determina directamente el tamaño requerido del blanco.
Este conjunto es responsable tanto de sujetar el blanco como, en la mayoría de los casos, de proporcionar refrigeración por agua a través de una placa de respaldo unida.
Configuraciones geométricas comunes
Aunque los tamaños son personalizados, los blancos generalmente se dividen en algunas formas comunes, cada una adecuada para diferentes aplicaciones.
- Blancos circulares: Son muy comunes en sistemas de investigación y desarrollo (I+D) debido a su eficiencia en el recubrimiento de sustratos más pequeños y uniformes como las obleas de silicio. Los diámetros de 2 a 4 pulgadas son típicos para entornos de laboratorio.
- Blancos rectangulares: Se utilizan para recubrir sustratos grandes y planos de manera uniforme. Piense en aplicaciones como vidrio arquitectónico, pantallas planas o células solares, donde los blancos pueden tener más de un metro de largo.
- Blancos tubulares/cilíndricos: Se utilizan en sistemas industriales en línea de alto rendimiento. Pueden girar durante la pulverización, lo que conduce a una muy alta utilización del material y a una larga vida útil.
Más allá del tamaño: las propiedades críticas de un blanco
Centrarse únicamente en el tamaño pasa por alto los aspectos más importantes de un blanco de pulverización catódica. La calidad y las características del material del blanco en sí tienen un impacto mucho mayor en la película delgada final.
Control de pureza e impurezas
La pureza del material del blanco es primordial. Cualquier impureza o contaminante presente en el blanco será pulverizado junto con el material deseado, incorporándose a la película depositada y potencialmente arruinando sus propiedades eléctricas, ópticas o mecánicas.
Densidad y microestructura
Es esencial un blanco de alta densidad con una microestructura uniforme y de grano fino. Los blancos de baja densidad con huecos pueden causar inestabilidad en el proceso y defectos en la película. Un tamaño de grano consistente asegura una tasa de pulverización estable y predecible durante la vida útil del blanco.
Integridad física
Los blancos deben estar libres de grietas o huecos. Normalmente se unen a una placa de respaldo metálica (a menudo de cobre) que proporciona soporte mecánico y facilita la eliminación del calor. Una unión deficiente o un blanco agrietado pueden provocar un sobrecalentamiento y una falla catastrófica durante el proceso.
Comprender las compensaciones
La elección de la geometría del blanco implica equilibrar el costo, la eficiencia y los requisitos de la aplicación.
Dimensiones estándar vs. personalizadas
Los blancos para sistemas de I+D comunes (por ejemplo, circulares de 2 o 3 pulgadas) a menudo están disponibles como artículos estándar, lo que los hace relativamente económicos y rápidos de adquirir.
Por el contrario, los blancos grandes o de formas únicas para equipos industriales especializados se fabrican a medida, lo que conlleva costos significativamente más altos y plazos de entrega más largos.
Forma del blanco y utilización del material
Las diferentes formas ofrecen diferentes niveles de eficiencia. Los blancos planos (circulares y rectangulares) son más simples y económicos de fabricar.
Sin embargo, los blancos tubulares o en forma de anillo, aunque más caros, pueden ofrecer una utilización del material mucho mayor porque pueden girar, exponiendo material fresco y evitando el patrón de erosión profundo de "pista de carreras" común en los blancos de magnetrón planos.
Tomar la decisión correcta para su objetivo
La selección de un blanco comienza y termina con las especificaciones de su sistema de deposición.
- Si su enfoque principal es I+D: Lo más probable es que utilice blancos circulares pequeños y comunes definidos por el fabricante de su recubridor a escala de laboratorio.
- Si su enfoque principal es el recubrimiento industrial de gran superficie: Su sistema requerirá blancos rectangulares o tubulares grandes con dimensiones precisas y personalizadas.
- Si su enfoque principal es la fiabilidad del proceso: Debe priorizar la calidad del material (alta pureza, alta densidad y microestructura uniforme) por encima de todos los demás factores.
En última instancia, el blanco correcto es el que cumple con las especificaciones físicas exactas de su equipo y las estrictas demandas de calidad del material de su aplicación.
Tabla resumen:
| Forma común del blanco | Aplicaciones típicas | Consideraciones clave |
|---|---|---|
| Circular | I+D, Recubrimiento de obleas de silicio | Común en sistemas de laboratorio (por ejemplo, diámetros de 2-4 pulgadas) |
| Rectangular | Vidrio arquitectónico, pantallas, células solares | Se utiliza para sustratos grandes y planos; puede tener más de un metro de largo |
| Tubular/Cilíndrico | Recubrimiento industrial de alto rendimiento | Alta utilización del material; gira durante el uso |
¿Tiene dificultades para encontrar el blanco de pulverización catódica adecuado para su equipo específico?
En KINTEK, nos especializamos en la fabricación de equipos de laboratorio y consumibles de alta calidad, incluidos blancos de pulverización catódica personalizados adaptados a las especificaciones exactas de su sistema. Entendemos que el blanco correcto es fundamental para la fiabilidad del proceso y la calidad de la película.
Ofrecemos:
- Fabricación personalizada: Blancos en formas circulares, rectangulares o tubulares para adaptarse a su herramienta.
- Calidad superior del material: Blancos de alta pureza y alta densidad con microestructura uniforme para un rendimiento consistente.
- Soporte experto: Orientación para garantizar la compatibilidad y los resultados óptimos para sus necesidades de I+D o producción.
No permita que las especificaciones del blanco ralenticen su investigación o producción. Contacte con KINTEK hoy mismo para una consulta y deje que nuestros expertos le ayuden a conseguir la solución de pulverización perfecta.

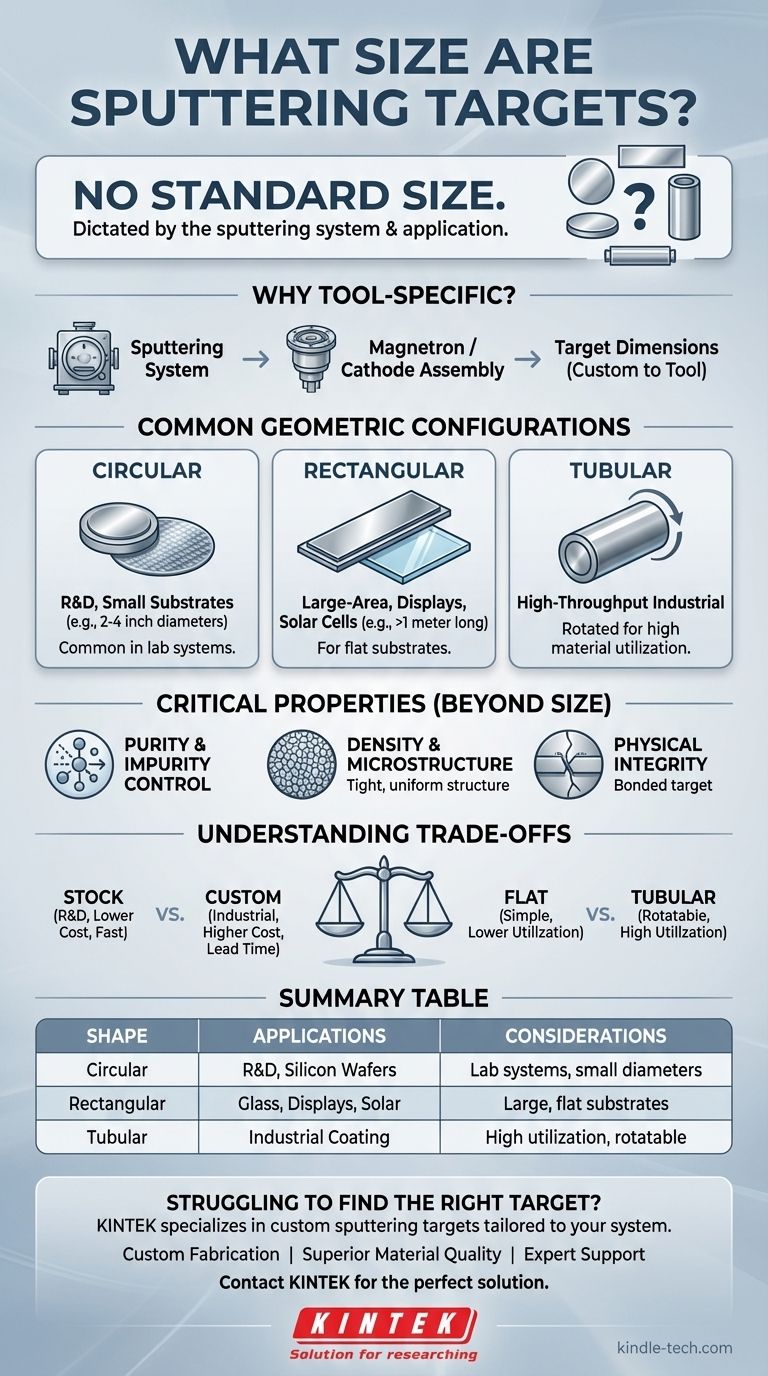

Guía Visual
