En esencia, un congelador de ultra baja temperatura (ULT) funciona utilizando dos sistemas de refrigeración en secuencia, un proceso conocido como refrigeración en cascada. A diferencia de un congelador doméstico estándar que utiliza un único bucle de enfriamiento, un congelador ULT utiliza un circuito de refrigeración primario para enfriar un circuito secundario. Este enfoque de dos etapas permite que el circuito secundario comience desde un punto mucho más frío, lo que le permite alcanzar temperaturas extremas de -80 °C o menos.
El concepto crítico a entender es que un congelador ULT es esencialmente un "congelador dentro de un congelador". El primer sistema elimina el calor del segundo, y el segundo sistema elimina el calor de la cámara interior, lo que le permite alcanzar temperaturas mucho más allá de la capacidad de cualquier refrigerante único.
Por qué un congelador estándar no es suficiente
Para comprender el sistema en cascada, primero debemos reconocer las limitaciones físicas de un solo ciclo de refrigeración cuando se buscan temperaturas tan extremas.
Los límites de un solo refrigerante
Cada refrigerante tiene un rango óptimo de funcionamiento de temperatura y presión. Para absorber calor y enfriarse, un refrigerante debe evaporarse a una presión muy baja.
A una temperatura objetivo como -80 °C, la presión requerida para un refrigerante estándar sería tan baja que se acercaría al vacío. Los compresores no están diseñados para operar de manera eficiente, o en absoluto, en estas condiciones de vacío.
El problema del rechazo de calor
Para que cualquier ciclo de refrigeración funcione, el refrigerante comprimido debe poder liberar su calor al ambiente circundante (la habitación).
Para ello, el refrigerante en las bobinas del condensador debe estar significativamente más caliente que el aire ambiente. Lograr esta enorme diferencia de temperatura —de -80 °C en el interior a más de +30 °C en el exterior— en un solo paso es mecánicamente ineficiente y prácticamente imposible con los refrigerantes comunes.

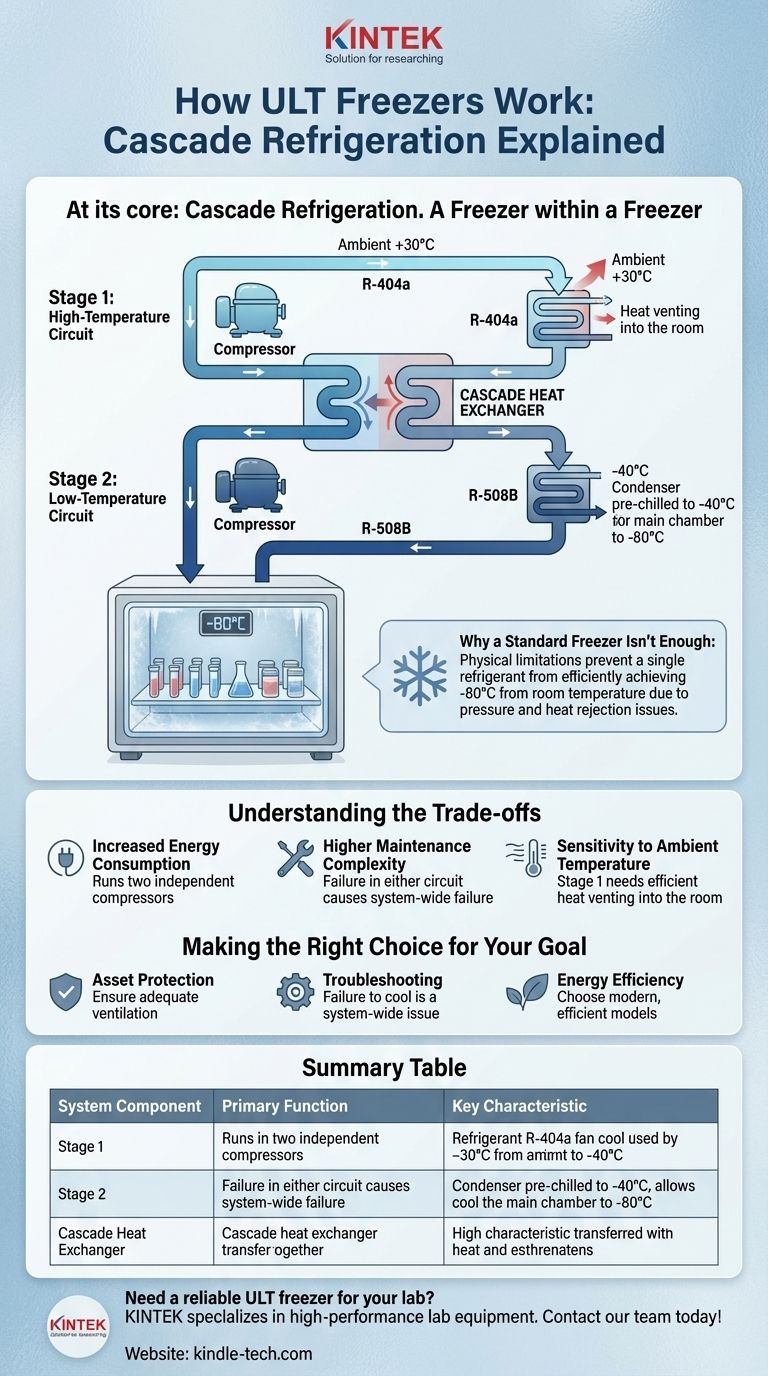

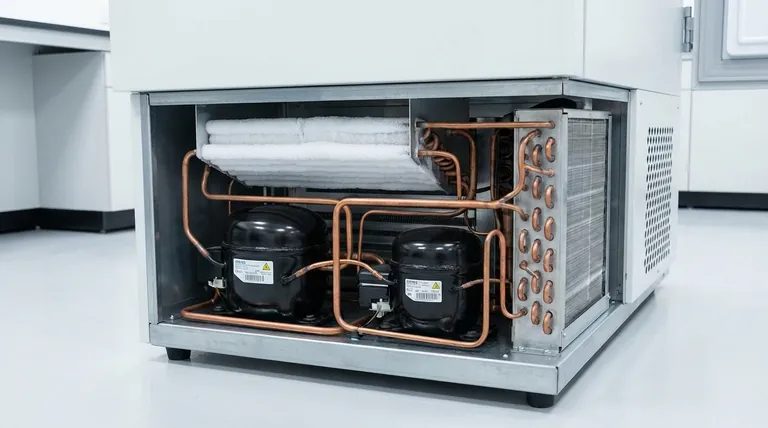

El sistema de refrigeración en cascada explicado
El sistema en cascada resuelve elegantemente estos problemas dividiendo el trabajo en dos etapas interconectadas, cada una con un refrigerante especializado.
Etapa 1: El circuito de alta temperatura
La primera etapa funciona de manera muy similar a un congelador típico. Utiliza un refrigerante de alta presión (como R-404a) para iniciar el proceso de enfriamiento.
Sin embargo, su función principal no es enfriar la cámara principal del congelador. En cambio, absorbe el calor del segundo circuito, típicamente reduciéndolo a alrededor de -40 °C.
Etapa 2: El circuito de baja temperatura
La segunda etapa utiliza un refrigerante especializado de muy baja presión (como R-508B). La clave es que su "ambiente" no es la habitación, sino el ambiente preenfriado a -40 °C creado por la Etapa 1.
Debido a que comienza desde este estado preenfriado, este segundo circuito puede operar fácilmente a las presiones extremadamente bajas necesarias para evaporarse y absorber el calor de la cámara principal, reduciendo su temperatura al objetivo de -80 °C.
El intercambiador de calor: donde se unen las etapas
Los dos circuitos no se mezclan físicamente, pero están conectados térmicamente por un componente crítico llamado intercambiador de calor en cascada.
Aquí, la bobina del evaporador de la primera etapa entra en contacto con la bobina del condensador de la segunda etapa. El calor pasa del segundo circuito al primero, que luego transporta ese calor fuera del sistema y lo ventila a la habitación.
Comprendiendo las compensaciones
Este diseño de dos etapas es muy eficaz, pero introduce complejidad y requiere una gestión cuidadosa.
Mayor consumo de energía
El funcionamiento de dos sistemas de compresores independientes consume significativamente más energía que un congelador de una sola etapa. Esta es una compensación directa por la capacidad de alcanzar y mantener temperaturas extremas.
Mayor complejidad de mantenimiento
Un fallo en cualquiera de los circuitos provocará el fallo de todo el sistema. Una fuga o ineficiencia en la Etapa 1 de alta temperatura impedirá que la Etapa 2 se enfríe lo suficiente, lo que provocará un fallo en cascada. Esto requiere técnicos con conocimientos especializados en sistemas en cascada.
Sensibilidad a la temperatura ambiente
La primera etapa debe ventilar el calor a la habitación circundante. Si la habitación está demasiado caliente o las rejillas de ventilación del congelador están bloqueadas, la Etapa 1 no puede enfriar de manera eficiente. Esto afecta directamente el rendimiento de la Etapa 2, lo que hace que la colocación y la ventilación adecuadas sean absolutamente críticas.
Tomar la decisión correcta para su objetivo
Comprender cómo funciona el sistema en cascada le permite operar y mantener estos activos críticos de manera más efectiva.
- Si su objetivo principal es la protección de activos: Asegúrese de que el congelador tenga suficiente espacio de ventilación a su alrededor y esté en una habitación con clima controlado para maximizar la eficiencia de la primera etapa de enfriamiento.
- Si su objetivo principal es la resolución de problemas: Reconozca que un fallo en el alcance de la temperatura es un problema de todo el sistema; el problema podría residir en el circuito de alta temperatura, incluso si el circuito de baja temperatura parece ser el problema.
- Si su objetivo principal es la eficiencia energética: Elija modelos más nuevos que utilicen compresores más eficientes y refrigerantes respetuosos con el medio ambiente, ya que el diseño en cascada es inherentemente intensivo en energía.
Al ver el congelador ULT como dos sistemas coordinados, puede apreciar mejor sus capacidades y sus requisitos operativos únicos.
Tabla resumen:
| Componente del sistema | Función principal | Característica clave |
|---|---|---|
| Etapa 1 (Circuito de alta temperatura) | Enfría el circuito de la segunda etapa | Utiliza un refrigerante estándar (p. ej., R-404a) para alcanzar ~-40 °C |
| Etapa 2 (Circuito de baja temperatura) | Enfría la cámara de almacenamiento principal | Utiliza un refrigerante especializado de baja presión (p. ej., R-508B) para alcanzar -80 °C o menos |
| Intercambiador de calor en cascada | Transfiere calor entre las dos etapas | Permite que la Etapa 1 absorba el calor del condensador de la Etapa 2 |
