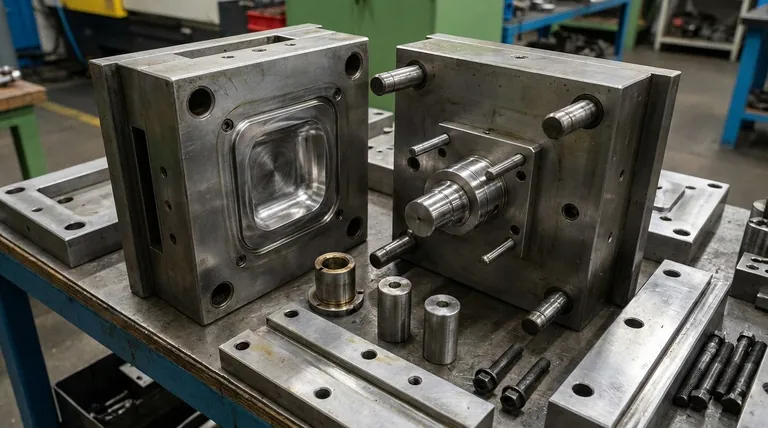

En esencia, un ensamblaje de molde es un sistema de ingeniería de precisión de piezas entrelazadas diseñadas para dar forma a material fundido en un producto final. Si bien un molde simple puede ser solo dos mitades, un molde de producción se compone de tres grupos funcionales distintos: las placas del marco que sujetan todo, los componentes mecánicos que guían y accionan el molde, y el utillaje de cavidad que forma directamente la pieza.
Un molde se entiende mejor como dos sistemas principales que trabajan al unísono. La Base del Molde proporciona el marco estructural y la acción mecánica, mientras que el Utillaje de Cavidad y Núcleo son los componentes mecanizados a medida que definen la geometría de la pieza final.
La Base: La Base del Molde
La base del molde es el marco o chasis estandarizado de todo el ensamblaje. Proporciona la integridad estructural, la alineación y los puntos de montaje para todos los demás componentes.
Placas A y B (Mitades de Cavidad y Núcleo)
Todo el molde se divide en dos mitades. El lado A, o mitad de cavidad, generalmente permanece estacionario y es donde se inyecta el plástico u otro material. El lado B, o mitad de núcleo, es la mitad móvil que contiene el sistema para expulsar la pieza terminada.
Placas de Soporte y Sujeción
Estas placas proporcionan rigidez a los insertos de núcleo y cavidad, evitando que se flexionen bajo la inmensa presión de la inyección. Las placas de sujeción son las placas más externas utilizadas para asegurar el ensamblaje del molde en la máquina de moldeo.
Bloques Espaciadores y Elevadores (Risers)
Los bloques espaciadores crean un espacio dentro del lado B de la base del molde. Este espacio es esencial ya que alberga todo el sistema de expulsión, permitiéndole moverse hacia adelante e impulsar la pieza fuera del molde.
El Sistema Mecánico: Componentes Funcionales
Estas son las partes activas del molde que aseguran una alineación precisa, la entrega de material y el ciclo de expulsión de la pieza una y otra vez.
Componentes de Alineación
Los pasadores y casquillos guía son los componentes de alineación más críticos. Estos pasadores de acero endurecido en una mitad del molde encajan perfectamente con los casquillos en la otra, asegurando que la cavidad y el núcleo se alineen con extrema precisión cada vez que el molde se cierra. La desalineación da como resultado defectos como "rebaba" (flash).
La Ruta de Inyección
El casquillo de bebedero (sprue bushing) es el punto de entrada del material fundido desde la boquilla de la máquina. Desde allí, el material viaja a través de canales conocidos como canales de alimentación (runners) para llegar a las puertas (gates), que son las aberturas específicas hacia la cavidad de la pieza misma.
El Sistema de Expulsión
Una vez que la pieza se enfría y solidifica, se activa el sistema de expulsión. Una placa empuja una serie de pasadores expulsores (ejector pins) hacia adelante, que presionan contra la pieza para empujarla fuera de la mitad del núcleo del molde. Para características más complejas, se pueden usar elevadores (lifters) o manguitos (sleeves) para expulsar la pieza sin dañarla.
El Sistema de Conformado: Utillaje de Cavidad y Núcleo
Esta es la parte "personalizada" del molde. Si bien la base del molde a menudo está estandarizada, la cavidad y el núcleo se mecanizan de forma única para crear la geometría específica de la pieza deseada.
La Cavidad
La cavidad es el bolsillo mecanizado, generalmente en el lado A del molde, que forma las superficies externas de la pieza moldeada. A menudo se la conoce como la mitad hembra de la herramienta.
El Núcleo
El núcleo es la protuberancia mecanizada, generalmente en el lado B, que forma las superficies internas de la pieza. Es la mitad macho de la herramienta que encaja dentro de la cavidad cuando el molde está cerrado.
Comprender las Compensaciones (Trade-offs)
Diseñar un ensamblaje de molde es una serie de compromisos de ingeniería entre costo, complejidad y rendimiento.
Simplicidad frente a Complejidad de la Pieza
Un molde simple de "abrir y cerrar" sin partes móviles además del sistema de expulsión es fiable y rentable. Sin embargo, para crear piezas con socavaduras o características laterales, se requieren mecanismos complejos como correderas (slides) o elevadores (lifters), lo que aumenta significativamente el costo y los requisitos de mantenimiento del molde.
Acero para Herramientas frente a Longevidad del Molde
El tipo de acero utilizado para el núcleo y la cavidad es una decisión crítica. Los aceros más blandos como el aluminio son baratos y fáciles de mecanizar, lo que los hace ideales para prototipos. Los aceros para herramientas endurecidos son mucho más caros y difíciles de mecanizar, pero pueden soportar millones de ciclos de producción sin desgaste.
Expulsión frente a Estética de la Pieza
La colocación y el tamaño de los pasadores expulsores son un equilibrio constante. Necesita suficiente fuerza y área de superficie para expulsar la pieza limpiamente sin deformarla, pero cada pasador expulsor dejará una pequeña marca circular, a menudo indeseable, en la superficie de la pieza final.
Tomar la Decisión Correcta para su Objetivo
La composición de su ensamblaje de molde debe reflejar directamente el objetivo de su proyecto.
- Si su enfoque principal es la creación de prototipos de bajo volumen: Opte por una base de molde simplificada, posiblemente hecha de aluminio o acero preendurecido, para minimizar el costo inicial y el tiempo de entrega.
- Si su enfoque principal es la producción de gran volumen: Invierta en una base de molde de alta calidad con componentes de acero endurecido, canales de refrigeración superiores y un sistema de expulsión optimizado para garantizar la longevidad y minimizar el tiempo de ciclo.
- Si su enfoque principal es crear geometrías complejas: El diseño del núcleo y la cavidad, junto con cualquier corredera y elevador necesario, será la parte más crítica y costosa del ensamblaje.
Comprender cómo funcionan estos componentes individuales como un sistema completo es la clave para diseñar, solucionar problemas y producir piezas moldeadas de calidad.
Tabla de Resumen:
| Grupo de Componentes del Ensamblaje del Molde | Partes Clave | Función Principal |
|---|---|---|
| La Base del Molde (Fundación) | Placas A/B, Placas de Soporte, Bloques Espaciadores | Proporciona el marco estructural y alberga otros componentes. |
| Sistema Mecánico | Pasadores/Casquillos Guía, Casquillo de Bebedero, Canales de Alimentación, Pasadores Expulsores | Asegura la alineación, la entrega de material y la expulsión de la pieza. |
| Utillaje de Cavidad y Núcleo (Conformado) | Cavidad (Mitad Hembra), Núcleo (Mitad Macho) | Define la geometría y los detalles superficiales de la pieza final. |
