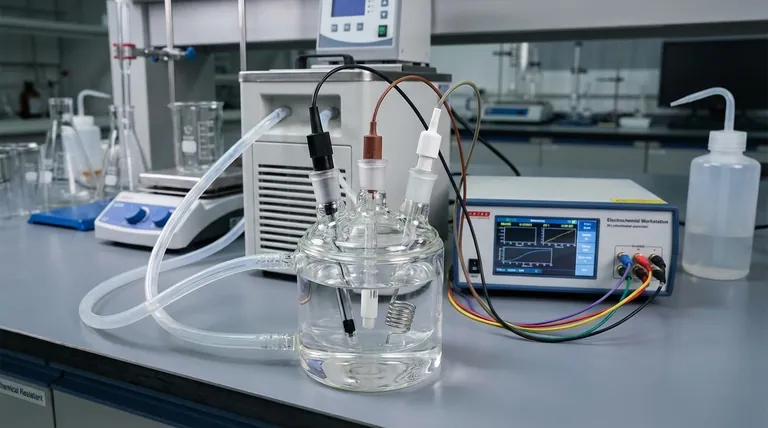

La configuración experimental estándar para una celda electrolítica de doble capa con baño de agua es un sistema de tres electrodos gestionado por una estación de trabajo electroquímica. Este sistema consta de un electrodo de trabajo donde ocurre la reacción de interés, un contraelectrodo para completar el circuito eléctrico y un electrodo de referencia para proporcionar un potencial estable para mediciones precisas. Todo el conjunto opera dentro de un baño de agua a temperatura constante para asegurar la estabilidad térmica durante todo el experimento.
El propósito principal de este sistema es lograr tanto precisión electroquímica como estabilidad térmica. La configuración de tres electrodos aísla y mide con precisión la reacción deseada, mientras que el baño de agua elimina las fluctuaciones de temperatura, lo que lleva a resultados experimentales altamente precisos y repetibles.
La anatomía del sistema
Una celda electrolítica de doble capa es más que un simple recipiente; es un sistema integrado diseñado para el control. Comprender sus componentes revela su función.
La configuración de tres electrodos
El corazón de la medición electroquímica es el sistema de tres electrodos. Cada electrodo tiene un papel distinto:
- Electrodo de trabajo (WE): Esta es la superficie donde tiene lugar la reacción electroquímica específica que se está estudiando.
- Electrodo de referencia (RE): Este electrodo mantiene un potencial constante y conocido. Todas las mediciones de voltaje del electrodo de trabajo se realizan en relación con la referencia, lo que garantiza la precisión.
- Contraelectrodo (CE): También llamado electrodo auxiliar, su función es pasar corriente al electrodo de trabajo, completando el circuito sin interferir con el potencial estable del electrodo de referencia.
El diseño de doble capa para la estabilidad térmica
La característica distintiva de la celda es su construcción de doble pared, que crea una camisa para un líquido a temperatura constante. Este baño de agua no es una característica pasiva; es fundamental para el control.
El baño de agua mitiga el calor generado por la propia reacción de electrólisis o absorbido del ambiente. Esto proporciona una distribución uniforme de la temperatura en la celda interior, evitando puntos calientes locales y asegurando que la reacción proceda de manera consistente.
La estructura en forma de H para la separación
Muchas de estas celdas presentan una estructura en forma de H, que divide la celda en dos cámaras distintas (por ejemplo, una cámara de ánodo y una de cátodo).
Estas cámaras suelen estar separadas por una membrana de intercambio iónico reemplazable. Este diseño permite que las reacciones en cada cámara procedan de forma independiente al tiempo que permite el transporte de iones necesario para mantener la neutralidad de la carga, mejorando aún más la precisión experimental.
Comprender las compensaciones y las mejores prácticas
El funcionamiento y mantenimiento adecuados son fundamentales para obtener datos fiables y garantizar la longevidad del equipo. Los errores aquí pueden comprometer sus resultados o dañar la celda.
El peligro de la esterilización a alta temperatura
Aunque los componentes de vidrio de la celda se pueden esterilizar en autoclave a 121 °C, nunca debe calentar ni autoclavar toda la celda ensamblada.
La tapa de PTFE (Teflón) se expandirá significativamente cuando se caliente y es posible que no vuelva a su forma original, arruinando su sellado y dejando la celda inutilizable. Siempre desmonte la celda y esterilice solo las piezas de vidrio.
Protocolo de limpieza posterior al experimento
Los residuos pueden contaminar futuros experimentos. Inmediatamente después de su uso, apague todo el equipo y retire con cuidado los electrodos.
Deseche el electrolito y enjuague la celda varias veces con agua destilada. Si quedan residuos persistentes, use un ácido o una base diluidos para la limpieza, pero primero confirme que no corroerá la celda ni los electrodos.
Mantenimiento rutinario para la longevidad
Inspeccione periódicamente todos los componentes, incluido el cuerpo de vidrio, los sellos y los electrodos, en busca de signos de daño o desgaste. Reemplace cualquier pieza comprometida de inmediato.
Limpie regularmente las superficies internas y externas de la celda con un paño suave o un cepillo para eliminar la suciedad y los depósitos, teniendo cuidado de no rayar el vidrio.
Tomar la decisión correcta para su objetivo
La celda de doble capa con baño de agua es una herramienta versátil, pero sus características clave se aprovechan mejor cuando se alinean con un objetivo experimental específico.
- Si su enfoque principal es la medición de alta precisión: La combinación del sistema de tres electrodos y el baño de agua a temperatura constante es innegociable para eliminar las variables eléctricas y térmicas.
- Si su enfoque principal es el estudio de los efectos de la temperatura: El baño de agua es su herramienta principal, lo que le permite establecer y mantener sistemáticamente diferentes temperaturas para observar su impacto en la cinética o la eficiencia de la reacción.
- Si su enfoque principal es la separación de productos anódicos y catódicos: El diseño en forma de H con una membrana de intercambio iónico es la característica crítica que necesita para aislar las dos semirreacciones.
Al integrar un control electroquímico preciso con una gestión térmica estable, este sistema le permite realizar experimentos altamente fiables y reproducibles.
Tabla resumen:
| Componente | Función | Beneficio clave |
|---|---|---|
| Sistema de tres electrodos | Gestiona la reacción electroquímica | Aísla y mide con precisión la reacción deseada |
| Baño de agua de doble capa | Proporciona un ambiente de temperatura constante | Garantiza la estabilidad térmica y elimina las fluctuaciones |
| Estructura en forma de H | Separa las cámaras del ánodo y el cátodo | Permite el estudio independiente de la reacción con transporte de iones |
