En esencia, la diferencia entre la evaporación térmica y la evaporación por haz de electrones (e-beam) es el método utilizado para calentar y vaporizar el material fuente. La evaporación térmica utiliza calor indirecto, calentando un recipiente (crisol) que a su vez calienta el material, mientras que la evaporación por haz de electrones utiliza un haz de electrones enfocado y de alta energía para calentar el material directamente. Esta diferencia fundamental en el mecanismo de calentamiento determina los tipos de materiales que se pueden utilizar, la pureza de la película resultante y la eficiencia del proceso de deposición.
La elección entre estos dos métodos no es meramente procedimental; es una decisión estratégica basada en las propiedades de su material y la calidad de película deseada. La evaporación térmica es un proceso más simple para materiales de baja temperatura, mientras que la evaporación por haz de electrones es una técnica de mayor rendimiento requerida para materiales con alto punto de fusión y aplicaciones que exigen una pureza superior.
La diferencia fundamental: calentamiento directo vs. indirecto
La forma en que se entrega la energía al material fuente es la distinción más importante entre estas dos técnicas de deposición física de vapor (PVD). Tiene efectos en cascada en cada aspecto del proceso.
Cómo funciona la evaporación térmica
En la evaporación térmica, se pasa una corriente eléctrica a través de un elemento resistivo, a menudo llamado "barquilla" o crisol, que contiene el material fuente.
Esta barquilla se calienta significativamente, de forma muy parecida a un filamento en una bombilla. Luego, el calor se transfiere del crisol caliente al material fuente, lo que hace que se derrita y finalmente se evapore.
Cómo funciona la evaporación por haz de electrones
La evaporación por haz de electrones utiliza un enfoque completamente diferente. Un filamento de tungsteno cargado emite una corriente de electrones, que luego son acelerados y enfocados por campos magnéticos en un haz de alta energía.
Este haz se dirige directamente a la superficie del material fuente, que se encuentra en un hogar de cobre refrigerado por agua. La energía intensa y localizada de los electrones calienta el material directamente hasta su punto de evaporación, mientras que el hogar circundante permanece frío.
Implicaciones clave para su proceso
Esta distinción entre calentamiento directo e indirecto no es solo académica. Impacta directamente en la elección del material, la calidad de la película y la velocidad del proceso.
Compatibilidad de materiales y temperatura
La evaporación térmica está limitada por el punto de fusión del propio crisol. Por lo tanto, es más adecuada para materiales con temperaturas de fusión más bajas, como el aluminio o el oro.
La evaporación por haz de electrones puede generar temperaturas extremadamente altas en un punto muy localizado. Esto la hace capaz de evaporar prácticamente cualquier material, incluidos metales refractarios (como el tungsteno y el tantalio) y dieléctricos (como el dióxido de silicio) que tienen puntos de fusión muy altos.
Pureza y densidad de la película
Con la evaporación térmica, todo el crisol se calienta al rojo vivo, creando el riesgo de que el propio material del crisol desprenda gases o se evapore, lo que provoca impurezas en la película depositada.
Debido a que la evaporación por haz de electrones calienta solo el material fuente, el hogar refrigerado por agua contribuye muy poca contaminación. Esto da como resultado películas de mayor pureza. La mayor energía involucrada también produce típicamente recubrimientos más densos y robustos.
Tasa de deposición y eficiencia
La transferencia de energía directa y eficiente de un haz de electrones permite una tasa de deposición mucho mayor en comparación con el calentamiento más lento e indirecto de la evaporación térmica.
Comprendiendo las compensaciones
Si bien la evaporación por haz de electrones ofrece un rendimiento superior en muchas categorías, la elección no siempre es sencilla.
La simplicidad de la evaporación térmica
La principal ventaja de la evaporación térmica es su relativa simplicidad. El equipo es generalmente menos complejo y menos costoso, lo que lo convierte en una opción viable y efectiva para muchas aplicaciones estándar que involucran materiales adecuados.
La complejidad y versatilidad del haz de electrones
Los sistemas de haz de electrones son más complejos y requieren fuentes de alimentación y sistemas de control más sofisticados. Sin embargo, esta complejidad permite una inmensa versatilidad, como el uso de carruseles motorizados de múltiples bolsillos para depositar múltiples materiales diferentes en un solo ciclo de vacío sin romper el vacío.
Tomando la decisión correcta para su aplicación
La selección del método correcto depende completamente de los objetivos específicos de su proceso de deposición.
- Si su enfoque principal es la simplicidad y los metales de bajo punto de fusión: La evaporación térmica es la solución más directa y rentable.
- Si su enfoque principal es la pureza y densidad de la película: El método de calentamiento directo de la evaporación por haz de electrones minimiza la contaminación y produce películas de mayor calidad.
- Si su enfoque principal es la deposición de metales refractarios o dieléctricos: La evaporación por haz de electrones es el único método viable debido a su capacidad para alcanzar temperaturas extremadamente altas.
- Si su enfoque principal es el alto rendimiento: La evaporación por haz de electrones proporciona una tasa de deposición significativamente más rápida, lo que aumenta la eficiencia del proceso.
En última instancia, comprender cómo cada método entrega energía a su material fuente le permite seleccionar la técnica que mejor se alinee con sus requisitos de material y estándares de calidad.
Tabla resumen:
| Característica | Evaporación Térmica | Evaporación por Haz de Electrones |
|---|---|---|
| Método de Calentamiento | Indirecto (a través de crisol) | Directo (haz de electrones) |
| Temperatura Máx. | Menor (limitada por el crisol) | Extremadamente Alta |
| Compatibilidad de Materiales | Metales de bajo punto de fusión (Al, Au) | Metales refractarios, dieléctricos |
| Pureza de la Película | Menor (riesgo de contaminación del crisol) | Mayor (contaminación mínima) |
| Tasa de Deposición | Más lenta | Más rápida |
| Complejidad del Sistema | Más simple, menor costo | Más complejo, mayor costo |
¿Aún no está seguro de qué método de evaporación es el adecuado para su aplicación?
KINTEK se especializa en equipos y consumibles de laboratorio, atendiendo las necesidades de laboratorio. Nuestros expertos pueden ayudarle a seleccionar el sistema PVD ideal, ya sea una configuración de evaporación térmica rentable o un sistema de haz de electrones de alto rendimiento, para lograr la compatibilidad de materiales, la pureza de la película y las tasas de deposición que su investigación demanda.
Contáctenos hoy para una consulta personalizada y deje que KINTEK le brinde las soluciones confiables de equipos de laboratorio que necesita.

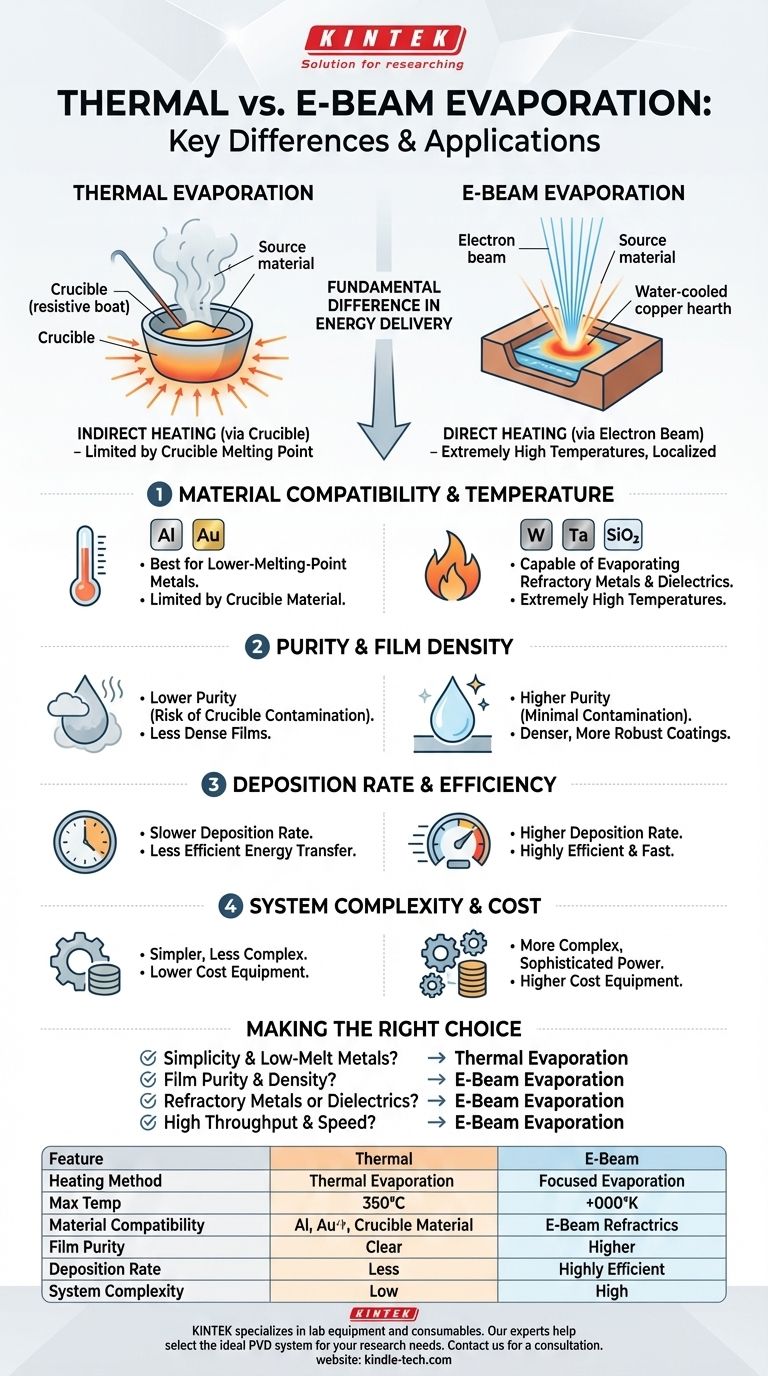

Guía Visual
