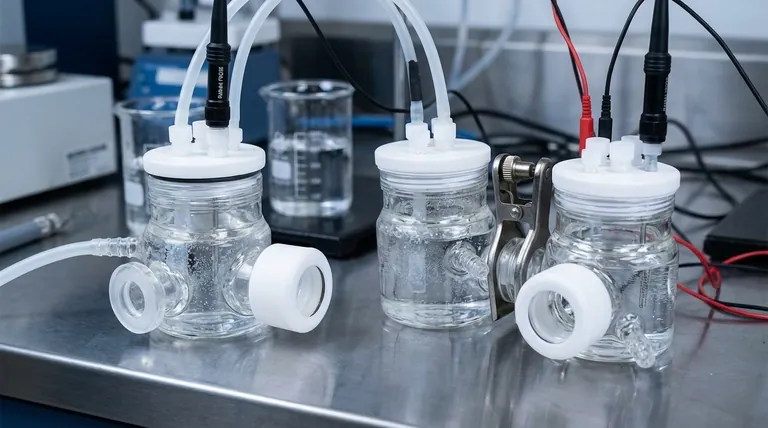

Las especificaciones estándar para una célula electrolítica Raman in situ son un volumen de 20 ml y un conjunto específico de aberturas diseñadas para un sistema de tres electrodos. Estas típicamente incluyen tres aberturas más grandes de Φ6.2mm para los electrodos y cuatro aberturas más pequeñas de Φ3.2mm para el intercambio de gas y líquido.
Si bien las dimensiones estándar proporcionan una base, el verdadero propósito de este diseño es crear un entorno controlado para la manipulación electroquímica simultánea y la observación espectroscópica. Comprender la función de cada componente es más crítico que las especificaciones exactas, ya que la personalización es común.
Deconstruyendo el Diseño de la Célula
Las especificaciones de una célula Raman in situ no son arbitrarias. Están diseñadas a propósito para soportar los complejos requisitos de la espectroelectroquímica, equilibrando las necesidades de la configuración electroquímica con las demandas ópticas del espectrómetro Raman.
El Volumen Estándar (20ml)
El volumen de 20 ml es un estándar común porque ofrece un equilibrio práctico. Es lo suficientemente grande como para evitar el agotamiento rápido de los reactivos o la saturación de productos durante un experimento, asegurando que el electrolito a granel permanezca relativamente estable.
Al mismo tiempo, es lo suficientemente pequeño como para ser rentable, minimizando la cantidad de electrolito costoso, disolventes o nuevas especies químicas requeridas para su investigación.
Las Aberturas de los Electrodos (Φ6.2mm)
La célula está diseñada para un sistema de tres electrodos, y los tres puertos de Φ6.2mm acomodan esta configuración.
Un puerto es para el electrodo de trabajo, la superficie donde ocurre la reacción de interés y que se posiciona en la trayectoria focal del láser Raman.
Un segundo puerto alberga el electrodo auxiliar (o contraelectrodo), que completa el circuito y equilibra la corriente del electrodo de trabajo.
El tercer puerto es para el electrodo de referencia, que proporciona un potencial estable contra el cual medir el electrodo de trabajo. Esto a menudo se logra utilizando un capilar de Luggin para minimizar la caída iR y asegurar un control de potencial preciso.
Las Aberturas de Servicio (Φ3.2mm)
Los cuatro puertos más pequeños de Φ3.2mm proporcionan utilidad esencial para controlar el entorno experimental.
Se utilizan para la entrada y salida de gas o líquido. Los usos comunes incluyen purgar el electrolito con un gas inerte (como nitrógeno o argón) para eliminar el oxígeno disuelto o establecer una configuración de célula de flujo para el análisis continuo.
Errores Comunes y Mejores Prácticas
El análisis in situ exitoso depende de una configuración y manipulación meticulosas. Los errores pueden comprometer fácilmente sus datos, dañar el equipo o crear riesgos de seguridad.
Procedimientos Críticos de Configuración
Antes de comenzar, asegúrese de la correcta polaridad de los electrodos. Invertir las conexiones del ánodo y el cátodo puede provocar reacciones no deseadas e invalidar sus resultados.
Elija un electrolito apropiado para su experimento. Un electrolito inadecuado puede causar reacciones secundarias no deseadas que oscurecen el proceso que intenta estudiar.
Evite aplicar voltajes excesivamente altos. Esto puede hacer que el electrolito se descomponga o provocar daños irreversibles en las superficies de los electrodos.
Limpieza y Mantenimiento Adecuados
Limpie la célula y los electrodos inmediatamente después de cada experimento para evitar que los residuos se endurezcan y contaminen el trabajo futuro. Un protocolo de limpieza estándar implica limpiar con acetona, enjuagar con etanol y terminar con un enjuague de agua ultrapura de alta pureza (18.2 MΩ·cm).
Nunca use cepillos metálicos o herramientas abrasivas que puedan rayar la ventana óptica o las superficies de los electrodos.
Para el almacenamiento, asegúrese de que todos los componentes estén completamente secos y guárdelos en un ambiente libre de humedad. Para el almacenamiento a largo plazo, desmonte la célula.
Protocolos de Seguridad Esenciales
Siempre manipule estas células con cuidado debido a su construcción compleja y a menudo delicada.
Use guantes de protección y gafas de seguridad, especialmente cuando trabaje con electrolitos corrosivos. Realice sus experimentos en una campana de extracción bien ventilada para evitar inhalar cualquier gas nocivo producido.
Nunca mezcle ácidos y bases fuertes (p. ej., HNO₃ + NaOH) dentro de la célula para limpiar, ya que esto puede generar una peligrosa reacción exotérmica.
Cómo Aplicar Esto a su Investigación
Sus objetivos experimentales deben dictar cómo aborda las especificaciones y el uso de la célula.
- Si su enfoque principal es realizar un estudio electroquímico estándar: La célula de 20 ml con sus aberturas predeterminadas de Φ6.2mm y Φ3.2mm es probablemente el punto de partida ideal.
- Si su enfoque principal es desarrollar un sistema de flujo personalizado o utilizar electrodos no estándar: Debe planificar discutir la personalización del número, tamaño y posición de las aberturas con el fabricante.
- Si su enfoque principal es garantizar la integridad de los datos y el uso a largo plazo: Priorice dominar los rigurosos protocolos de limpieza, mantenimiento y seguridad por encima de todo.
En última instancia, dominar el uso de esta herramienta consiste en controlar el entorno para aislar la reacción que desea observar.
Tabla Resumen:
| Componente | Especificación Estándar | Función Principal |
|---|---|---|
| Volumen de la Célula | 20 ml | Equilibra la estabilidad del electrolito con el costo del material |
| Aberturas de los Electrodos | 3 puertos de Φ6.2 mm | Aloja los electrodos de trabajo, auxiliar y de referencia |
| Aberturas de Servicio | 4 puertos de Φ3.2 mm | Permite la purga de gas y el flujo de líquido para el control ambiental |
