El instrumento definitivo utilizado para medir la presión parcial de los gases residuales individuales dentro de un vacío es un analizador de gases residuales (RGA). Un RGA es un espectrómetro de masas compacto diseñado específicamente para operar y analizar el entorno de baja presión de una cámara de vacío, proporcionando un desglose detallado de su composición química.
Mientras que un manómetro de vacío estándar le indica la presión total en su sistema, no ofrece ninguna información sobre qué gases contribuyen a esa presión. Un RGA resuelve esto proporcionando una "huella dactilar" composicional de su vacío, convirtiendo un simple valor de presión en una potente herramienta de diagnóstico y control de procesos.

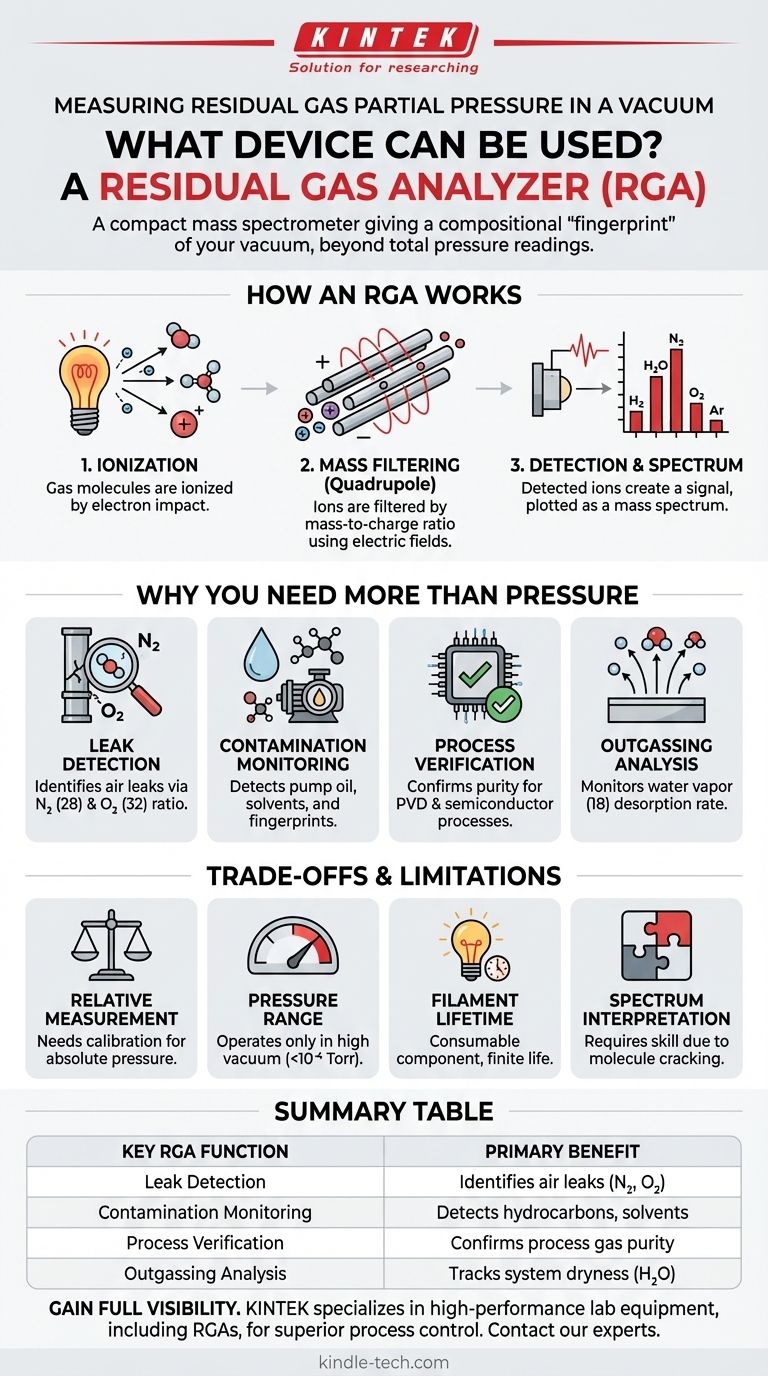

Cómo funciona un analizador de gases residuales
Un RGA no mide todos los gases a la vez. En cambio, identifica sistemáticamente las moléculas por su relación masa-carga, construyendo una imagen completa del entorno de vacío una masa a la vez.
El principio: De la molécula a la señal
La función principal de un RGA es convertir las moléculas de gas neutras en una señal eléctrica medible que corresponde a una masa específica. Esto se logra en tres pasos principales.
Paso 1: Ionización
Las moléculas de gas de la cámara de vacío se dirigen a la fuente de iones del RGA. Aquí, un filamento caliente emite un flujo de electrones, que chocan con las moléculas de gas y les arrancan un electrón, creando iones cargados positivamente.
Paso 2: Filtrado de masas (el cuadrupolo)
Estos nuevos iones se aceleran hacia un filtro de masas, más comúnmente un cuadrupolo. Este dispositivo consta de cuatro varillas metálicas paralelas. Se aplica una combinación de voltajes de radiofrecuencia (RF) y corriente continua (DC) a estas varillas, creando un campo eléctrico complejo que solo permite que los iones de una única y específica relación masa-carga tengan una trayectoria estable y pasen.
Todos los demás iones con diferentes masas son desviados hacia las varillas y neutralizados.
Paso 3: Detección y espectro
Los iones que navegan con éxito por el filtro golpean un detector, típicamente una copa de Faraday o un multiplicador de electrones. Esto genera una pequeña corriente eléctrica proporcional al número de iones que lo golpean.
Al barrer sistemáticamente los voltajes en las varillas del cuadrupolo, el RGA escanea un rango de masas. Los datos resultantes se representan como un espectro, mostrando la presión parcial (o corriente de iones) para cada masa, creando un gráfico de barras de las moléculas en su vacío.
Por qué necesita más que una simple lectura de presión
Conocer la composición de su vacío es fundamental para la resolución de problemas, el aseguramiento de la calidad y el control de procesos. Un RGA proporciona información directa y procesable que un manómetro de presión total no puede.
Detección de fugas
Si su sistema no puede alcanzar la presión objetivo, un RGA puede identificar inmediatamente la causa. La firma clásica de una fuga de aire es la presencia de picos en la masa 28 (Nitrógeno) y la masa 32 (Oxígeno) en su característica relación atmosférica de ~4:1.
Monitorización de la contaminación
Los RGA son excepcionalmente sensibles a los contaminantes. Pueden detectar hidrocarburos del retroceso del aceite de la bomba, disolventes de una limpieza inadecuada o incluso desgasificación de huellas dactilares, lo que le permite identificar y eliminar las fuentes de contaminación que podrían arruinar un proceso sensible.
Verificación del proceso
En procesos como la deposición física de vapor (PVD) o la fabricación de semiconductores, la pureza del vacío es primordial. Un RGA verifica que los gases reactivos no deseados, como el vapor de agua o el oxígeno, se hayan eliminado suficientemente y confirma la presión parcial precisa del gas de proceso deseado, como el argón.
Análisis de desgasificación
El gas residual más común en un sistema de alto vacío es el vapor de agua (masa 18), que se desorbe lentamente de las paredes de la cámara. Un RGA le permite monitorear la tasa de esta desgasificación y determinar cuándo su sistema está suficientemente "seco" y listo para su proceso.
Comprender las ventajas y limitaciones
Aunque es potente, un RGA es un instrumento sofisticado con matices operativos que deben respetarse.
Medición relativa vs. absoluta
Un RGA proporciona mediciones relativas muy precisas, mostrándole la proporción de diferentes gases. Sin embargo, para obtener una lectura de presión parcial absoluta precisa en Torr o mbar, el RGA debe calibrarse para cada especie de gas específica, ya que su sensibilidad varía.
Rango de presión operativa
Los RGA no pueden operar a presión atmosférica. Tienen una presión máxima de operación, típicamente alrededor de 10⁻⁴ Torr. Exponer el filamento caliente del RGA a presiones más altas hará que se queme rápidamente.
Vida útil del filamento
El filamento de la fuente de iones es un componente consumible con una vida útil finita. Su vida útil se reduce al operar a presiones más altas o con gases reactivos.
La interpretación del espectro requiere habilidad
Un espectro de RGA no siempre es sencillo. Las moléculas más grandes pueden romperse durante la ionización en fragmentos más pequeños y cargados, un fenómeno conocido como "cracking". Por ejemplo, el dióxido de carbono (CO₂, masa 44) también producirá picos para CO (28), O (16) y C (12), que pueden superponerse con otros gases.
Tomar la decisión correcta para su objetivo
Antes de invertir en un RGA, es fundamental definir su necesidad principal de análisis de vacío.
- Si su enfoque principal es conocer la presión total: Un manómetro de vacío estándar (como un Pirani, termopar o manómetro de iones) es la herramienta correcta y rentable.
- Si su enfoque principal es solucionar un problema de fuga o contaminación: Un RGA es la herramienta de diagnóstico esencial para identificar los gases específicos que causan el problema.
- Si su enfoque principal es controlar un proceso sensible al gas: Un RGA es innegociable para la monitorización en tiempo real, asegurando la pureza y la repetibilidad del proceso.
En última instancia, un RGA transforma su sistema de vacío de una caja opaca a un entorno transparente y controlable.
Tabla resumen:
| Función clave del RGA | Beneficio principal |
|---|---|
| Detección de fugas | Identifica fugas de aire a través de los picos de Nitrógeno (28) y Oxígeno (32) |
| Monitorización de la contaminación | Detecta hidrocarburos, disolventes y otros contaminantes |
| Verificación del proceso | Confirma la pureza y monitoriza las presiones parciales del gas de proceso |
| Análisis de desgasificación | Rastrea el vapor de agua y otros gases desorbidos para asegurar la preparación del sistema |
