En esencia, la evaporación térmica es un proceso utilizado para crear películas ultrafinas de material sobre una superficie. Funciona calentando un material fuente dentro de una cámara de alto vacío hasta que se evapora, liberando átomos que viajan a través del vacío y se condensan sobre un objeto objetivo más frío, conocido como sustrato. Esta técnica también se denomina evaporación resistiva porque el calor se genera al pasar una corriente eléctrica a través de un elemento resistivo que contiene el material.
Aunque parece sencilla, la evaporación térmica es una técnica con ventajas y desventajas. Su simplicidad y rentabilidad para depositar metales puros se equilibran con limitaciones para recubrir formas complejas y controlar la composición de las aleaciones.

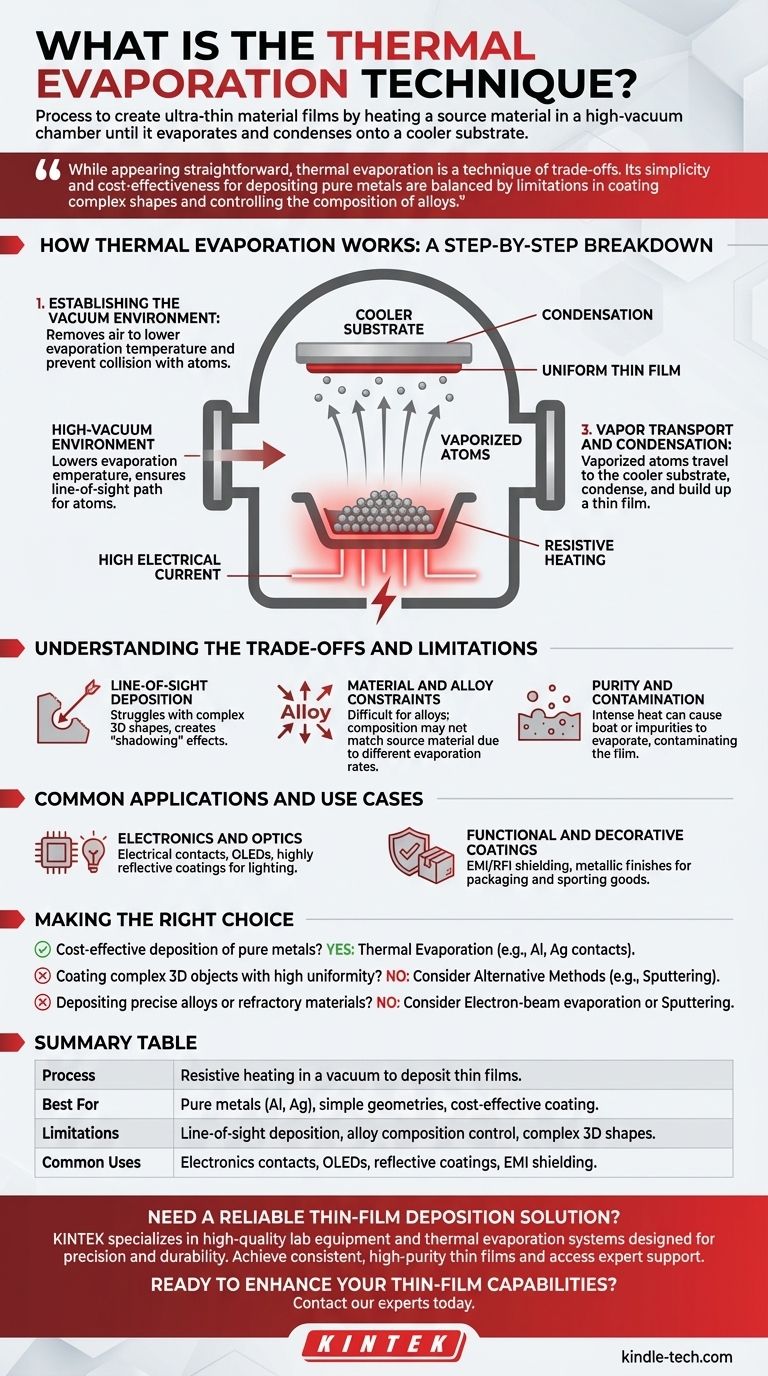

Cómo funciona la evaporación térmica: un desglose paso a paso
Todo el proceso depende del control de una transición física (de sólido a vapor y de nuevo a sólido) dentro de un entorno altamente controlado.
Paso 1: Establecimiento del entorno de vacío
Antes de que se produzca cualquier calentamiento, una bomba de vacío elimina casi todo el aire de una cámara sellada. Este entorno de alto vacío es fundamental por dos razones.
Primero, reduce drásticamente la temperatura a la que se evaporan los materiales. Segundo, y más importante, elimina las moléculas de aire que de otro modo chocarían con los átomos vaporizados, asegurando que viajen directamente al sustrato en una trayectoria de línea de visión.
Paso 2: Calentamiento resistivo del material fuente
El material a depositar, a menudo en forma de gránulos o alambre, se coloca en un pequeño recipiente eléctricamente resistivo llamado "barco" o "cesta". Este barco suele estar hecho de un metal refractario como el tungsteno.
Luego se hace pasar una alta corriente eléctrica a través del barco. Debido a su resistencia, el barco se calienta rápidamente, transfiriendo esta energía térmica al material fuente. El material se funde y luego comienza a evaporarse, liberando un vapor de átomos o moléculas.
Paso 3: Transporte y condensación del vapor
Los átomos vaporizados viajan sin obstáculos a través del vacío hasta que golpean el sustrato más frío, que se coloca estratégicamente encima o cerca de la fuente.
Al entrar en contacto con la superficie más fría, los átomos pierden su energía y se condensan de nuevo a un estado sólido. Con el tiempo, estos átomos condensados se acumulan para formar una película delgada y uniforme en la superficie del sustrato.
Comprensión de las ventajas y desventajas y las limitaciones
Ninguna técnica es perfecta. Comprender las limitaciones inherentes de la evaporación térmica es clave para usarla de manera efectiva.
Deposición en línea de visión
Debido a que el vapor viaja en línea recta desde la fuente, la evaporación térmica tiene dificultades para recubrir superficies tridimensionales complejas de manera uniforme. Las áreas que no están en la línea de visión directa de la fuente recibirán poco o ningún recubrimiento, creando un "efecto de sombra".
Restricciones de materiales y aleaciones
La evaporación térmica sobresale en la deposición de elementos individuales como el aluminio o la plata, que tienen puntos de evaporación bien definidos.
Sin embargo, depositar aleaciones (mezclas de metales) es muy difícil. Diferentes elementos en una aleación a menudo se evaporan a diferentes velocidades, lo que significa que la composición de la película delgada resultante no coincidirá con la composición del material fuente. Esto requiere sistemas complejos con múltiples fuentes y un control preciso de la temperatura.
Pureza y contaminación
Si bien el vacío elimina la mayoría de los contaminantes, el calor intenso puede hacer que el propio barco resistivo se evapore lentamente, lo que podría contaminar la película. Del mismo modo, cualquier impureza en el material fuente se evaporará y depositará junto con el material deseado.
Aplicaciones y casos de uso comunes
A pesar de sus limitaciones, la simplicidad y la velocidad de la evaporación térmica la convierten en una tecnología fundamental en muchas industrias.
Electrónica y óptica
Esta es el área de aplicación más común. Se utiliza para crear capas metálicas conductoras para contactos eléctricos en dispositivos como células solares, pantallas OLED y sistemas microelectromecánicos (MEMS). También se utiliza para depositar materiales altamente reflectantes para reflectores de luz en iluminación automotriz y médica.
Recubrimientos funcionales y decorativos
La evaporación térmica se utiliza para aplicar capas metálicas delgadas para blindaje EMI/RFI en carcasas electrónicas, evitando la interferencia electromagnética. También se usa ampliamente con fines decorativos, como crear el acabado metálico en envases cosméticos o artículos deportivos.
Tomar la decisión correcta para su aplicación
Utilice este marco para determinar si la evaporación térmica se adapta a su objetivo.
- Si su enfoque principal es la deposición rentable de metales puros: La evaporación térmica es una opción excelente y altamente eficiente para aplicaciones como la creación de contactos de aluminio o plata.
- Si su enfoque principal es recubrir objetos 3D complejos con alta uniformidad: Debería considerar métodos alternativos como la pulverización catódica, que no depende de una trayectoria en línea de visión.
- Si su enfoque principal es depositar aleaciones precisas o materiales refractarios (de alto punto de fusión): Técnicas como la evaporación por haz de electrones o la pulverización catódica ofrecen un control mucho mayor sobre la composición de la película y la capacidad de depositar materiales más desafiantes.
Al comprender sus principios fundamentales y sus ventajas y desventajas inherentes, puede aprovechar eficazmente la evaporación térmica como una poderosa herramienta para la ingeniería de películas delgadas.
Tabla resumen:
| Aspecto | Detalles |
|---|---|
| Proceso | Calentamiento resistivo en vacío para depositar películas delgadas |
| Ideal para | Metales puros (Al, Ag), geometrías simples, recubrimiento rentable |
| Limitaciones | Deposición en línea de visión, control de la composición de aleaciones, formas 3D complejas |
| Usos comunes | Contactos electrónicos, OLED, recubrimientos reflectantes, blindaje EMI |
