Cuando se trata de depositar metales en la fabricación de semiconductores, la técnica utilizada puede variar mucho en función de las necesidades específicas del dispositivo que se esté fabricando.
Explicación de 5 técnicas clave
1. Deposición electroquímica (ECD) y metalizado
La deposición electroquímica (ECD) se utiliza específicamente para crear el "cableado" de cobre que interconecta los dispositivos de un circuito integrado.
Esta técnica es crucial para formar vías conductoras en microelectrónica.
El metalizado, que es similar al ECD, también se utiliza para depositar metales como el cobre, sobre todo en aplicaciones como las vías a través del silicio y el embalaje de obleas.
Estos métodos son eficaces para crear capas conductoras que forman parte integral de la funcionalidad eléctrica del dispositivo.
2. Deposición química en fase vapor (CVD) y deposición de capas atómicas (ALD)
La deposición química en fase vapor (CVD) y la deposición de capas atómicas (ALD) se utilizan para depositar capas finas de materiales con gran precisión.
El CVD consiste en la descomposición de sustancias químicas en la superficie del sustrato para depositar una película.
El ALD añade sólo unas pocas capas de átomos cada vez, lo que permite una deposición extremadamente precisa y controlada.
Estas técnicas se utilizan para crear minúsculos conectores de tungsteno y finas barreras, que requieren gran precisión y uniformidad.
3. Evaporación por haz electrónico

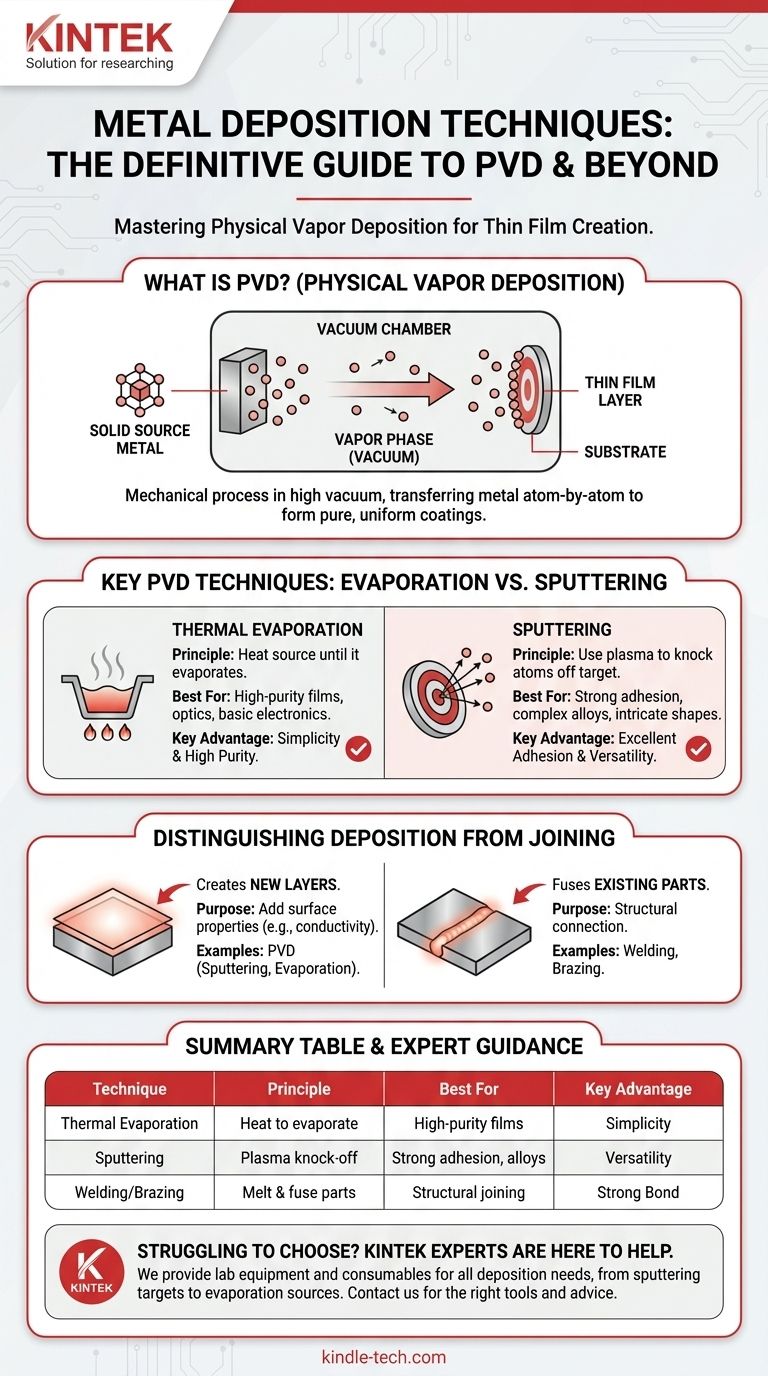

La evaporación por haz electrónico utiliza un haz de electrones para calentar el material de interés en el vacío, vaporizándolo y depositándolo sobre un sustrato.
Este método es particularmente útil para depositar metales y aleaciones, ya que puede tratar materiales con diferentes presiones de vapor controlando las velocidades de evaporación por separado.
La evaporación por haz electrónico es eficaz para depositar películas metálicas finas sobre superficies, lo que resulta esencial para los procesos de metalización en la fabricación de semiconductores.
4. Pulverización catódica
La pulverización catódica es otro método utilizado para depositar metales, especialmente aleaciones.
Consiste en la eyección de átomos de un material objetivo sólido debido al bombardeo de partículas energéticas, normalmente en el vacío.
Esta técnica es eficaz para las aleaciones porque puede depositar materiales con diferentes propiedades de manera uniforme, superando los retos a los que se enfrentan los métodos de evaporación.
5. Procesos híbridos de deposición en vacío
En algunas aplicaciones, puede utilizarse una combinación de diferentes técnicas de deposición para conseguir propiedades específicas.
Por ejemplo, la deposición por pulverización catódica de un metal combinada con el CVD mejorado por plasma a baja presión puede utilizarse para depositar carburos metálicos o carbonitruros, que se emplean en revestimientos resistentes al desgaste.
Este enfoque híbrido permite crear materiales con propiedades a medida que no pueden conseguirse con una sola técnica de deposición.
