En esencia, la eliminación de calor de un biorreactor se logra haciendo pasar un fluido frío a través de un sistema que está en contacto térmico con el cultivo celular. Los tres métodos principales para esto son hacer circular refrigerante a través de una camisa construida alrededor del recipiente, usar serpentines internos sumergidos en el cultivo o bombear el cultivo a través de un intercambiador de calor externo. La elección depende totalmente de la escala del proceso y de la sensibilidad de las células.
El desafío central del enfriamiento de biorreactores no es solo eliminar el calor, sino hacerlo sin comprometer el proceso. A medida que los biorreactores se hacen más grandes, su capacidad para disipar el calor disminuye naturalmente, lo que obliga a los ingenieros a elegir entre métodos cada vez más invasivos que pueden introducir nuevos riesgos como el estrés por cizallamiento o la contaminación.
Por qué la eliminación de calor es fundamental en el bioprocesamiento
Comprender la fuente y el impacto del calor es el primer paso hacia un control de temperatura eficaz. Un biorreactor caliente es a menudo un signo de un cultivo muy activo y productivo, pero esta productividad colapsará si no se gestiona la temperatura.
La fuente de calor: actividad metabólica
Todos los organismos vivos, desde bacterias microscópicas hasta células de mamíferos, liberan energía en forma de calor durante sus procesos metabólicos como el crecimiento y la producción de proteínas.
En un cultivo celular de alta densidad, el calor acumulado generado por miles de millones de células puede ser inmenso, elevando rápidamente la temperatura del medio de cultivo mucho más allá del rango óptimo.
Las consecuencias del sobrecalentamiento
Cada línea celular tiene una ventana de temperatura óptima estrecha. Exceder esta temperatura, incluso por un corto período, puede tener graves consecuencias.
El exceso de calor hace que las enzimas y otras proteínas críticas se desnaturalicen, o pierdan su forma, deteniendo su función. Esto conduce a una reducción de la viabilidad celular, menores rendimientos de producto, la creación de subproductos no deseados y, en el peor de los casos, un colapso completo del cultivo.

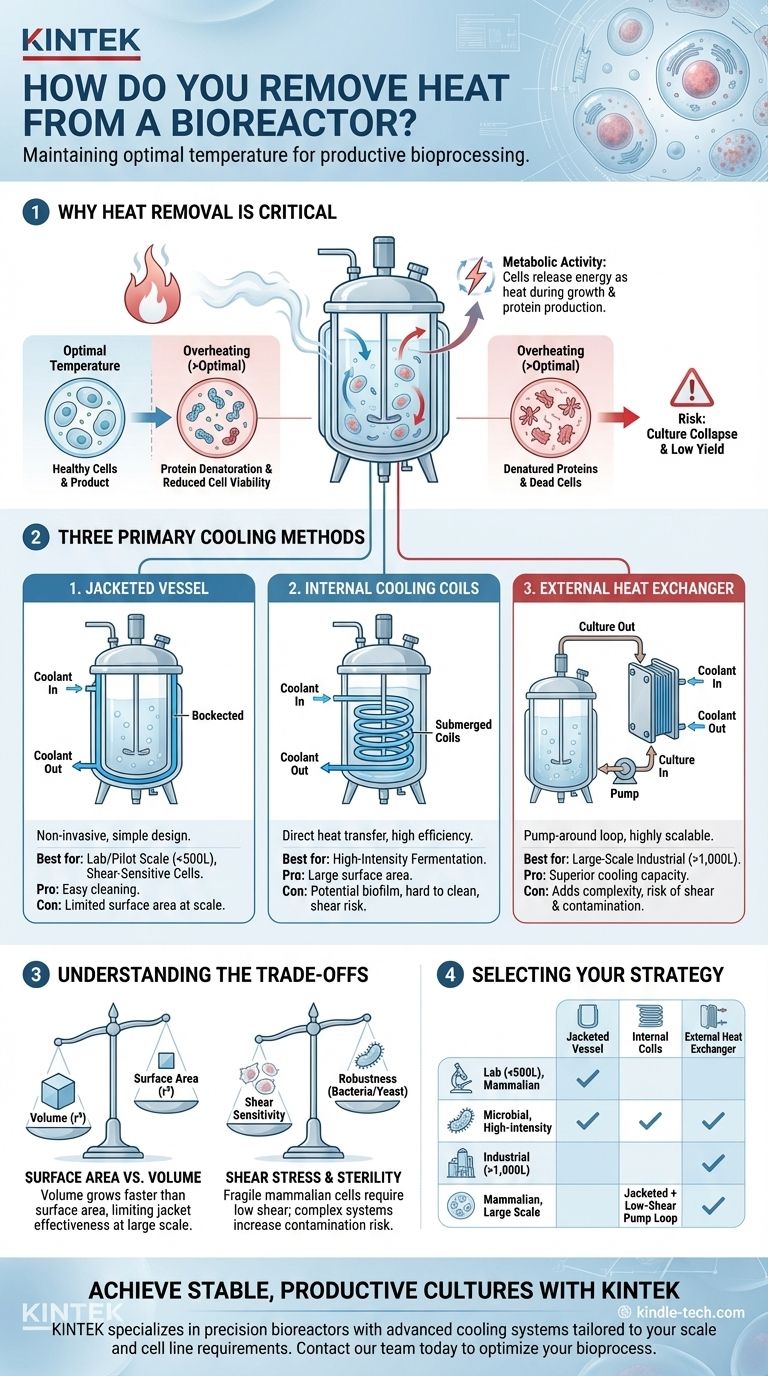

Métodos principales para el enfriamiento de biorreactores
Cada método de enfriamiento ofrece una forma diferente de crear la superficie necesaria para la transferencia de calor entre el cultivo caliente y un fluido de servicio frío, como agua enfriada o glicol.
El recipiente encamisado
Este es el método más común para biorreactores a escala de laboratorio y piloto. El reactor se construye como un recipiente de doble pared, y el refrigerante fluye a través del espacio, o "camisa", entre las paredes interior y exterior.
Este diseño es simple, no invasivo y fácil de limpiar. Sin embargo, su eficacia está limitada por la superficie del reactor.
Serpentines de enfriamiento internos
Para procesos con una carga de calor muy alta, se pueden instalar tuberías o serpentines directamente dentro del biorreactor. Luego se hace circular un fluido refrigerante a través de estos serpentines internos.
Debido a que están sumergidos directamente en el cultivo, los serpentines ofrecen una excelente eficiencia de transferencia de calor. Proporcionan una gran superficie de enfriamiento en un espacio compacto.
Intercambiadores de calor externos
En esta configuración, una porción del cultivo celular se bombea continuamente fuera del biorreactor, a través de un intercambiador de calor externo (típicamente una unidad de placas y bastidor), y luego se devuelve al recipiente.
Este "bucle de recirculación" es extremadamente efectivo y altamente escalable, lo que lo convierte en el estándar para fermentadores industriales grandes donde las camisas y los serpentines son insuficientes.
Comprender las compensaciones
Elegir un método de enfriamiento es un acto de equilibrio entre el rendimiento térmico, la integridad del proceso y la complejidad operativa. No existe una única solución "mejor".
El desafío de la superficie frente al volumen
Este es el problema fundamental de escalar un bioproceso. El volumen de un recipiente (y por lo tanto su potencial de generación de calor) aumenta al cubo de su radio (r³), mientras que su superficie (su capacidad de disipación de calor) solo aumenta al cuadrado (r²).
Esto significa que un biorreactor grande tiene proporcionalmente menos superficie de camisa para eliminar su calor interno, razón por la cual una camisa que funciona para un reactor de 10 L fallará para uno de 10,000 L.
Estrés por cizallamiento y viabilidad celular
Las fuerzas mecánicas, conocidas como estrés por cizallamiento, pueden dañar o matar células. Los organismos robustos como las bacterias y las levaduras son relativamente resistentes.
Sin embargo, las células frágiles de mamíferos e insectos son muy susceptibles al cizallamiento. La agitación a alta velocidad alrededor de los serpentines internos o el viaje a través de una bomba en un bucle externo pueden reducir la viabilidad celular, haciendo que las camisas no invasivas sean la opción preferida cuando sea posible.
Preocupaciones de esterilidad y limpieza
Mantener un ambiente estéril es primordial. Un recipiente encamisado simple sin componentes internos es el más fácil de limpiar y esterilizar.
Los serpentines internos, con sus soldaduras y superficies, pueden ser un sitio potencial para el crecimiento de biopelículas, lo que hace que la limpieza (Clean-In-Place, CIP) sea más desafiante. Los intercambiadores de calor externos añaden bombas, juntas y tuberías, lo que aumenta el número de puntos de fallo potenciales de contaminación.
Selección de la estrategia de enfriamiento correcta
Su elección debe guiarse por la escala de su proceso, la tasa metabólica de su organismo y la sensibilidad de la línea celular al estrés físico.
- Si su enfoque principal son procesos a escala de laboratorio o piloto (<500L): Un recipiente encamisado es casi siempre la solución más práctica, rentable y de menor riesgo.
- Si su enfoque principal es la fermentación microbiana de alta intensidad: A menudo son necesarios serpentines internos o un intercambiador de calor externo para manejar la alta carga de calor metabólico, ya que una camisa por sí sola será insuficiente.
- Si su enfoque principal es la producción industrial a gran escala (>1,000L): Un bucle de recirculación externo con un intercambiador de calor de placas y bastidor es el estándar de la industria debido a su escalabilidad y capacidad de enfriamiento superiores.
- Si su enfoque principal es un cultivo celular sensible al cizallamiento (p. ej., mamíferos): Priorice un recipiente encamisado. Si se necesita más enfriamiento a escalas mayores, debe utilizar una bomba de bajo cizallamiento cuidadosamente diseñada para un bucle externo.
En última instancia, el control eficaz de la temperatura es la base de un bioproceso estable y productivo.
Tabla de resumen:
| Método de enfriamiento | Mejor para | Ventajas clave | Consideraciones clave |
|---|---|---|---|
| Recipiente encamisado | Escala de laboratorio/piloto (<500L), Células sensibles al cizallamiento | No invasivo, fácil de limpiar/esterilizar | Superficie limitada para la eliminación de calor a gran escala |
| Serpentines internos | Fermentación de alta intensidad | Excelente transferencia de calor, gran superficie en espacio compacto | Potencial de biopelícula, más difícil de limpiar |
| Intercambiador de calor externo | Producción a gran escala (>1,000L) | Altamente escalable y eficiente | Añade complejidad, riesgo de estrés por cizallamiento y contaminación |
