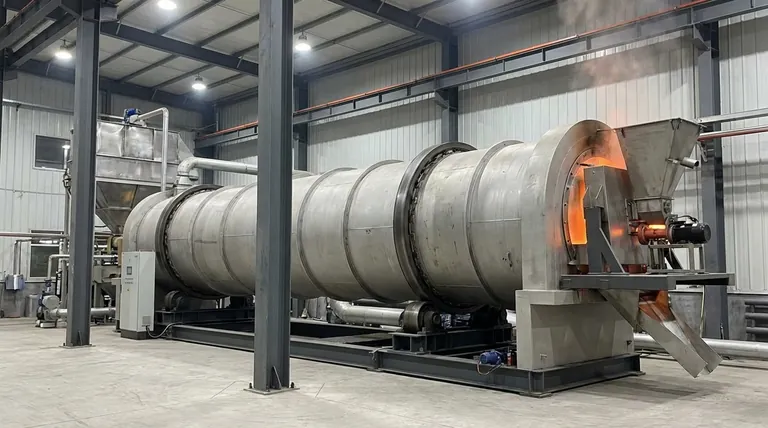

En su esencia, un extractor rotatorio es una máquina sencilla y robusta diseñada para el procesamiento continuo de materiales sólidos. Consiste en un gran tubo cilíndrico giratorio, a menudo llamado horno o reactor, que está ligeramente inclinado. A medida que la materia prima se alimenta por el extremo superior, la lenta rotación y la inclinación del tubo trabajan juntas para transportar, mezclar y calentar el material hasta que sale por el extremo inferior.
El propósito fundamental de un extractor rotatorio no es solo calentar el material, sino hacerlo con una uniformidad excepcional. La acción de volteo constante asegura que cada partícula sea procesada bajo condiciones casi idénticas, lo cual es crítico para reacciones químicas y cambios de fase consistentes en entornos industriales.
El Mecanismo Central: Combinando Movimiento y Calor
La eficacia de un extractor rotatorio proviene de la elegante interacción de principios mecánicos y térmicos simples. Comprender estos componentes individuales revela por qué el diseño es tan ampliamente utilizado.
El Cilindro Rotatorio Inclinado
El cuerpo principal es un cilindro de acero largo y hueco revestido con material refractario para soportar altas temperaturas internas. Este cilindro, o carcasa, está montado sobre rodillos y ligeramente inclinado, típicamente entre 1 y 4 grados respecto a la horizontal.
El Papel de la Rotación
La carcasa gira lentamente, generalmente entre 0.5 y 5 revoluciones por minuto. Esta rotación eleva el material sólido parcialmente por la pared interior del cilindro. Luego, la gravedad hace que caiga en cascada, o se voltee, de nuevo hacia el fondo del lecho.
Este volteo continuo es la clave del funcionamiento del extractor. Es un método de mezcla altamente efectivo, que previene la segregación y asegura que el lecho de material permanezca homogéneo.
Transporte de Material
La combinación del volteo rotatorio y la ligera inclinación descendente del cilindro fuerza al material a moverse gradualmente a lo largo del extractor. Esto crea un flujo continuo desde la entrada de alimentación hasta la salida de descarga. La velocidad de este transporte, conocida como tiempo de residencia, se puede controlar ajustando la velocidad de rotación y el ángulo de inclinación.
El Proceso de Transferencia de Calor
La referencia a un "horno" indica un proceso de alta temperatura. El calor se introduce típicamente a través de un gran quemador o lanza en el extremo inferior de descarga del cilindro. Esto crea un flujo a contracorriente, donde los gases calientes se mueven por el horno en dirección opuesta al material sólido que desciende.
Este diseño a contracorriente es altamente eficiente. Los gases más calientes encuentran el material más procesado, mientras que los gases más fríos encuentran la alimentación fresca y fría, maximizando la transferencia térmica a lo largo de toda la máquina.
Por Qué la Rotación es la Clave para la Extracción
El simple acto de rotación es lo que eleva este dispositivo de un simple tubo calentado a un sofisticado reactor químico. Los beneficios están directamente relacionados con el movimiento de volteo que crea.
Asegurando una Temperatura Uniforme
Sin volteo, el material en el fondo del lecho estaría aislado y subcalentado, mientras que el material en la parte superior podría sobrecalentarse. La mezcla constante expone todas las partículas al calor radiante de la llama y las paredes refractarias calientes, asegurando un perfil de temperatura uniforme en todo el lecho sólido.
Maximizando el Área Superficial para la Reacción
Muchos procesos de extracción implican una reacción química entre un gas y un sólido (reacción gas-sólido). La acción de volteo rompe continuamente los grumos y expone nuevas superficies de partículas a los gases reactivos dentro de la atmósfera del extractor, aumentando drásticamente la velocidad y la completitud de la reacción.
Eliminando Volátiles
En procesos como la calcinación o el secado, el objetivo es eliminar agua u otros compuestos volátiles. El volteo permite que estos vapores escapen fácilmente del lecho de material y sean arrastrados por el flujo de gas del horno, evitando que se reabsorban e impulsando el proceso hasta su finalización.
Comprendiendo las Ventajas y Desventajas
Aunque potente, el diseño del extractor rotatorio no está exento de desafíos. Evaluar objetivamente estas ventajas y desventajas es fundamental para una aplicación adecuada.
Alto Consumo de Energía
Mantener temperaturas que a menudo superan los 1000°C en una pieza de equipo tan grande y sin sellar requiere una entrada significativa y continua de combustible. La pérdida de calor a través de la carcasa y los gases de escape puede ser sustancial, lo que convierte a la energía en un costo operativo principal.
Generación y Control de Polvo
La acción de volteo, aunque beneficiosa para la mezcla, inevitablemente crea polvo a medida que las partículas se rozan entre sí y con la carcasa. Esto requiere sistemas de sellado complejos en ambos extremos del horno y grandes sistemas de recolección de polvo (como filtros de mangas o precipitadores electrostáticos) para evitar la pérdida de producto y la contaminación ambiental.
Gran Huella Mecánica y Mantenimiento
Los extractores rotatorios son máquinas masivas y pesadas. Requieren cimientos profundos y una estructura de soporte robusta. El sistema de accionamiento, los rodillos de soporte (muñones) y el gran engranaje de corona que hace girar la carcasa están sujetos a un inmenso estrés mecánico y requieren un mantenimiento preventivo diligente.
Tomando la Decisión Correcta para Su Proceso
Utilice este marco para determinar si un extractor rotatorio se alinea con sus objetivos de procesamiento primarios.
- Si su enfoque principal es el procesamiento continuo y de alto volumen de sólidos: El extractor rotatorio está diseñado específicamente para esta tarea, ofreciendo un rendimiento confiable para materiales como minerales, menas y productos químicos.
- Si su enfoque principal es lograr un tratamiento térmico preciso y uniforme: La acción de volteo proporciona una mezcla inigualable, lo que lo hace ideal para procesos donde cada partícula debe alcanzar una temperatura específica durante un tiempo determinado.
- Si su enfoque principal es minimizar la inversión de capital y los costos de energía: Es probable que esta tecnología no sea la mejor opción; su gran escala y operación a alta temperatura la convierten en una de las opciones más intensivas en capital y energía.
- Si su enfoque principal es procesar polvos finos o materiales pegajosos: Proceda con precaución, ya que la alta generación de polvo puede ser un problema importante con los polvos finos, y los materiales pegajosos pueden acumularse en la pared de la carcasa, interrumpiendo el flujo y la transferencia de calor.
Al comprender sus principios fundamentales de movimiento y calor, puede aprovechar eficazmente las capacidades únicas del extractor rotatorio.
Tabla Resumen:
| Característica Clave | Cómo Funciona | Beneficio Principal |
|---|---|---|
| Cilindro Rotatorio Inclinado | El material se alimenta por un extremo superior y cae por una ligera inclinación. | Transporte continuo y controlado de sólidos desde la alimentación hasta la descarga. |
| Acción de Volteo | La rotación lenta eleva y hace caer el material en cascada, mezclando constantemente el lecho. | Exposición uniforme a la temperatura y máxima área superficial para reacciones. |
| Calentamiento a Contracorriente | Los gases calientes fluyen en dirección opuesta al material sólido que desciende por el horno. | Transferencia de calor altamente eficiente de gases a sólidos. |
| Eliminación de Volátiles | La acción de volteo permite que los vapores escapen fácilmente del lecho de material. | Eficaz para procesos como la calcinación y el secado. |
