En resumen, el sputtering es una tecnología fundamental utilizada para aplicar recubrimientos funcionales ultrafinos sobre otros materiales. Sus aplicaciones van desde la creación de las capas microscópicas en chips de computadora y el recubrimiento de implantes médicos hasta la producción de capas antirreflectantes en gafas y películas especializadas para células solares.
El verdadero valor del sputtering no reside en una sola aplicación, sino en su notable versatilidad. Proporciona un método preciso y controlable para depositar una gran variedad de materiales como películas delgadas excepcionalmente lisas y duraderas, lo que permite avances en casi todas las industrias de alta tecnología.
La Función Central: Deposición de Películas Delgadas de Precisión
El sputtering es un tipo de Deposición Física de Vapor (PVD), un proceso que tiene lugar dentro de una cámara de alto vacío. Su propósito principal es crear recubrimientos de alta calidad a nivel atómico.
Cómo el Sputtering Crea un Recubrimiento
El proceso implica bombardear un material fuente, llamado objetivo (target), con iones energizados de un gas como el argón. Este bombardeo tiene suficiente energía para desalojar átomos del material objetivo. Estos átomos expulsados viajan a través del vacío y se depositan sobre un sustrato, construyendo gradualmente una película delgada y uniforme.
La Ventaja Clave: Versatilidad de Materiales
Una de las ventajas más significativas del sputtering es su capacidad para trabajar con una enorme variedad de materiales. Puede depositar metales puros, aleaciones e incluso materiales aislantes como cerámicas que son difíciles o imposibles de depositar con otros métodos. Al introducir gases reactivos como oxígeno o nitrógeno, también puede formar óxidos y nitruros altamente duraderos.
El Resultado: Películas de Alta Calidad
Las películas creadas mediante sputtering son conocidas por sus cualidades superiores. Típicamente son muy densas, lisas y tienen una excelente adhesión al sustrato. Este control sobre la estructura de la película lo hace ideal para aplicaciones donde el rendimiento y la fiabilidad son críticos.
Aplicaciones Industriales Clave
Las capacidades únicas del sputtering lo han hecho indispensable en campos que dependen de materiales avanzados y microfabricación.
Dispositivos Médicos y Biomédicos
El sputtering es crucial para aplicar recubrimientos biocompatibles o funcionales a dispositivos médicos. Estos recubrimientos mejoran el rendimiento y la seguridad del paciente. Los ejemplos incluyen recubrimientos antirrechazo en implantes, capas duraderas en herramientas quirúrgicas y recubrimientos para implantes dentales y dispositivos de angioplastia.
Electrónica y Semiconductores
La industria electrónica moderna no existiría sin el sputtering. Se utiliza para depositar las capas conductoras y aislantes que forman los circuitos microscópicos en obleas de silicio. Esto permite la creación de procesadores y chips de memoria más pequeños, rápidos y potentes.
Óptica y Energía
En óptica, el sputtering se utiliza para aplicar recubrimientos antirreflectantes a lentes y gafas, mejorando la claridad y la transmisión de la luz. También se utiliza para crear recubrimientos de espejo altamente reflectantes y películas especializadas para células solares, donde se necesitan "mejores absorbentes" para mejorar la eficiencia de conversión de energía.
Más Allá de los Recubrimientos: Usos Científicos Especializados
Aunque la deposición de películas delgadas es su uso principal, el proceso físico subyacente del sputtering también se aprovecha para otras tareas de alta precisión.
Limpieza de Superficies de Alta Pureza
El mismo bombardeo iónico utilizado para expulsar átomos de un objetivo puede dirigirse a un sustrato. Esto permite a los investigadores limpiar meticulosamente una superficie, eliminando contaminantes átomo por átomo para preparar una base perfectamente pura para procesos subsiguientes.
Análisis Químico de Superficies
Al capturar y analizar las partículas expulsadas de un objetivo, los científicos pueden determinar la composición química precisa de la superficie de un material. Esta técnica proporciona información valiosa para la investigación de materiales y el control de calidad.
Comprender las Compensaciones
A pesar de sus ventajas, el sputtering no es una solución universal. Es un proceso de alto vacío, lo que inherentemente conlleva dos consideraciones clave.
Velocidad de Deposición
El sputtering es generalmente un proceso de deposición más lento en comparación con otros métodos, como la evaporación térmica. Esto lo hace menos adecuado para aplicaciones que requieren películas muy gruesas o un rendimiento extremadamente alto para artículos de bajo costo.
Complejidad del Equipo
La necesidad de un entorno de alto vacío, fuentes de alimentación de alto voltaje y controles de gas de proceso significa que los sistemas de sputtering son complejos y representan una inversión de capital significativa. El proceso requiere operadores capacitados para gestionar y mantener el equipo para obtener resultados óptimos.
Cómo Aplicar Esto a Su Proyecto
Decidir si el sputtering es el enfoque correcto depende totalmente de su objetivo final y los requisitos de material.
- Si su enfoque principal es crear películas altamente uniformes, densas y lisas para aplicaciones sensibles: El sputtering es una opción ideal, ya que ofrece un control inigualable sobre las propiedades de la película para óptica, electrónica o dispositivos médicos.
- Si su enfoque principal es depositar aleaciones complejas o compuestos aislantes: La versatilidad del sputtering le permite trabajar con materiales que son imposibles de manejar con muchos métodos de recubrimiento alternativos.
- Si su enfoque principal es el recubrimiento masivo de alta velocidad en piezas simples: Debe evaluar si la calidad superior de la película del sputtering justifica su velocidad de deposición más lenta y su mayor costo en comparación con otras técnicas de recubrimiento industrial.
En última instancia, el valor del sputtering radica en su control preciso sobre la deposición de material, lo que permite la creación de dispositivos y materiales avanzados desde el átomo hacia arriba.
Tabla Resumen:
| Área de Aplicación | Casos de Uso Clave |
|---|---|
| Dispositivos Médicos | Recubrimientos biocompatibles para implantes, herramientas quirúrgicas, dispositivos dentales |
| Electrónica y Semiconductores | Capas conductoras y aislantes para microchips y circuitos |
| Óptica y Energía | Recubrimientos antirreflectantes para lentes, películas de espejo, capas para células solares |
| Análisis Científico | Limpieza de superficies de alta pureza, análisis de composición química |
¿Necesita una solución de sputtering de alta calidad para su laboratorio? KINTEK se especializa en equipos y consumibles de laboratorio de precisión, incluidos sistemas de sputtering avanzados. Nuestra experiencia garantiza que logre las películas delgadas uniformes y duraderas requeridas para la investigación y el desarrollo de vanguardia en electrónica, dispositivos médicos y energía renovable. Contacte a nuestros expertos hoy mismo para discutir cómo podemos apoyar sus desafíos específicos de recubrimiento y mejorar las capacidades de su laboratorio.

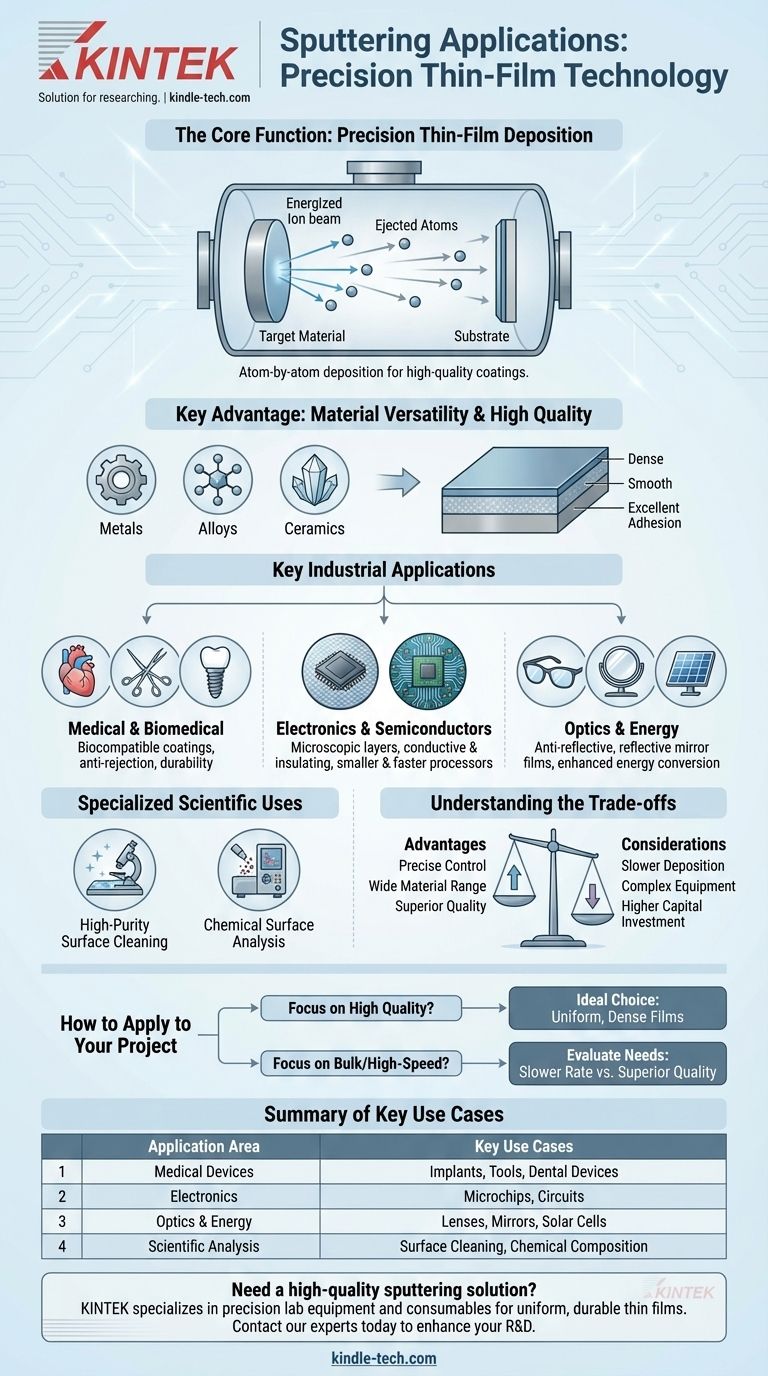

Guía Visual
