Los métodos principales para medir el espesor de películas delgadas son la microbalanza de cristal de cuarzo (QCM) para el monitoreo en proceso, y la elipsometría, la interferometría y la perfilometría para el análisis post-proceso. Estas técnicas proporcionan datos críticos, que van desde fracciones de nanómetro hasta varios micrómetros, asegurando que la película cumpla con las especificaciones de diseño precisas para su aplicación prevista.
Comprender el espesor de la película delgada no se trata solo de medir una dimensión física; se trata de controlar las propiedades ópticas, eléctricas y mecánicas fundamentales de un producto final, desde chips semiconductores hasta recubrimientos ópticos avanzados.
El Principio Fundamental: Usar la Luz como Regla
Muchas de las técnicas más comunes y precisas para medir el espesor de películas son ópticas. Operan bajo el principio de la interferencia de ondas de luz, un fenómeno que puede usarse como una regla increíblemente fina.
Cómo Funciona la Interferencia
Cuando la luz incide sobre una película delgada, parte de ella se refleja en la superficie superior. El resto de la luz entra en la película, se refleja en la superficie inferior (el sustrato) y vuelve a salir.
Estas dos ondas de luz reflejadas se combinan. Debido a que la segunda onda viajó un camino más largo a través de la película, está desfasada con la primera onda. Esta diferencia de fase crea un patrón de interferencia de bandas claras y oscuras (o picos y valles en un espectro).
Cálculo del Espesor a Partir del Patrón
Al analizar este patrón de interferencia, específicamente el número y la posición de los picos y valles, podemos calcular con precisión el espesor de la película. Este cálculo también requiere conocer el índice de refracción del material, ya que eso determina cuánto se ralentiza la luz al viajar a través de la película.
Técnicas Comunes de Medición Explicadas
Aunque el principio de interferencia sustenta muchos métodos, diferentes herramientas son adecuadas para diferentes situaciones, como durante o después de la creación de la película.
In Situ (Durante la Deposición): Microbalanza de Cristal de Cuarzo (QCM)
Un sensor QCM se utiliza dentro de la cámara de deposición para monitorear el crecimiento de la película en tiempo real. Funciona midiendo un cambio en la frecuencia de resonancia de un cristal de cuarzo a medida que se añade masa (la película depositada) a su superficie. Este no es un método óptico, pero proporciona retroalimentación inmediata para el control del proceso.
Métodos Ópticos: Elipsometría e Interferometría
La elipsometría es un método altamente sensible y sin contacto que mide el cambio en la polarización de la luz al reflejarse en la película delgada. Puede determinar el espesor con una precisión subnanométrica y también puede proporcionar información sobre otras propiedades como el índice de refracción.
La interferometría es una aplicación más directa del principio de interferencia. Analiza el espectro de interferencia de la luz reflejada para calcular el espesor, basándose en los picos y valles creados por las dos ondas de luz reflejadas.
Métodos Mecánicos: Perfilometría
La perfilometría es una técnica basada en el contacto. Un estilete de punta muy fina se arrastra físicamente por la superficie de la película, típicamente sobre un escalón o borde preexistente. Al medir el desplazamiento vertical del estilete a medida que se mueve del sustrato a la película, mapea directamente la topografía de la superficie y mide la altura de la película.
Comprendiendo las Ventajas y Desventajas
Ningún método es universalmente superior; la elección correcta depende enteramente de los requisitos específicos de la aplicación. Elegir un método implica equilibrar la precisión, el costo y la necesidad de datos en tiempo real.
In Situ vs. Ex Situ
Los métodos in situ como el QCM son esenciales para controlar el proceso de deposición en sí, permitiendo ajustes inmediatos. Los métodos ex situ (post-deposición) como la elipsometría y la perfilometría se utilizan para el aseguramiento de la calidad y la caracterización detallada del producto final.
Contacto vs. Sin Contacto
Los métodos basados en contacto como la perfilometría corren el riesgo de dañar o contaminar una película delicada. Los métodos ópticos sin contacto como la elipsometría y la interferometría son no destructivos, lo que los hace ideales para materiales sensibles o productos terminados.
Dependencias del Material
Los métodos ópticos dependen de que la película sea al menos parcialmente transparente y requieren un valor preciso para el índice de refracción del material. Si este valor es desconocido o varía, el cálculo del espesor será inexacto.
Selección del Método Correcto para su Aplicación
Su objetivo dicta la mejor herramienta para el trabajo. Considere qué información es más crítica para su proceso.
- Si su enfoque principal es el control de procesos en tiempo real: Una Microbalanza de Cristal de Cuarzo (QCM) es el estándar de la industria para monitorear el crecimiento de la película a medida que ocurre.
- Si su enfoque principal es la medición no destructiva de alta precisión: La elipsometría es la opción superior para caracterizar el espesor y las propiedades ópticas de la película final con una precisión excepcional.
- Si su enfoque principal es una medición simple y directa de la altura del escalón: Un perfilómetro de aguja proporciona una medición sencilla y confiable para películas más gruesas o robustas donde hay un escalón físico disponible.
En última instancia, la medición precisa es la base para crear dispositivos de película delgada confiables y de alto rendimiento.
Tabla Resumen:
| Método | Tipo | Principio | Ventaja Clave |
|---|---|---|---|
| Microbalanza de Cristal de Cuarzo (QCM) | In Situ | Cambio de frecuencia basado en masa | Monitoreo de procesos en tiempo real |
| Elipsometría | Ex Situ, Óptico | Cambio en la polarización de la luz | Alta precisión, no destructivo |
| Interferometría | Ex Situ, Óptico | Interferencia de ondas de luz | Cálculo directo del espesor |
| Perfilometría | Ex Situ, Mecánico | Contacto de estilete con la superficie | Medición simple y directa de la altura del escalón |
Logre un control preciso sobre las propiedades de sus películas delgadas con el equipo adecuado de KINTEK.
Ya sea que necesite monitoreo en tiempo real con una Microbalanza de Cristal de Cuarzo o caracterización de alta precisión con un elipsómetro, seleccionar la herramienta de medición correcta es fundamental para el éxito de sus proyectos de semiconductores, recubrimientos ópticos o I+D. KINTEK se especializa en proporcionar equipos de laboratorio y consumibles de alta calidad para satisfacer las exigentes demandas de los profesionales de laboratorio.
Deje que nuestros expertos le ayuden a elegir la solución perfecta para asegurar que sus películas cumplan con las especificaciones de diseño precisas. Contacte a KINTEK hoy mismo para discutir su aplicación y requisitos específicos.

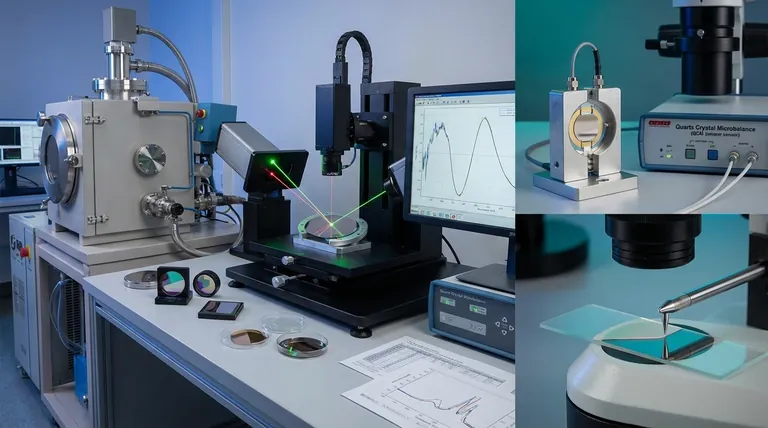

Guía Visual
