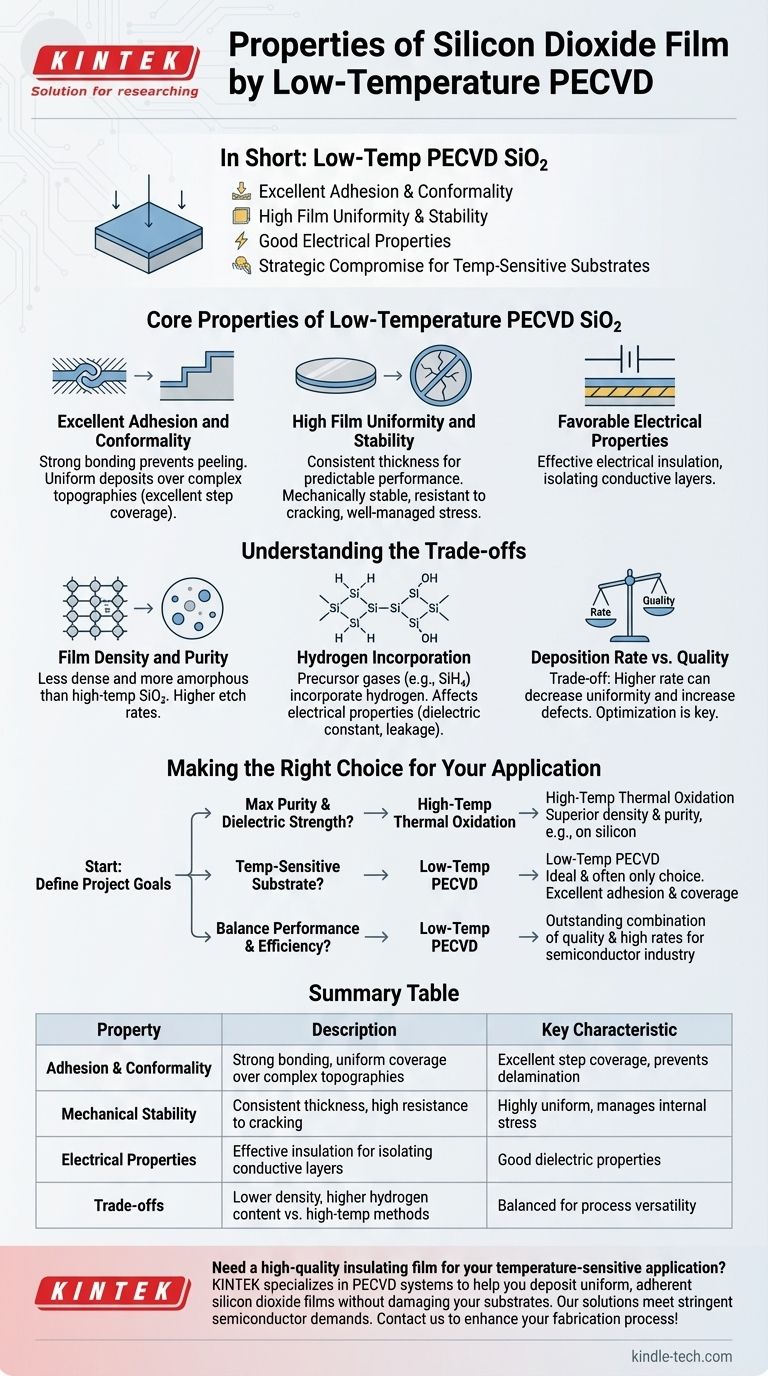

¿Cuáles son las propiedades de la película de dióxido de silicio depositada por PECVD a baja temperatura de presión? 8 puntos clave

Las películas de dióxido de silicio depositadas mediante deposición química en fase vapor mejorada con plasma (PECVD) a baja temperatura y presión ofrecen varias propiedades únicas que las hacen ideales para aplicaciones electrónicas avanzadas.

8 puntos clave de las películas de dióxido de silicio depositadas por PECVD

¿Cuáles son las propiedades de la película de dióxido de silicio depositada por PECVD a baja temperatura de presión? 8 puntos clave

1. Baja temperatura de deposición

El proceso PECVD permite la deposición de películas de dióxido de silicio a temperaturas significativamente más bajas que los métodos tradicionales de deposición química en fase vapor (CVD).

Suele oscilar entre 300°C y 350°C, frente a los 650°C a 850°C que requiere el CVD.

Esta operación a baja temperatura es crucial, ya que minimiza el daño térmico al sustrato y reduce la interdifusión y la reacción entre la película y el material del sustrato.

2. Reducción de la tensión interna

La baja temperatura de deposición en PECVD ayuda a reducir la tensión interna que surge del desajuste en el coeficiente de expansión lineal entre la película y el material base.

Esto es importante para mantener la integridad estructural y la adherencia de la película sobre el sustrato.

3. Alta velocidad de deposición

A pesar de las bajas temperaturas, el proceso PECVD alcanza tasas de deposición elevadas, comparables a las de otros procesos CVD.

Esta eficiencia es especialmente beneficiosa para aplicaciones industriales en las que el rendimiento es un factor crítico.

4. Películas amorfas y microcristalinas

La deposición a baja temperatura facilitada por el PECVD permite obtener películas amorfas y microcristalinas.

Estos tipos de películas son deseables en muchas aplicaciones electrónicas debido a sus propiedades uniformes y estables.

5. Propiedades y espesor uniformes de las películas

El diseño patentado del reactor de los sistemas PECVD garantiza una distribución uniforme del gas y de los perfiles de temperatura en toda la superficie del sustrato.

Esto da como resultado propiedades y espesores de película altamente uniformes, que son esenciales para la fiabilidad y el rendimiento de las películas depositadas en dispositivos electrónicos.

6. Buena cobertura de paso

El PECVD proporciona una excelente cobertura escalonada, lo que significa que la película puede recubrir conformemente topografías complejas sobre el sustrato.

Esto es crucial para el aislamiento eficaz y la protección de componentes electrónicos intrincados.

7. 7. Excelente control de las propiedades del material

El PECVD permite un control preciso de varias propiedades del material, como el índice de refracción, la tensión y la dureza.

Esta precisión es vital para adaptar las propiedades de la película a los requisitos específicos de la aplicación.

8. Aplicación en la producción de VLSI y ULSI

La tecnología PECVD se ha aplicado con éxito en la producción de circuitos integrados a muy gran escala (VLSI, ULSI).

Se utiliza para formar películas protectoras de nitruro de silicio, películas aislantes de óxido de silicio entre capas y en la producción de transistores de película fina (TFT) para pantallas LCD de matriz activa.
