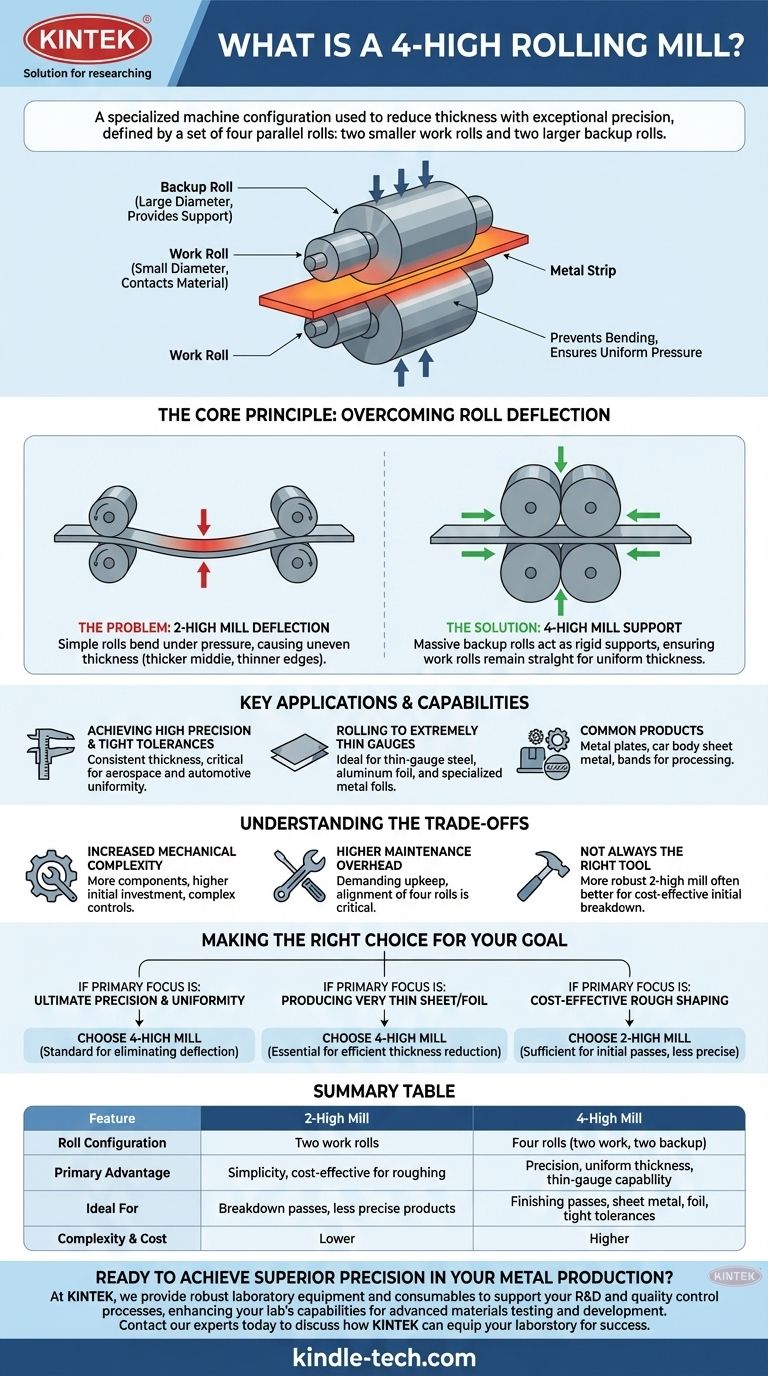

Un tren de laminación de 4 cilindros es una configuración de máquina especializada utilizada para reducir el espesor de metales y otros materiales con una precisión excepcional. Su característica definitoria es un conjunto de cuatro cilindros paralelos: dos cilindros de trabajo de menor diámetro que entran en contacto directo con el material, y dos cilindros de apoyo mucho más grandes que soportan los cilindros de trabajo, evitando que se doblen bajo presión.
El propósito central del diseño de 4 cilindros es superar la deflexión del cilindro. Al utilizar grandes cilindros de apoyo para soportar los cilindros de trabajo más pequeños, el tren puede aplicar una fuerza inmensa de manera uniforme, produciendo láminas y planchas de metal que son extremadamente delgadas y tienen un espesor muy uniforme.
El Principio Central: Superar la Deflexión del Cilindro
En cualquier operación de laminado, la inmensa presión requerida para deformar el metal puede hacer que los propios cilindros se doblen o se desvíen en el centro. Este es un desafío crítico de ingeniería que el tren de 4 cilindros está diseñado específicamente para resolver.
El Problema con Diseños Más Sencillos
En un tren básico de 2 cilindros, dos cilindros presionan directamente contra el material. Bajo alta presión, estos cilindros pueden hundirse ligeramente en el centro, como una regla presionada entre dos manos. Esta deflexión da como resultado un producto final que es más grueso en el centro y más delgado en los bordes, lo que no cumple con los requisitos de tolerancia precisos.
La Solución de 4 Cilindros
La configuración de 4 cilindros introduce dos cilindros de apoyo masivos posicionados directamente encima y debajo de los cilindros de trabajo. Estos cilindros de apoyo actúan como estructuras de soporte rígidas e inquebrantables. Aseguran que los esbeltos cilindros de trabajo permanezcan perfectamente rectos a lo largo de toda su longitud, transfiriendo la fuerza de laminado de manera uniforme a través del ancho del material.
Por Qué los Cilindros de Trabajo Más Pequeños son Mejores
El diseño permite el uso de cilindros de trabajo de menor diámetro. Un cilindro más pequeño crea un área de contacto más pequeña con el metal, lo que concentra la fuerza de laminado de manera más eficiente. Esto reduce la potencia necesaria para lograr una reducción de espesor dada y permite un control más fino sobre el producto final.
Aplicaciones y Capacidades Clave
El diseño único del tren de 4 cilindros le otorga capacidades que son esenciales para la fabricación moderna. Es una tecnología fundamental para producir productos planos laminados de alta calidad.
Lograr Alta Precisión y Tolerancias Estrictas
Al eliminar la deflexión del cilindro, el tren de 4 cilindros puede producir láminas y planchas con un espesor excepcionalmente consistente de borde a borde. Esta capacidad para mantener tolerancias más estrictas es fundamental para industrias como la aeroespacial y la automotriz, donde la uniformidad del material es primordial.
Laminado a Calibres Extremadamente Delgados
La combinación de presión inmensa y distribuida uniformemente y cilindros de trabajo pequeños y eficientes permite la reducción del material a espesores extremadamente pequeños. Esto hace que el tren de 4 cilindros sea ideal para producir chapa de acero de calibre delgado, papel de aluminio y otras láminas metálicas especializadas.
Productos Comunes
Esta tecnología se utiliza en la producción de una amplia gama de bienes intermedios y finales de alta calidad, incluidas planchas metálicas para construcción, chapa metálica para carrocerías de automóviles y bandas para procesamiento posterior.
Comprender las Compensaciones
Aunque es muy eficaz, la configuración de 4 cilindros no es la solución para todas las aplicaciones de laminado. Sus ventajas conllevan complejidades inherentes.
Mayor Complejidad Mecánica
Un tren de 4 cilindros tiene más componentes —incluidos cuatro cilindros, cojinetes de servicio pesado y sistemas de ajuste sofisticados— que un tren de 2 cilindros más simple. Esta complejidad conduce a una mayor inversión inicial y controles operativos más complejos.
Mayor Sobrecarga de Mantenimiento
Con más piezas móviles operando bajo un estrés extremo, los requisitos de mantenimiento para un tren de 4 cilindros son más exigentes. La alineación y el mantenimiento adecuados de los cuatro cilindros son críticos para el rendimiento.
No Siempre es la Herramienta Adecuada
Para las pasadas iniciales de "desbaste" en losas gruesas o para productos donde la alta precisión no es la principal preocupación, un tren de 2 cilindros más robusto y menos complejo suele ser más rentable. El tren de 4 cilindros es fundamentalmente una herramienta para la precisión y el acabado.
Tomar la Decisión Correcta para su Objetivo
La decisión de utilizar un proceso de laminado de 4 cilindros está directamente ligada a los requisitos de calidad del producto final.
- Si su enfoque principal es la máxima precisión y el espesor uniforme: El tren de 4 cilindros es el estándar, ya que sus cilindros de apoyo eliminan la deflexión que causa inconsistencias.
- Si su enfoque principal es producir láminas o papel de aluminio muy delgados: Los cilindros de trabajo soportados y de pequeño diámetro de un tren de 4 cilindros son esenciales para lograr la reducción de espesor requerida de manera eficiente.
- Si su enfoque principal es el conformado aproximado rentable: Un tren de 2 cilindros más simple suele ser suficiente para las pasadas iniciales donde las tolerancias estrictas aún no son una preocupación.
En última instancia, el tren de laminación de 4 cilindros es un instrumento de precisión diseñado para resolver el problema fundamental de la flexión del cilindro, lo que permite la producción de productos metálicos planos superiores.
Tabla Resumen:
| Característica | Tren de 2 Cilindros | Tren de 4 Cilindros |
|---|---|---|
| Configuración de Cilindros | Dos cilindros de trabajo | Cuatro cilindros (dos de trabajo, dos de apoyo) |
| Ventaja Principal | Simplicidad, rentable para desbaste | Precisión, espesor uniforme, capacidad para calibre delgado |
| Ideal Para | Pasadas de desbaste, productos menos precisos | Pasadas de acabado, chapa metálica, papel de aluminio, tolerancias estrictas |
| Complejidad y Costo | Menor | Mayor |
