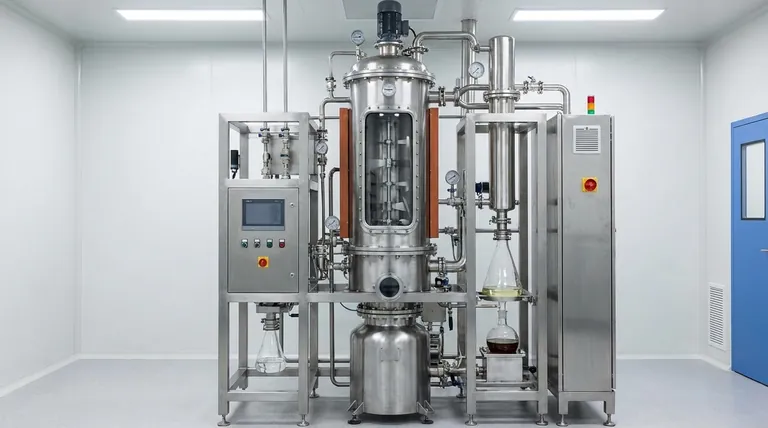

En esencia, un evaporador de película delgada es un equipo especializado diseñado para separar mezclas calentando rápidamente una capa, o película, muy fina de líquido. Su diseño único permite una evaporación extremadamente rápida y suave, lo que lo hace ideal para procesar materiales sensibles al calor, altamente viscosos o con altos puntos de ebullición.
La ventaja principal de la evaporación de película delgada es su capacidad para minimizar la degradación térmica. Al reducir drásticamente el tiempo que un producto está expuesto a altas temperaturas, preserva la calidad de los materiales sensibles que se destruirían en equipos de destilación convencionales.
El Principio Central: Cómo Funciona la Evaporación de Película Delgada
Un evaporador de película delgada opera bajo un principio simple pero potente: maximizar el área de superficie y minimizar el tiempo de calentamiento. Esto se logra mediante un proceso mecánico preciso dentro de un recipiente calentado.
El Sistema de Alimentación
El material líquido de alimentación se introduce en la parte superior de un cilindro vertical calentado. El objetivo es distribuir este líquido uniformemente alrededor de la circunferencia interior de la pared del cilindro.
El Sistema de Limpiadores Giratorios
Este es el corazón de la máquina. Un conjunto giratorio central, equipado con paletas o rodillos, gira a alta velocidad. Estos limpiadores hacen un contacto cercano con la pared interior calentada del cilindro.
A medida que el líquido de alimentación fluye por la pared, los limpiadores giratorios lo extienden continuamente en una película delgada y turbulenta. Esta acción asegura que todo el volumen de líquido se renueve constantemente y se exponga a la superficie calentada.
Transferencia de Calor Rápida y Evaporación
Debido a que la película líquida es increíblemente delgada (a menudo menos de un milímetro), el calor se transfiere desde la pared del cilindro casi instantáneamente. Esto hace que los componentes más volátiles de la mezcla se evaporen rápidamente.
Todo este proceso, desde la entrada de alimentación hasta la salida, puede tardar solo unos segundos. Este tiempo de residencia extremadamente corto es lo que protege los productos sensibles al calor.
Recolección Separada de Productos
El vapor generado fluye hacia un condensador, donde se enfría y se recoge como el destilado (el componente volátil purificado). El líquido concentrado y menos volátil continúa fluyendo por la pared del cilindro y se recoge en la parte inferior como el concentrado o residuo.
Tipos Clave de Evaporadores de Película Delgada
Aunque el principio es el mismo, diferentes diseños están optimizados para aplicaciones específicas.
Evaporador de Película Agitada (WFE)
Esta es la configuración más común. Utiliza paletas giratorias que mantienen una pequeña separación de la pared calentada para crear la película delgada. Los WFE son versátiles y efectivos para una amplia gama de materiales viscosos y que tienden a ensuciar (fouling).
Evaporador de Trayectoria Corta
Un evaporador de trayectoria corta es un tipo especializado de WFE que integra el condensador *dentro* del cuerpo del evaporador. El condensador se coloca centralmente, directamente frente a la pared calentada donde se genera la película.
Este diseño crea la distancia de viaje más corta posible —o "trayectoria corta"— para el vapor. Es fundamental para operar bajo un vacío profundo, lo que reduce el punto de ebullición de la mezcla y proporciona la separación más suave posible para materiales extremadamente sensibles como vitaminas, aceites y productos farmacéuticos.
Comprender las Compensaciones
Aunque son potentes, los evaporadores de película delgada no son una solución universal. Comprender sus limitaciones es clave para tomar una decisión informada.
Mayor Costo de Capital
La precisión mecánica requerida para los componentes internos giratorios y los sistemas de vacío hace que esta tecnología sea significativamente más costosa que alternativas más simples como los evaporadores de película descendente o ascendente.
Complejidad Mecánica y Mantenimiento
El rotor interno, los rodamientos y los sellos de vacío son piezas móviles que requieren mantenimiento regular y pueden ser puntos de fallo. Esto aumenta el costo operativo y la complejidad en comparación con los equipos estáticos.
No Ideal para Separaciones Simples
Para materiales de baja viscosidad y no sensibles al calor (como separar sal del agua), los beneficios de un evaporador de película delgada no justifican su costo y complejidad. Los métodos más simples y energéticamente más eficientes son más adecuados para estas tareas.
Tomar la Decisión Correcta para su Proceso
Seleccionar la tecnología de evaporación correcta depende completamente de las propiedades de su material y su objetivo final.
- Si su enfoque principal es procesar materiales altamente sensibles al calor o de alto peso molecular: Un evaporador de trayectoria corta es la opción superior debido a sus capacidades de baja temperatura y alto vacío.
- Si su enfoque principal es manejar líquidos viscosos o alimentación con sólidos en suspensión: Un evaporador de película agitada estándar proporciona la agitación mecánica necesaria para garantizar una transferencia de calor eficiente y prevenir la incrustación (fouling).
- Si su enfoque principal es una recuperación de solvente simple y rentable de un producto no sensible: Una tecnología más simple como un evaporador de película descendente es probablemente una solución más práctica y económica.
En última instancia, elegir un evaporador de película delgada es una decisión estratégica para proteger la integridad del producto en aplicaciones donde los métodos convencionales fallarían.
Tabla Resumen:
| Característica | Descripción | Beneficio Clave |
|---|---|---|
| Principio de Película Delgada | El líquido se extiende en una capa delgada y turbulenta sobre una pared calentada. | Transferencia de calor y evaporación extremadamente rápidas. |
| Tiempo de Residencia Corto | La exposición del producto al calor es de solo segundos. | Minimiza la degradación térmica de materiales sensibles. |
| Película Agitada (WFE) | Utiliza paletas giratorias para crear la película. | Ideal para líquidos viscosos y materiales propensos a la incrustación. |
| Evaporador de Trayectoria Corta | El condensador está dentro del cuerpo del evaporador. | Separación más suave para productos extremadamente sensibles bajo alto vacío. |
