Equipo técnico · Kintek Solution

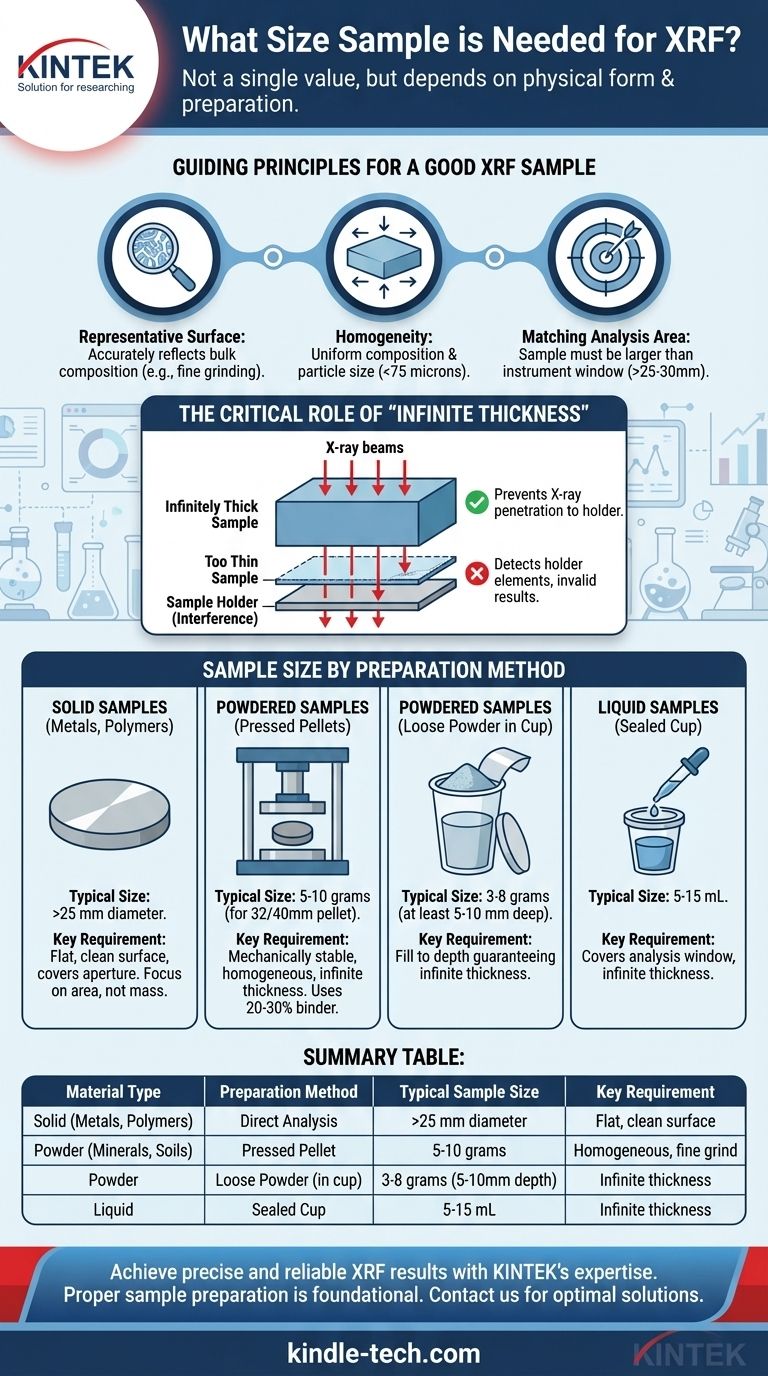

El análisis por fluorescencia de rayos X (FRX) es una técnica muy utilizada para determinar la composición elemental de los materiales.La precisión de los resultados del FRX depende en gran medida de la preparación adecuada de la muestra, que incluye la selección del tamaño de muestra apropiado, la molienda hasta obtener el tamaño de partícula correcto y el prensado en un gránulo o la fusión en una perla.Para un análisis XRF eficaz, lo ideal es moler las muestras hasta un tamaño de partícula inferior a 50 µm, aunque se aceptan tamaños de hasta 75 µm.Los tamaños de partícula más pequeños garantizan una mejor unión bajo presión, lo que es crucial para obtener resultados analíticos precisos.El tamaño de la muestra y el método de preparación dependen del tipo de material que se vaya a analizar, y entre los métodos más comunes se encuentran los gránulos prensados y las perlas fundidas.

Explicación de los puntos clave:

1. Tamaño óptimo de las partículas para el análisis XRF

   • Las muestras para el análisis XRF deben molerse con un tamaño de partícula inferior a 50 µm, aunque también se aceptan tamaños de hasta 75 µm.
   • Los tamaños de partícula más pequeños garantizan una mejor unión bajo presión, lo que es esencial para producir muestras homogéneas y representativas.
   • Esta uniformidad minimiza las inconsistencias en los resultados XRF, ya que las partículas más grandes pueden dar lugar a una distribución desigual y a efectos de matriz.

2. Métodos habituales de preparación de muestras

   • Pellets prensados:Este es uno de los métodos más populares debido a su sencillez, rentabilidad y capacidad para producir resultados de alta calidad.
     • La muestra se tritura hasta obtener el tamaño de partícula deseado y, a continuación, se prensa en forma de gránulo mediante un juego de troqueles.
     • Si la muestra no se aglutina bien, puede añadirse un aglutinante de cera para mejorar la cohesión.
   • Perlas fundidas:Este método consiste en mezclar la muestra con un fundente y calentarla a altas temperaturas para crear una perla de vidrio homogénea.
     • Aunque este método diluye los oligoelementos, es útil para muestras difíciles de prensar o que requieren una gran homogeneidad.

3. Importancia de la homogeneidad de la muestra

   • Un análisis XRF preciso requiere que la muestra sea homogénea y representativa del material analizado.
   • Las muestras no homogéneas pueden dar lugar a efectos de matriz, en los que la presencia de determinados elementos interfiere con la detección de otros, provocando desviaciones en los resultados.
   • Para lograr esta homogeneidad, es fundamental utilizar técnicas adecuadas de molienda y prensado.

4. Tamaño de la muestra y carga de prensado

   • El tamaño de la muestra y la carga de prensado necesaria dependen del tipo de material que se analice.
     • Por ejemplo, las muestras de alimentos pueden requerir de 2 a 4 toneladas de presión, los productos farmacéuticos 20 toneladas y los minerales hasta 40 toneladas.
   • La carga de presión garantiza que la muestra se aglutine eficazmente, formando un pellet robusto adecuado para el análisis.

5. Equipos y herramientas para la preparación de muestras

   • La preparación precisa de muestras de FRX requiere equipos especializados, como material de laboratorio de platino, hornos de fusión de alto rendimiento y moldes específicos para química.
   • Estas herramientas facilitan el análisis cuantitativo y cualitativo no destructivo, garantizando unos resultados óptimos.
   • La elección del equipo depende del tipo de muestra y del método de preparación que se utilice.

6. Efectos de la matriz y muestras patrón

   • Para lograr un análisis cuantitativo preciso, la composición de la muestra patrón debe ser lo más similar posible a la de la muestra problema.
   • Las diferencias de composición pueden dar lugar a efectos de matriz, en los que la presencia de determinados elementos afecta a la detección de otros, dando lugar a resultados inexactos.
   • Una calibración y estandarización adecuadas son esenciales para minimizar estos efectos.

7. Pasos en la preparación de muestras para FRX

   • Los pasos fundamentales para la preparación de materiales para el análisis XRF incluyen:
     1. Trituración:Reducción de la muestra a un tamaño manejable.
     2. Trituración:Reducción adicional del tamaño de las partículas a menos de 50µm (o hasta 75µm).
     3. Prensado o fusión:Transformación de la muestra en un pellet o perla para su análisis.
   • Estos pasos garantizan que la muestra sea robusta, homogénea y representativa del material analizado.

Siguiendo estas directrices, puede asegurarse de que sus muestras de FRX se preparan correctamente, lo que conducirá a resultados analíticos precisos y fiables.La preparación adecuada de las muestras es un paso crítico en el proceso de análisis por FRX, y la atención a los detalles en la molienda, el prensado y la homogeneización producirá los mejores resultados.

Tabla resumen:

Aspecto clave	Detalles
Tamaño óptimo de las partículas	Inferior a 50µm (aceptable hasta 75µm)
Métodos de preparación	Pellets prensados (sencillo, rentable) o perlas fundidas (alta homogeneidad)
Carga de prensado	2-40 toneladas, dependiendo del tipo de material
Equipo necesario	Material de laboratorio de platino, hornos de fusión, moldes
Pasos para la preparación	Trituración → Molienda → Prensado/fusión
Importancia de la homogeneidad	Garantiza resultados XRF precisos y fiables

Garantice resultados XRF precisos con una preparación adecuada de las muestras. póngase en contacto con nuestros expertos para que le orienten.
