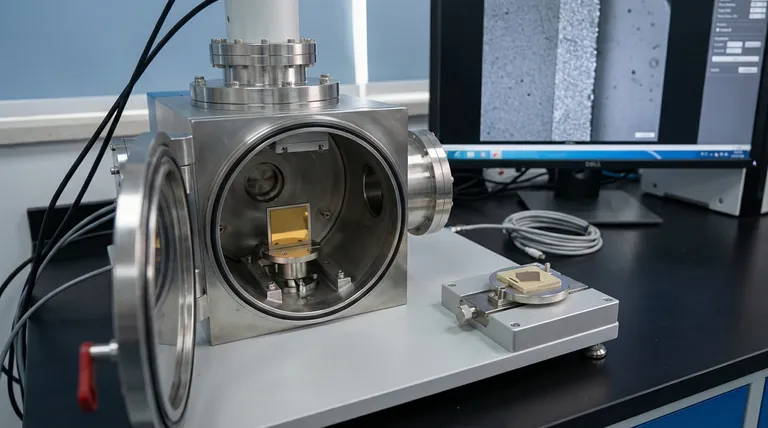

En resumen, el recubrimiento de oro por pulverización catódica se utiliza para aplicar una capa ultrafina y eléctricamente conductora de oro sobre una muestra no conductora antes de observarla en un Microscopio Electrónico de Barrido (SEM). Este recubrimiento es esencial porque evita la acumulación de carga eléctrica en la superficie de la muestra generada por el haz de electrones del SEM, lo que de otro modo crearía una imagen distorsionada e inutilizable.
El desafío fundamental del análisis SEM es que el haz de electrones utilizado para crear una imagen requiere que la muestra sea conductora. El recubrimiento de oro por pulverización catódica es una técnica de preparación estándar que resuelve este problema para materiales no conductores, permitiendo una obtención de imágenes clara y de alta resolución de un mundo microscópico que de otro modo sería invisible.
El Problema Fundamental: Electrones y Aislantes
Para entender por qué es necesaria la pulverización catódica, primero hay que comprender la mecánica central de cómo funciona un SEM y el problema que surge con ciertos materiales.
Cómo un SEM Crea una Imagen
Un SEM no "ve" la muestra directamente. En su lugar, escanea un haz enfocado de electrones de alta energía a través de la superficie de la muestra.
Cuando estos electrones primarios inciden en la superficie, desplazan a otros electrones de menor energía de la propia muestra. Estos se denominan electrones secundarios.
Un detector dentro del microscopio recoge estos electrones secundarios. El número de electrones recogidos de cada punto de la superficie se utiliza para construir una imagen detallada y de alta magnificación de la topografía (sus características superficiales) de la muestra.
El Efecto de "Carga" en Muestras No Conductoras
Este proceso funciona perfectamente en materiales conductores, como los metales, porque cualquier exceso de electrones del haz es conducido inmediatamente al instrumento puesto a tierra.
Sin embargo, en una muestra no conductora o pobremente conductora (como una cerámica, un polímero o una muestra biológica), los electrones no tienen a dónde ir. Se acumulan en la superficie.
Esta acumulación de carga negativa, conocida como carga de la muestra, repele el haz de electrones entrante. Esta interferencia degrada gravemente la imagen, provocando manchas brillantes, rayas y una pérdida total de detalle.
Cómo el Recubrimiento de Oro por Pulverización Catódica Resuelve el Problema de Imagen
El recubrimiento por pulverización catódica es la solución a este efecto de carga. El proceso deposita una película metálica, de solo unos pocos nanómetros de espesor, que cambia fundamentalmente la forma en que la muestra interactúa con el haz de electrones.
Creación de una Vía Conductora
La función principal de la capa de oro (típicamente de 2 a 20 nm de espesor) es crear una vía conductora. Cubre toda la superficie de la muestra aislante y la conecta al portamuestras metálico puesto a tierra.
Esta vía permite que el exceso de electrones del haz se drene inofensivamente, previniendo por completo la acumulación de carga.
Mejora de la Señal de Imagen
Más allá de simplemente prevenir la carga, el oro ofrece otro beneficio significativo. Tiene un rendimiento de electrones secundarios muy alto, lo que significa que es muy eficiente para liberar electrones secundarios cuando es golpeado por el haz primario.
Esto da como resultado una señal mucho más fuerte y clara para que el detector la capture. El resultado es una imagen final con una relación señal/ruido significativamente mejorada, que revela detalles finos de la superficie que de otro modo se perderían.
Comprensión de las Compensaciones
Aunque el recubrimiento de oro por pulverización catódica es una técnica estándar y efectiva, es un paso preparatorio con consecuencias específicas que deben considerarse.
Por qué el Oro es Tan Común
El oro es una opción popular porque es relativamente inerte (no reaccionará con la muestra), es muy fácil de pulverizar y proporciona el excelente rendimiento de electrones secundarios mencionado anteriormente. Para la obtención de imágenes de morfología superficial de propósito general, es el material de elección.
Cuándo Usar Otros Metales
Para trabajos de magnificación extremadamente alta, la estructura granular del propio recubrimiento de oro puede volverse visible. En estos casos, a menudo se utilizan metales con una estructura de grano más fino, como platino, paladio o iridio, para producir un recubrimiento más liso y uniforme.
La Limitación Crítica: Ocultar la Composición Verdadera
La compensación más significativa es que el recubrimiento cubre la superficie original de la muestra. Esto hace que el recubrimiento por pulverización catódica no sea adecuado si su objetivo es el análisis elemental (por ejemplo, mediante espectroscopía de rayos X de dispersión de energía, o EDS). El recubrimiento de oro interferirá o bloqueará por completo las señales del espécimen real subyacente.
Tomar la Decisión Correcta para su Objetivo
Seleccionar la preparación de muestra correcta es fundamental para obtener datos significativos de un SEM.
- Si su enfoque principal es la topografía y morfología superficial: El recubrimiento de oro por pulverización catódica es un método excelente y estándar en la industria para obtener imágenes de muestras no conductoras.
- Si necesita resolver características a escala nanométrica extremadamente finas: Considere un metal de grano más fino como platino/paladio o iridio para minimizar los artefactos del recubrimiento.
- Si su enfoque principal es la composición elemental (EDS): No utilice un recubrimiento metálico por pulverización catódica. La muestra debe analizarse sin recubrimiento o prepararse con un recubrimiento de carbono conductor, que produce menos interferencia.
En última instancia, el recubrimiento de oro por pulverización catódica es una técnica fundamental que hace que el vasto mundo de los materiales no conductores sea accesible a la potente magnificación del SEM.
Tabla Resumen:
| Aspecto | Beneficio del Recubrimiento de Oro por Pulverización Catódica |
|---|---|
| Función Principal | Previene la acumulación de carga en muestras no conductoras |
| Espesor del Recubrimiento | Capa ultrafina (2-20 nm) |
| Mejora de la Señal | Alto rendimiento de electrones secundarios para imágenes más claras |
| Ideal Para | Análisis de topografía y morfología superficial |
| Limitación | No es adecuado para el análisis elemental (EDS) |
