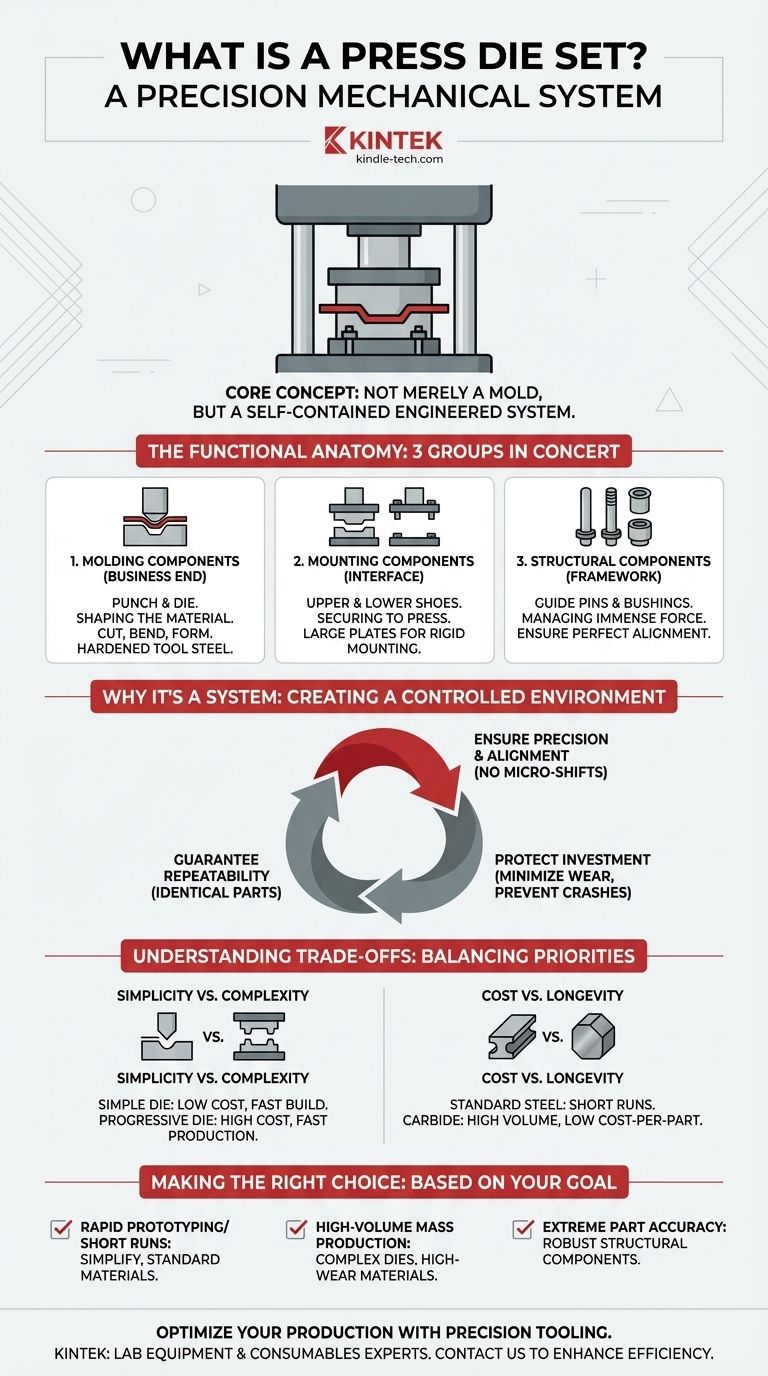

¿Qué es un juego de troqueles de prensa? Un sistema de precisión para una producción en masa eficiente

En esencia, un juego de troqueles de prensa es una herramienta mecánica de precisión que sujeta, alinea y acciona los componentes utilizados para cortar, dar forma o conformar material en una máquina de prensa. Actúa como un conjunto autónomo, integrando las herramientas activas (como punzones y matrices) con una estructura que se monta directamente en la prensa, asegurando una alineación y repetibilidad perfectas con cada golpe de máquina.

Un juego de troqueles de prensa no es simplemente un molde. Es un sistema de ingeniería completo diseñado para transmitir con precisión una fuerza inmensa de una prensa a una pieza de trabajo, garantizando la producción consistente y precisa de piezas a escala.

La anatomía funcional de un juego de troqueles

Para entender un juego de troqueles, debe verlo como un sistema con tres grupos funcionales distintos que trabajan en conjunto. El diseño de cada componente está optimizado para su función específica, desde dar forma al material hasta gestionar las fuerzas operativas.

Los componentes de moldeo: dando forma al material

Este es el "extremo de trabajo" de la herramienta: las piezas que contactan directamente y alteran la pieza de trabajo. En una operación de estampado, esto incluye el punzón (el componente macho que realiza la acción) y la matriz (el componente hembra que define la forma final).

Estos componentes suelen estar hechos de acero para herramientas endurecido y son responsables del corte, doblado, conformado o embutición real del material. Su geometría es un reflejo directo de la característica deseada de la pieza.

Los componentes de montaje: fijación a la prensa

Este grupo de componentes sirve como interfaz entre el juego de troqueles y la máquina de prensa. Consiste en una zapata superior (o porta-matriz) y una zapata inferior, que son placas grandes y planas que forman la parte superior e inferior del conjunto.

La zapata superior se une al carro móvil de la prensa, mientras que la zapata inferior se atornilla a la bancada estacionaria. Este montaje seguro garantiza que toda la herramienta se mueva como una unidad única y rígida con la máquina.

Los componentes estructurales: gestionando una fuerza inmensa

Esta estructura recibe el tonelaje de la prensa y asegura que los componentes de moldeo permanezcan en perfecta alineación bajo carga. Los elementos clave incluyen pasadores guía y casquillos.

Los pasadores guía son postes endurecidos y rectificados con precisión, fijados a una zapata del troquel, que se deslizan en los casquillos correspondientes de la zapata opuesta. Este emparejamiento crítico evita cualquier movimiento lateral, manteniendo la holgura precisa entre el punzón y la matriz durante todo el recorrido. Esta alineación es lo que garantiza la calidad de la pieza y previene daños catastróficos a la herramienta.

Por qué un juego de troqueles es un sistema, no solo una herramienta

Pensar en un juego de troqueles como un simple molde pasa por alto su función más importante: crear un entorno de fabricación controlado y repetible. Su diseño como sistema autónomo es lo que permite la producción en masa moderna.

Garantizando precisión y alineación

La tarea más importante de la estructura del juego de troqueles es mantener la alineación entre las herramientas superior e inferior. Incluso un cambio microscópico puede arruinar una pieza, causar rebabas excesivas o provocar que el punzón choque con la matriz, destruyendo la herramienta.

Los pasadores guía y las zapatas de troquel rígidas son la base de esta precisión, actuando como el esqueleto que mantiene todo en su lugar exacto, golpe tras golpe.

Garantizando la repetibilidad

Debido a que el juego de troqueles es una unidad autónoma con su propio sistema de alineación interna, produce piezas idénticas independientemente de las pequeñas variaciones en la propia máquina de prensa. Esto aísla la herramienta crítica de la máquina más grande, asegurando que la millonésima pieza producida sea una copia exacta de la primera.

Protegiendo la inversión

Un juego de troqueles protege tanto los delicados componentes de moldeo como la costosa máquina de prensa. Al absorber y dirigir las fuerzas de estampado a través de su robusto marco, reduce el desgaste y el estrés en la prensa. Lo más importante es que su sistema de alineación es la principal defensa contra los choques de herramientas, que pueden costar decenas de miles de dólares en reparaciones y tiempo de inactividad.

Entendiendo las compensaciones

El principio de diseño de "simplicidad" es un punto de partida, pero cada juego de troqueles es un ejercicio de equilibrio entre prioridades contrapuestas.

Simplicidad vs. Complejidad

Un troquel de corte simple que realiza un solo corte es relativamente económico y rápido de construir. Sin embargo, un troquel progresivo es mucho más complejo, incorporando múltiples estaciones para cortar, doblar y formar una pieza en una serie de pasos con cada golpe de prensa.

Aunque un troquel progresivo tiene un costo inicial mucho más alto y requiere más mantenimiento, aumenta drásticamente la velocidad de producción al completar una pieza terminada con cada ciclo.

Costo vs. Longevidad

Los materiales utilizados para los componentes del juego de troqueles representan una compensación significativa. El uso de acero para herramientas estándar es rentable para tiradas de producción cortas.

Para la fabricación de alto volumen que exige millones de ciclos, invertir en materiales de primera calidad como el carburo para los componentes de corte es esencial. Esto aumenta el costo inicial pero ofrece un costo por pieza mucho menor durante la vida útil prolongada de la herramienta.

Tomar la decisión correcta para su objetivo

El diseño óptimo del juego de troqueles depende completamente de su objetivo de fabricación.

• Si su enfoque principal es el prototipado rápido o las tiradas cortas: Priorice los troqueles simples de una sola operación construidos con materiales estándar para minimizar la inversión inicial y el tiempo de entrega.
• Si su enfoque principal es la producción en masa de alto volumen: Invierta en un troquel progresivo o compuesto complejo hecho de materiales de alto desgaste para maximizar el rendimiento y garantizar la consistencia a largo plazo.
• Si su enfoque principal es la precisión extrema de las piezas: Concéntrese en los componentes estructurales, especificando pasadores guía de gran tamaño, casquillos de alta gama y una zapata de troquel gruesa y rígida para garantizar la estabilidad bajo carga.

En última instancia, ver el juego de troqueles como un sistema integrado es la clave para lograr una fabricación eficiente y precisa.

Tabla resumen:

Grupo de Componentes	Piezas Clave	Función Principal
Componentes de Moldeo	Punzo, Matriz	Cortan, doblan o forman directamente el material
Componentes de Montaje	Zapata Superior, Zapata Inferior	Aseguran el juego de troqueles a la máquina de prensa
Componentes Estructurales	Pasadores Guía, Casquillos	Mantienen la alineación y gestionan la fuerza bajo carga
