¿Qué es la presión isostática en frío? Logre una densidad uniforme para piezas de polvo complejas

En esencia, el prensado isostático en frío (CIP) es un proceso de fabricación que utiliza fluido a alta presión para compactar uniformemente un polvo en una forma sólida. Opera a temperatura ambiente o cerca de ella, aplicando presión por igual desde todas las direcciones para crear un componente denso y consolidado conocido como "compacto en verde" que está listo para un procesamiento posterior.

Al colocar un molde flexible lleno de polvo en un líquido y presurizar toda la cámara, el prensado isostático en frío aprovecha la dinámica de fluidos para superar las limitaciones del prensado mecánico tradicional, lo que da como resultado piezas con una densidad y uniformidad superiores.

Cómo funciona el prensado isostático en frío

Para comprender el CIP, es esencial comprender tanto su principio rector como su ejecución práctica. El método es valorado por su elegante simplicidad y sus resultados altamente efectivos.

El principio fundamental: la ley de Pascal

El proceso funciona basándose en la Ley de Pascal, que establece que la presión aplicada a un fluido encerrado se transmite sin disminuir a cada porción del fluido y a las paredes del recipiente que lo contiene.

Una analogía sencilla es un objeto sumergido profundamente bajo el agua. La presión que experimenta proviene por igual de todos los lados, no solo de arriba. El CIP aprovecha este mismo principio en un entorno industrial controlado.

El proceso paso a paso

1. Primero se coloca un material en polvo en un molde flexible y elastomérico (como caucho o uretano). Este molde define la forma de la pieza final.
2. El molde se sella, a menudo al vacío, para eliminar cualquier aire atrapado que pueda interferir con la compactación.
3. Luego, el molde sellado se sumerge en una cámara de presión llena de un fluido de trabajo, típicamente agua (a menudo con un inhibidor de corrosión), aceite o una mezcla de glicol.
4. Una bomba externa presuriza este fluido, con presiones que van de 20 a 400 MPa. Esta inmensa presión se ejerce uniformemente sobre toda la superficie del molde flexible.
5. El polvo dentro del molde se compacta en una masa sólida y cohesiva. Este objeto resultante se denomina "compacto en verde" o "cuerpo en verde" porque tiene resistencia a la manipulación pero aún no se ha fortalecido completamente mediante un proceso de calentamiento final.

Ventajas clave del uso de CIP

La aplicación de presión uniforme le da al CIP varias ventajas distintas sobre los métodos de prensado uniaxial (en una dirección) convencionales.

Uniformidad de densidad inigualable

Debido a que la presión se aplica desde todas las direcciones simultáneamente, el CIP elimina las variaciones de densidad y los puntos de tensión internos que pueden ocurrir al prensar desde solo una o dos direcciones. Esto da como resultado un compacto en verde altamente uniforme.

Formación de piezas complejas y grandes

Los troqueles metálicos rígidos solo pueden formar formas relativamente simples. El uso de un molde flexible y presión de fluido permite la creación de geometrías intrincadas y complejas, y componentes muy grandes que de otro modo serían imposibles de producir.

Procesamiento de materiales difíciles

Muchos materiales avanzados, como metales duros, carburos y ciertas cerámicas, son notoriamente difíciles de compactar eficazmente utilizando métodos tradicionales. El CIP proporciona la fuerza y la uniformidad necesarias para prensar con éxito estos polvos desafiantes.

Mejores resultados de sinterización final

La alta y uniforme densidad del compacto en verde significa que se encogerá menos y de manera más predecible durante la etapa final de sinterización (cocción a alta temperatura). Esto conduce a una mejor precisión dimensional y una menor tasa de desecho para las piezas terminadas.

Comprender las compensaciones y el contexto

Aunque es potente, el CIP no es una solución de un solo paso. Es una herramienta específica utilizada para un propósito específico dentro de un flujo de trabajo de fabricación más amplio.

Es un paso intermedio

Un punto crucial a entender es que el CIP produce un compacto en verde, no un producto terminado. Esta pieza tiene suficiente resistencia para ser manipulada y mecanizada, pero requiere un tratamiento térmico posterior, como la sinterización, para fusionar las partículas de polvo y lograr sus propiedades mecánicas y densidad finales.

Prensado isostático en frío (CIP) vs. en caliente (HIP)

El CIP a menudo se confunde con su contraparte de alta temperatura, el Prensado Isostático en Caliente (HIP).

• Prensado isostático en frío (CIP): Se utiliza a temperatura ambiente para crear un compacto en verde uniforme a partir de polvo. El objetivo principal es dar forma y lograr una densidad uniforme antes de la sinterización final.
• Prensado isostático en caliente (HIP): Se utiliza a temperaturas elevadas para densificar completamente una pieza, cerrar la porosidad interna en las piezas fundidas o unir materiales diferentes. A menudo es un paso de fabricación final o casi final.

Consideraciones sobre equipos y procesos

El proceso requiere un recipiente a presión especializado diseñado para soportar ciclos de alta presión severos y repetidos. El flujo de trabajo implica múltiples etapas (preparación del polvo, moldeo, prensado y sinterización) que deben gestionarse de manera eficaz.

Cuándo considerar el prensado isostático en frío

La decisión de utilizar CIP depende completamente del material, la complejidad de la pieza y la calidad deseada del producto final.

• Si su objetivo principal es producir formas complejas con densidad uniforme: El CIP es ideal porque la presión del fluido se adapta a cualquier geometría, eliminando los puntos débiles y los gradientes de densidad comunes en el prensado uniaxial.
• Si su objetivo principal es trabajar con polvos difíciles de compactar como carburos o cerámicas: Utilice CIP para proporcionar la inmensa y uniforme fuerza necesaria para crear un compacto en verde viable a partir de estos materiales desafiantes.
• Si su objetivo principal es minimizar la distorsión y mejorar el control dimensional durante la sinterización final: Comience con una pieza en verde producida por CIP, ya que su excepcional uniformidad conduce a resultados más predecibles y consistentes después de la cocción.

En última instancia, el prensado isostático en frío es una herramienta poderosa para crear compactos de polvo uniformes y de alta calidad que sirven como una base superior para operaciones de fabricación posteriores.

Tabla resumen:

Aspecto clave	Detalles
Proceso	Utiliza fluido a alta presión para compactar polvo a temperatura ambiente
Principio	Ley de Pascal: presión uniforme desde todas las direcciones
Resultado	'Compacto en verde' listo para sinterizar
Ventaja clave	Uniformidad de densidad inigualable y capacidad para formar formas complejas
Ideal para	Materiales difíciles de prensar como cerámicas, carburos y piezas intrincadas

¿Listo para producir piezas complejas de alta densidad con una uniformidad superior?

KINTEK se especializa en equipos y consumibles de laboratorio, brindando soluciones para todas sus necesidades de procesamiento de polvo. Nuestra experiencia en tecnología de prensado isostático puede ayudarlo a lograr resultados consistentes incluso para los materiales y geometrías más desafiantes.

Contacte a nuestros expertos hoy para discutir cómo nuestro equipo puede mejorar las capacidades de su laboratorio y optimizar su proceso de fabricación.

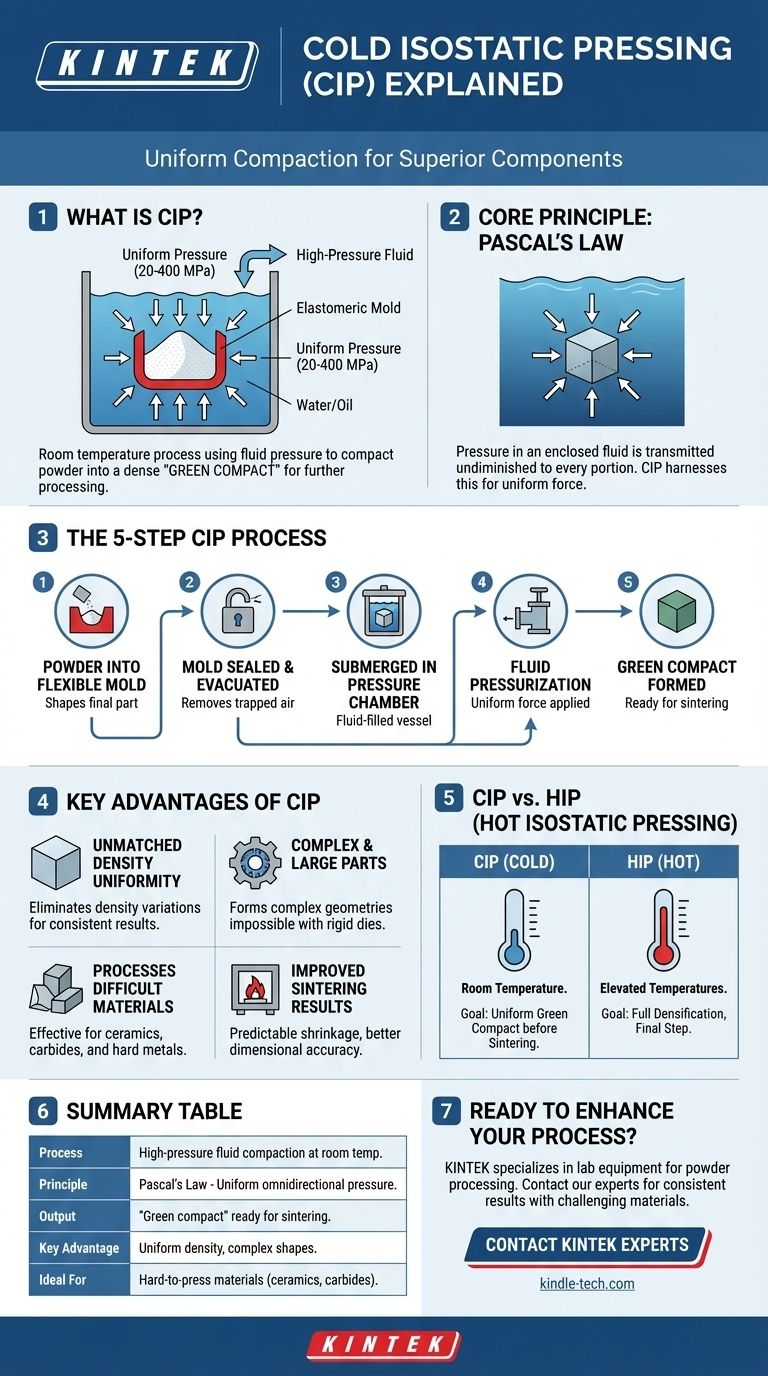

Guía Visual
