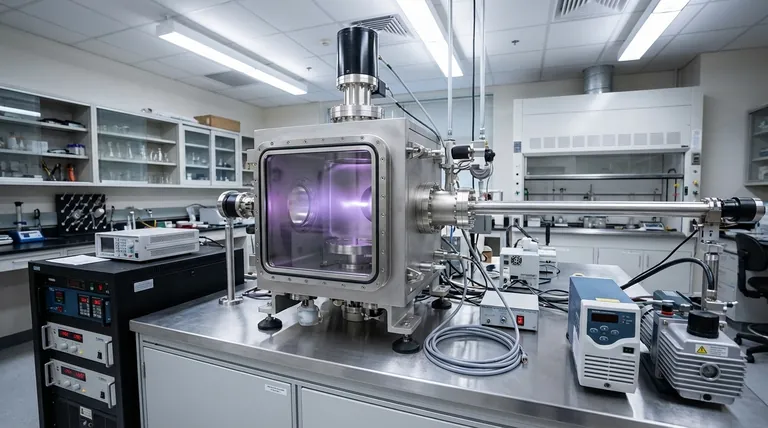

En esencia, el sputtering de CC y el de RF son dos técnicas de deposición física de vapor utilizadas para crear películas de material excepcionalmente delgadas sobre una superficie. La diferencia fundamental entre ellas es el tipo de fuente de alimentación eléctrica utilizada, lo que determina directamente qué tipo de material se puede depositar. El sputtering de CC (Corriente Continua) se utiliza para materiales eléctricamente conductores, mientras que el sputtering de RF (Radiofrecuencia) es necesario para materiales no conductores o aislantes.
La elección entre el sputtering de CC y el de RF está dictada casi por completo por la conductividad eléctrica de su material objetivo. El sputtering de CC es más rápido y económico, pero solo funciona para objetivos conductores, mientras que el sputtering de RF evita la acumulación de carga en objetivos aislantes, lo que lo hace más versátil pero también más lento y costoso.
El objetivo compartido: Deposición de película delgada
¿Qué es el Sputtering?
El sputtering es un proceso que se realiza en una cámara de vacío para depositar una capa delgada de átomos, a menudo de solo nanómetros de espesor, sobre un sustrato.
Implica bombardear un material fuente, conocido como el objetivo, con iones de gas energizados (típicamente Argón). Esta colisión tiene suficiente fuerza para desalojar átomos de la superficie del objetivo. Estos átomos expulsados viajan a través de la cámara y recubren el sustrato, formando una película delgada uniforme.
Esta técnica es fundamental en la fabricación de semiconductores, recubrimientos ópticos y dispositivos de almacenamiento de datos como las unidades de disco.
El mecanismo del Sputtering de CC
Cómo funciona
El sputtering de CC utiliza una fuente de alimentación de Corriente Continua (CC). El material objetivo se configura como el cátodo (electrodo negativo) y el sustrato se coloca en el ánodo (electrodo positivo).
El voltaje negativo constante en el objetivo atrae a los iones de gas cargados positivamente. Estos iones se aceleran hacia el objetivo y colisionan con él, desalojando átomos para la deposición.
La limitación crítica: Conductividad
Este proceso funciona de manera eficiente solo si el material objetivo es eléctricamente conductor. El objetivo debe ser capaz de disipar la carga positiva de los iones impactantes para mantener su potencial negativo.
Si intenta utilizar un objetivo aislante, los iones positivos se acumulan en su superficie. Esta acumulación de carga, conocida como carga superficial, neutraliza rápidamente el voltaje negativo del objetivo, repele los iones entrantes y detiene el proceso de sputtering por completo.
Cómo el Sputtering de RF resuelve el problema de los aislantes
La solución de corriente alterna
El sputtering de RF supera la limitación del sputtering de CC al utilizar una fuente de alimentación de Corriente Alterna (CA) de alta frecuencia, que generalmente opera a 13.56 MHz.
En lugar de un voltaje negativo constante, el potencial eléctrico en el objetivo alterna rápidamente entre negativo y positivo.
El ciclo de autolimpieza
Esta rápida alternancia crea un efecto de "autolimpieza" en dos semiciClos distintos.
Durante la porción más larga y negativa del ciclo, los iones positivos son atraídos para bombardear el objetivo y provocar el sputtering de átomos, al igual que en el proceso de CC.
Durante la porción breve y positiva del ciclo, el objetivo atrae una lluvia de electrones del plasma. Estos electrones neutralizan instantáneamente cualquier exceso de carga positiva que se haya acumulado en la superficie.
Desbloqueando nuevos materiales
Al eliminar continuamente la acumulación de iones positivos, el sputtering de RF permite la deposición sostenida de materiales no conductores (aislantes o dieléctricos), como cerámicas y óxidos, lo cual es imposible con una configuración de CC estándar.
Comprender las compensaciones
Tasa de deposición
El sputtering de CC es significativamente más rápido. La energía se suministra al objetivo de manera más eficiente, lo que resulta en una mayor tasa de deposición de material en comparación con el sputtering de RF.
Costo y complejidad
Los sistemas de CC son más simples y económicos. Requieren una fuente de alimentación de CC sencilla. Los sistemas de RF son más complejos y costosos, ya que necesitan un generador de CA de alta frecuencia y una red de adaptación de impedancia para operar de manera eficiente.
Versatilidad de materiales
El sputtering de RF es mucho más versátil. Mientras que el CC se limita a metales y compuestos conductores, el RF puede depositar prácticamente cualquier material, incluidos conductores, aislantes y semiconductores.
Escala del proceso
Debido a su velocidad y rentabilidad, el sputtering de CC se prefiere a menudo para la producción a gran escala y el recubrimiento de sustratos grandes. El sputtering de RF se utiliza más comúnmente para sustratos más pequeños o en investigación y desarrollo donde la flexibilidad del material es primordial.
Tomar la decisión correcta para su aplicación
Elegir el método correcto es una consecuencia directa de sus requisitos de material y objetivos operativos.
- Si su enfoque principal es depositar una película metálica conductora con alta velocidad y bajo costo: El sputtering de CC es la opción clara y superior.
- Si su enfoque principal es depositar un material aislante como una cerámica u óxido: El sputtering de RF es la técnica necesaria y correcta.
- Si su enfoque principal es la máxima flexibilidad de materiales en un entorno de investigación o laboratorio: Un sistema de RF proporciona la versatilidad para manejar cualquier tipo de material objetivo que pueda necesitar.
En última instancia, comprender cómo cada método maneja la carga eléctrica es la clave para seleccionar la técnica de sputtering correcta para su material.
Tabla de resumen:
| Característica | Sputtering de CC | Sputtering de RF |
|---|---|---|
| Fuente de alimentación | Corriente Continua (CC) | Radiofrecuencia (CA) |
| Material objetivo | Solo materiales conductores | Materiales conductores y aislantes |
| Tasa de deposición | Alta | Menor |
| Costo y complejidad | Menor costo, configuración más simple | Mayor costo, más complejo |
| Ideal para | Recubrimiento de metales de gran volumen | Materiales aislantes, flexibilidad en I+D |
