¿Cuál es el material preferido para la fabricación de un semiconductor? Se explica el dominio del silicio


Sin lugar a dudas, el material más preferido y dominante para la fabricación de semiconductores es el silicio (Si). Durante más de medio siglo, el silicio ha servido como elemento fundamental para la gran mayoría de los circuitos integrados, desde los complejos procesadores de su computadora hasta los chips simples de un electrodoméstico. Su dominio no es accidental, sino el resultado de una combinación casi perfecta de propiedades eléctricas, abundancia de material y compatibilidad de fabricación.

La razón principal de la supremacía del silicio no son solo sus propiedades semiconductoras; es la capacidad única de hacer crecer una capa aislante estable y de alta calidad de dióxido de silicio (SiO₂), una característica indispensable para la fabricación moderna de transistores.

¿Cuál es el material preferido para la fabricación de un semiconductor? Se explica el dominio del silicio

Por qué el silicio domina la industria

La posición del silicio como estándar de la industria se basa en varios pilares clave que ningún otro material ha podido igualar a escala.

Abundancia y rentabilidad inigualables

El silicio es el segundo elemento más abundante en la corteza terrestre, justo después del oxígeno.

Se obtiene principalmente de arena común (que es en su mayoría dióxido de silicio), lo que hace que la materia prima sea increíblemente económica y ampliamente disponible. Esta ventaja de costo fundamental es un motor principal de su adopción generalizada.

El papel crítico del dióxido de silicio (SiO₂)

Esta es la ventaja más importante del silicio. Cuando se expone al oxígeno a altas temperaturas, el silicio crece naturalmente una capa uniforme, estable y eléctricamente aislante de dióxido de silicio (SiO₂), también conocido como vidrio.

Este óxido nativo es el aislante perfecto necesario para construir la estructura de la puerta en un MOSFET (transistor de efecto de campo de semiconductor de óxido metálico), el bloque de construcción fundamental de toda la electrónica digital moderna. Ningún otro semiconductor forma un aislante de óxido nativo de tan alta calidad con tanta facilidad.

Excelente estabilidad térmica

El silicio mantiene sus propiedades semiconductoras y su estructura física a las muy altas temperaturas requeridas durante el proceso de fabricación (dopaje, deposición y recocido).

Esta robustez térmica permite una fabricación consistente, confiable y de alto rendimiento a gran escala.

Un ecosistema maduro e imbatible

Décadas de investigación, desarrollo y billones de dólares en inversión han creado un ecosistema de fabricación optimizado exclusivamente para el silicio.

Las herramientas, los procesos y el conocimiento de ingeniería colectivo se centran en las obleas de silicio, creando una inmensa barrera de entrada para cualquier posible material competidor.

Las alternativas de nicho: semiconductores compuestos

Si bien el silicio es el caballo de batalla para más del 95% de las aplicaciones, ciertas áreas de alto rendimiento requieren materiales con propiedades diferentes. Estos son típicamente "semiconductores compuestos" hechos de dos o más elementos.

El caso del arseniuro de galio (GaAs)

El arseniuro de galio tiene una movilidad de electrones significativamente mayor que el silicio, lo que significa que los electrones pueden moverse a través de él mucho más rápido.

Esta propiedad hace que el GaAs sea ideal para aplicaciones de alta frecuencia como amplificadores de radiofrecuencia (RF) en teléfonos celulares, sistemas de radar y comunicaciones por satélite donde la velocidad es primordial. También tiene una "banda prohibida directa", lo que lo hace eficiente para convertir electricidad en luz para LED y láseres.

El auge de los materiales de banda prohibida ancha (GaN y SiC)

Materiales como el nitruro de galio (GaN) y el carburo de silicio (SiC) pueden soportar voltajes y temperaturas mucho más altos que el silicio.

Esto los hace esenciales para la electrónica de alta potencia, como inversores de potencia para vehículos eléctricos, fuentes de alimentación eficientes para centros de datos y cargadores rápidos de próxima generación.

Comprender las compensaciones

Elegir un material semiconductor es siempre un ejercicio de equilibrio entre el rendimiento y las limitaciones prácticas.

Por qué el silicio no siempre es la respuesta

La movilidad de electrones del silicio limita su rendimiento a frecuencias de radio muy altas. Su "banda prohibida indirecta" también lo hace extremadamente ineficiente para emitir luz, razón por la cual no se utiliza para LED o láseres. Para aplicaciones de alta potencia, se descompone a voltajes y temperaturas más bajos que el GaN o el SiC.

El alto costo y la complejidad de las alternativas

El principal inconveniente de los semiconductores compuestos es el costo y la dificultad de fabricación. Las materias primas son mucho más raras que el silicio, y procesarlas en monocristales sin defectos es un proceso complejo y costoso.

Esta complejidad da como resultado obleas más pequeñas y menores rendimientos de fabricación, reservando estos materiales para aplicaciones donde sus ventajas de rendimiento específicas justifican el costo adicional significativo.

Tomar la decisión correcta para su objetivo

La selección de un material semiconductor está dictada enteramente por los requisitos de rendimiento y las limitaciones de costo de la aplicación final.

  • Si su enfoque principal es la informática de propósito general y la rentabilidad: El silicio es la única opción lógica e indiscutible debido a su ecosistema maduro y sus excelentes propiedades generales.
  • Si su enfoque principal son los dispositivos ópticos (LED) o de radiofrecuencia (RF) de alta frecuencia: El arseniuro de galio (GaAs) suele ser el material superior debido a su alta movilidad de electrones y sus eficientes propiedades de emisión de luz.
  • Si su enfoque principal son las aplicaciones de alta potencia y alto voltaje: Los materiales de banda prohibida ancha como el nitruro de galio (GaN) o el carburo de silicio (SiC) son necesarios por su robustez térmica y eléctrica.

En última instancia, comprender estas propiedades fundamentales de los materiales es clave para apreciar por qué nuestro mundo digital está, y seguirá estando, construido sobre una base de silicio.

Tabla resumen:

Material Aplicación principal Ventaja clave Principal inconveniente
Silicio (Si) Informática general, microchips Abundante, bajo costo, aislante de SiO₂ estable Rendimiento limitado a alta frecuencia/alta potencia
Arseniuro de galio (GaAs) RF de alta frecuencia, LED Alta movilidad de electrones, banda prohibida directa Alto costo, fabricación compleja
Nitruro de galio (GaN) / Carburo de silicio (SiC) Electrónica de alta potencia Alta tolerancia a voltaje/temperatura Costo muy alto, complejidad de fabricación

¿Listo para seleccionar el material semiconductor adecuado para su proyecto? La elección entre silicio, GaAs, GaN y SiC depende de sus necesidades de rendimiento específicas para aplicaciones informáticas, de RF o de potencia. KINTEK se especializa en proporcionar equipos de laboratorio y consumibles de alta calidad esenciales para la I+D y la fabricación de semiconductores. Nuestra experiencia puede ayudarle a optimizar su proceso desde la selección del material hasta la producción.

Contacte hoy mismo a nuestros expertos para discutir cómo podemos apoyar los objetivos de innovación en semiconductores de su laboratorio.

Guía Visual

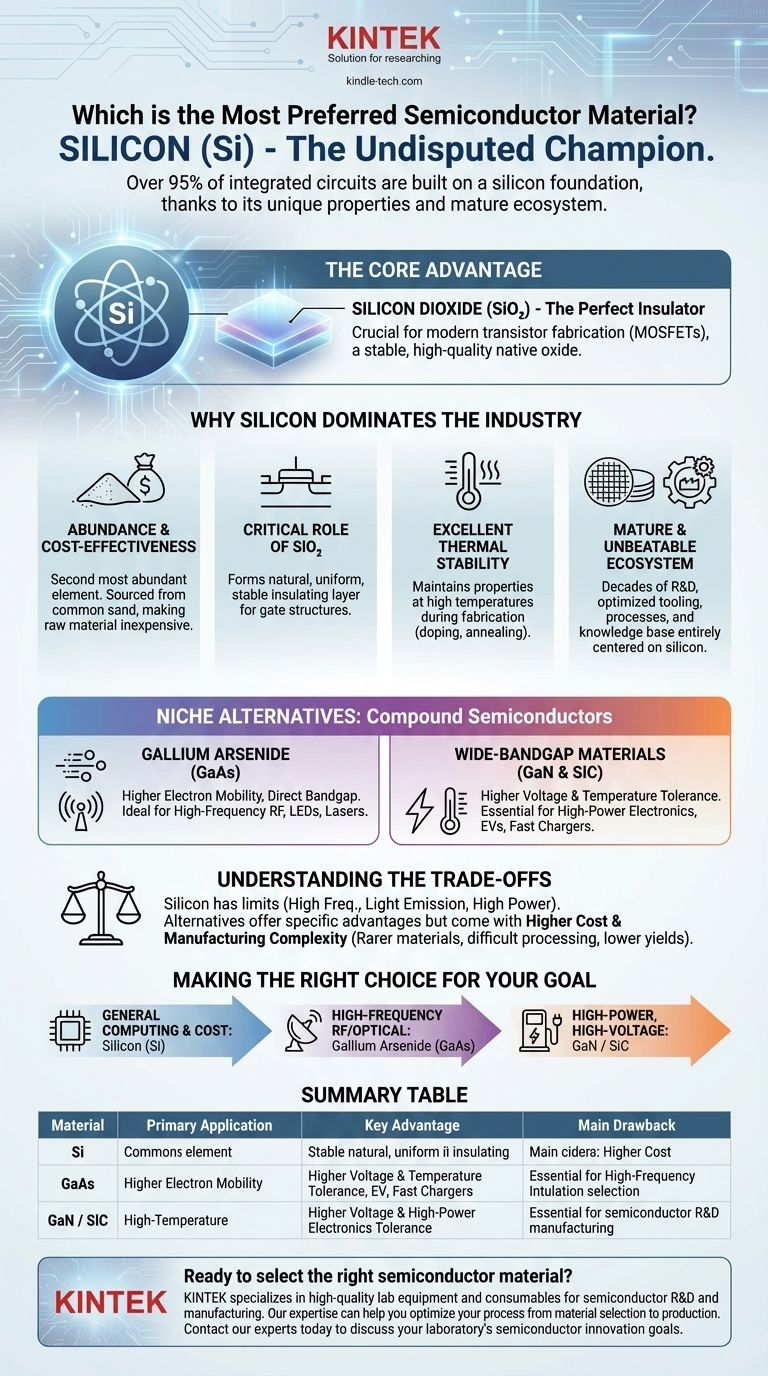

¿Cuál es el material preferido para la fabricación de un semiconductor? Se explica el dominio del silicio Guía Visual
