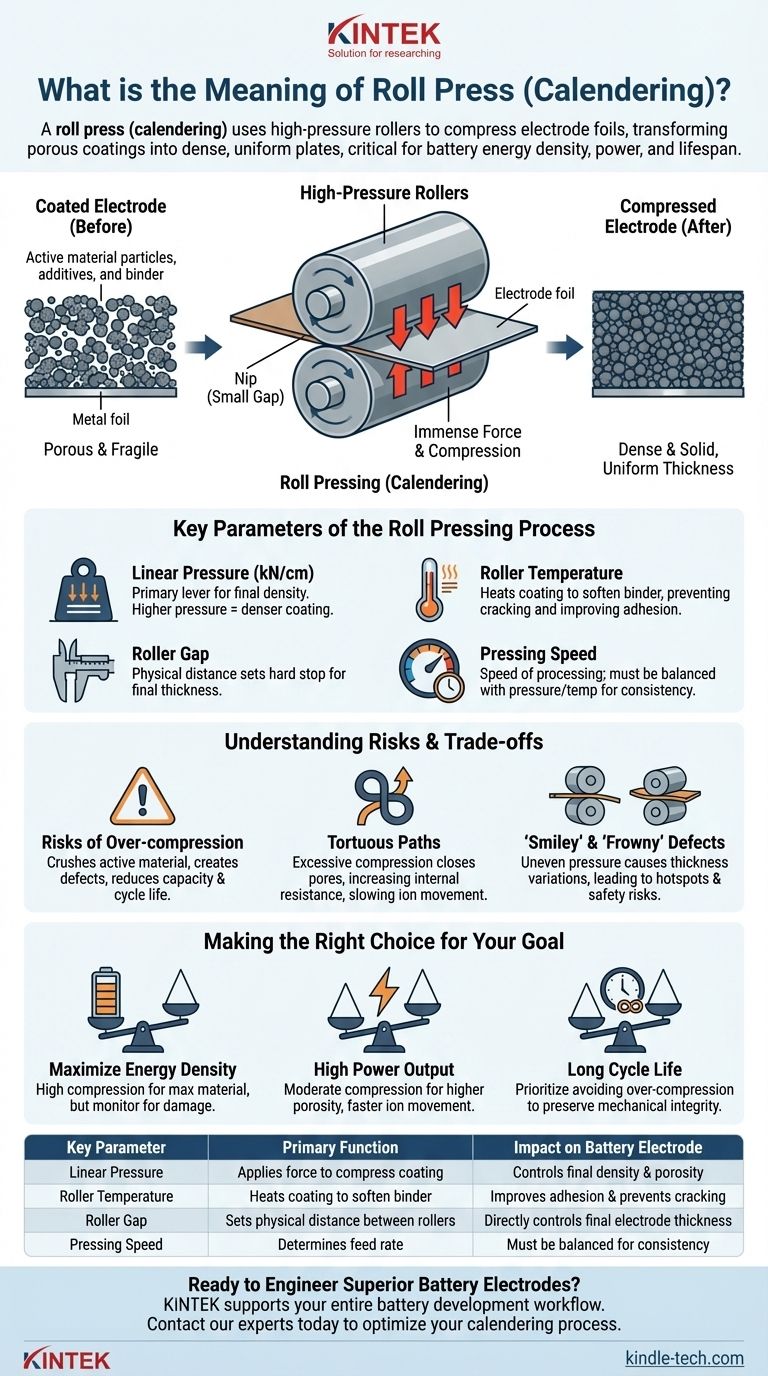

Una prensa de rodillos es una máquina que utiliza rodillos de alta presión para comprimir un material hasta obtener un grosor y una densidad uniformes y precisos. En el contexto de la fabricación de baterías, este proceso, también conocido como calandrado, es un paso crítico que se aplica a las láminas de electrodo después de que el material activo se ha recubierto sobre ellas. Transforma el recubrimiento poroso y pulverulento en una placa sólida y densa.
El propósito central de una prensa de rodillos no es simplemente aplanar el electrodo, sino diseñar estratégicamente su microestructura. Este único paso dicta directamente la densidad de energía, la capacidad de potencia y la vida útil general de una batería al controlar el grosor final, la porosidad y la adhesión del material activo.
La función principal: del polvo a la placa de precisión
El proceso de prensado con rodillos es fundamental para alcanzar los objetivos de rendimiento de una batería de iones de litio moderna. Toma un electrodo recién recubierto, que es frágil y tiene propiedades eléctricas subóptimas, y lo prepara para su ensamblaje en una celda.
El mecanismo básico
En esencia, una prensa de rodillos consta de dos rodillos de acero grandes, perfectamente lisos y extremadamente pesados. La lámina recubierta del electrodo se introduce cuidadosamente en el punto de contacto (nip), que es el pequeño espacio entre estos dos rodillos. La inmensa fuerza ejercida por los rodillos comprime el material a medida que pasa a través de ellos.
Por qué la compresión es fundamental
El recubrimiento del electrodo, ya sea grafito sobre lámina de cobre (ánodo) o un material catódico como NMC sobre lámina de aluminio, es inicialmente una mezcla de partículas de material activo, aditivos conductores y un aglutinante. Este recubrimiento es poroso y no muy denso. La compresión obliga a estas partículas a entrar en contacto íntimo entre sí y con la lámina colectora de corriente.
El objetivo: aumentar la densidad de energía
El principal beneficio del prensado con rodillos es un aumento significativo en la densidad de energía volumétrica. Al compactar el material activo, se puede alojar más cantidad en el mismo espacio. Esto permite un electrodo más delgado, lo que significa que se pueden apilar o enrollar más capas en una carcasa de batería de un tamaño determinado, lo que resulta en una celda de mayor capacidad.
Garantizar la uniformidad y la adhesión
Un segundo objetivo crucial es lograr un grosor perfectamente uniforme en todo el ancho y largo del rollo de electrodo. Incluso las variaciones microscópicas pueden crear "puntos calientes" durante la carga y descarga, lo que provoca una degradación prematura y riesgos de seguridad. La presión también mejora la adhesión del recubrimiento a la lámina metálica, evitando que se desprenda durante los pasos de fabricación posteriores.
Parámetros clave del proceso de prensado con rodillos
Optimizar el proceso de calandrado implica un equilibrio cuidadoso de varias variables interconectadas. Cada una debe controlarse con precisión para lograr las características de electrodo deseadas.
Presión lineal
Esta es la cantidad de fuerza aplicada por los rodillos, generalmente medida en kilonewtons por centímetro (kN/cm). Es la palanca principal para controlar la densidad final del electrodo. Una mayor presión da como resultado un recubrimiento más denso.
Temperatura del rodillo
Los rodillos a menudo se calientan a una temperatura específica. El calentamiento ablanda el aglutinante polimérico (como PVDF) dentro del recubrimiento, haciendo que el material sea más maleable. Esto permite que se comprima sin agrietarse y mejora su adhesión a la lámina colectora de corriente.
Separación del rodillo (Roller Gap)
La distancia física establecida entre los dos rodillos proporciona un tope rígido, controlando directamente el grosor final del electrodo. Este es uno de los parámetros de control de calidad más críticos en toda la fabricación de baterías.
Velocidad de prensado
Esta es la velocidad a la que se procesa la lámina del electrodo a través de la máquina. La velocidad debe coordinarse cuidadosamente con la presión y la temperatura para garantizar resultados consistentes y evitar la introducción de defectos.
Comprensión de las compensaciones y los riesgos
Aunque es esencial, el prensado con rodillos es un acto de equilibrio delicado. Forzar un parámetro, como la densidad máxima, puede afectar negativamente a otros, como la vida útil de la batería o el rendimiento de potencia.
El riesgo de sobrecompresión
Si la presión es demasiado alta, puede aplastar físicamente las partículas del material activo, especialmente el grafito estructurado utilizado en los ánodos. Este daño mecánico crea defectos que reducen permanentemente la capacidad de la batería y acortan su vida útil de ciclo.
Creación de caminos tortuosos
La compresión excesiva también puede cerrar los poros microscópicos dentro del electrodo. Estos poros son vitales, ya que deben llenarse de electrolito para permitir que los iones de litio viajen hacia el material activo. Los electrodos excesivamente densos crean un camino muy tortuoso para estos iones, lo que aumenta drásticamente la resistencia interna y paraliza la capacidad de la batería para cargarse o descargarse rápidamente.
Los defectos "de sonrisa" y "de ceño fruncido"
Mantener una presión perfectamente uniforme en todo el ancho de un rodillo de varios pies de ancho es un desafío mecánico importante. Si los rodillos se doblan incluso ligeramente bajo presión, puede provocar que el electrodo sea más grueso en los bordes que en el centro (un perfil de "ceño fruncido") o viceversa (un perfil de "sonrisa"), arruinando la uniformidad necesaria para una celda segura y fiable.
Tomar la decisión correcta para su objetivo
La configuración ideal de la prensa de rodillos se determina completamente según la aplicación prevista de la celda de la batería.
- Si su enfoque principal es maximizar la densidad de energía: Buscará un alto grado de compresión para empaquetar la mayor cantidad posible de material activo, pero debe controlar cuidadosamente los signos de daño en las partículas.
- Si su enfoque principal es la alta potencia de salida: Utilizará una compresión más moderada para mantener un mayor nivel de porosidad, asegurando que los iones puedan moverse rápida y fácilmente a través del electrodo.
- Si su enfoque principal es una larga vida útil de ciclo: Priorizará evitar la sobrecompresión, aceptando una densidad inicial ligeramente menor para preservar la integridad mecánica de los materiales activos durante miles de ciclos.
En última instancia, dominar el proceso de la prensa de rodillos es un pilar fundamental de la ingeniería de celdas de baterías de alto rendimiento, que traduce directamente los parámetros de la máquina en resultados electroquímicos.
Tabla de resumen:
| Parámetro clave de la prensa de rodillos | Función principal | Impacto en el electrodo de la batería |
|---|---|---|
| Presión lineal | Aplica fuerza para comprimir el recubrimiento | Controla la densidad y porosidad finales |
| Temperatura del rodillo | Calienta el recubrimiento para ablandar el aglutinante | Mejora la adhesión y previene el agrietamiento |
| Separación del rodillo | Establece la distancia física entre los rodillos | Controla directamente el grosor final del electrodo |
| Velocidad de prensado | Determina la velocidad de alimentación de la lámina del electrodo | Debe equilibrarse con la presión/temperatura para lograr consistencia |
¿Listo para diseñar electrodos de batería superiores?
Dominar el proceso de la prensa de rodillos es fundamental para alcanzar los objetivos de rendimiento de su batería en cuanto a densidad de energía, potencia y vida útil del ciclo. KINTEK se especializa en proporcionar el equipo de laboratorio y los consumibles que necesita para la investigación y el desarrollo de electrodos y el control de calidad precisos.
Nuestra experiencia apoya todo su flujo de trabajo de desarrollo de baterías. Póngase en contacto con nuestros expertos hoy mismo para analizar cómo podemos ayudarle a optimizar su proceso de calandrado y construir mejores baterías.
