Sí, absolutamente. Los nanotubos de carbono (CNTs) poseen propiedades electrónicas notables que les permiten funcionar como semiconductores de alto rendimiento. No son solo una posibilidad teórica, sino que se están utilizando activamente para construir transistores y circuitos integrados de próxima generación que tienen el potencial de superar a la tecnología tradicional basada en silicio.
El factor crítico a entender es que el comportamiento eléctrico de un nanotubo de carbono, si actúa como semiconductor o como metal, está determinado por su estructura atómica específica. Esta naturaleza dual es tanto la fuente de su inmenso potencial como el principal desafío en su aplicación práctica.
La Naturaleza Dual de los Nanotubos de Carbono
Para comprender por qué los CNTs son tan prometedores para los semiconductores, primero debe captar sus propiedades estructurales únicas. Un CNT es esencialmente una lámina de grafeno, una sola capa de átomos de carbono, enrollada en un cilindro sin costuras.
Comportamiento Metálico vs. Semiconductivo
La forma en que se "enrolla" esta lámina de grafeno lo determina todo. Dependiendo del ángulo y el diámetro del tubo, el CNT se comportará como un cable metálico (que siempre conduce electricidad) o como un semiconductor (capaz de activar y desactivar su conductividad).
El Factor Decisivo: La Quiralidad
Esta propiedad estructural se conoce como quiralidad. Para los dispositivos electrónicos como los transistores, que son esencialmente interruptores eléctricos, solo es útil el tipo semiconductor de CNT. Un CNT metálico no se puede "apagar" y crearía un cortocircuito.
Por Qué Esto Es Crítico para la Electrónica
La capacidad de cambiar un material de un estado no conductor ("apagado") a un estado conductor ("encendido") es el principio fundamental de un transistor. Los CNTs semiconductores permiten este cambio a escalas increíblemente pequeñas con alta eficiencia, razón por la cual son un objetivo para reemplazar o aumentar el silicio.
Cómo se Utilizan los CNTs en Dispositivos Semiconductores
La aplicación principal de los CNTs semiconductores es en la construcción de una nueva clase de transistores, a menudo vistos como el sucesor del MOSFET basado en silicio.
Construcción de Transistores de Efecto de Campo de CNT (CNTFETs)
Un nanotubo de carbono semiconductor puede servir como el canal en un Transistor de Efecto de Campo (FET). En este dispositivo, un voltaje aplicado a una "puerta" controla el flujo de corriente a través del nanotubo, encendiendo o apagando el transistor. Estos CNTFETs han demostrado capacidades de ser más pequeños y energéticamente más eficientes que sus homólogos de silicio.
Integración con la Tecnología Existente
Una ventaja clave es que los CNTs pueden integrarse con la fabricación tradicional de microelectrónica. Como se señala en la investigación, se pueden utilizar procesos como la deposición química de vapor asistida por plasma (PECVD) para depositar CNTs directamente sobre obleas de silicio estándar.
Fabricación con Deposición Química de Vapor (CVD)
La CVD es una piedra angular de la industria moderna de semiconductores. Este proceso "cultiva" películas delgadas de material sobre un sustrato. El uso de esta técnica establecida permite la creación de circuitos híbridos que combinan las fortalezas tanto del silicio como de los nanotubos de carbono en un solo chip.
Comprender las Compensaciones y Desafíos
Si bien el potencial de los CNTs es inmenso, importantes desafíos de ingeniería han frenado su adopción comercial generalizada. Estas no son curiosidades científicas, sino problemas de fabricación difíciles que la industria está trabajando activamente para resolver.
El Problema de la Pureza
El mayor obstáculo es la separación. Cuando se sintetizan los CNTs, el proceso generalmente crea una mezcla aleatoria de tipos tanto semiconductores como metálicos. Para construir circuitos integrados fiables, se requiere una pureza superior al 99.99% de CNTs semiconductores.
El Impacto de las Impurezas Metálicas
Incluso una pequeña fracción de CNTs metálicos en un canal de transistor puede ser desastrosa. Un solo tubo metálico puede actuar como un interruptor permanentemente "encendido", impidiendo que el transistor se apague por completo. Esto provoca una fuga de energía masiva y la falla del dispositivo.
Colocación y Alineación Precisas
Además de simplemente crear CNTs semiconductores puros, deben colocarse con precisión nanométrica en el chip para formar el circuito deseado. Alinear millones o miles de millones de estos diminutos tubos en la orientación correcta es un desafío de fabricación monumental.
Tomar la Decisión Correcta para su Aplicación
Los nanotubos de carbono no son un reemplazo universal para el silicio, sino un material especializado que desbloquea nuevas capacidades. La decisión de explorar los CNTs depende enteramente de su objetivo final.
- Si su enfoque principal es superar los límites del rendimiento y la eficiencia energética: Los CNTs ofrecen un camino para crear transistores que son más pequeños y rápidos de lo que es posible con el silicio, lo que conduce a procesadores más potentes y eficientes.
- Si su enfoque principal es el desarrollo de electrónica flexible o transparente: Los CNTs se pueden depositar como una película delgada sobre sustratos flexibles de plástico o vidrio transparente, lo que permite aplicaciones como sensores portátiles y pantallas transparentes que son imposibles con obleas de silicio rígidas.
- Si su enfoque principal es la construcción de sensores ultrasensibles: Toda la superficie de un CNT está expuesta a su entorno, lo que lo hace exquisitamente sensible a las moléculas cercanas, ideal para sensores químicos y biológicos avanzados.
En última instancia, los nanotubos de carbono representan un cambio fundamental de la ingeniería de un material a granel como el silicio al diseño de electrónica a nivel molecular.
Tabla Resumen:
| Propiedad | CNT Semiconductor | CNT Metálico |
|---|---|---|
| Comportamiento Eléctrico | Se puede encender/apagar (transistor) | Siempre conductor (cable) |
| Aplicación Clave | Construcción de Transistores de Efecto de Campo de CNT (CNTFETs) | Interconexiones, películas conductoras |
| Desafío Principal | Requiere una pureza >99.99% para circuitos fiables | Puede causar cortocircuitos si está presente en transistores |
¿Listo para explorar el potencial de los nanotubos de carbono para sus aplicaciones de semiconductores o sensores?
KINTEK se especializa en proporcionar el equipo de laboratorio avanzado y los consumibles, como los sistemas de Deposición Química de Vapor (CVD), esenciales para investigar y desarrollar la electrónica basada en CNT de próxima generación. Nuestra experiencia apoya su trabajo en la creación de dispositivos de alto rendimiento y energéticamente eficientes.
Contacte a nuestros expertos hoy mismo para discutir cómo podemos ayudarle a integrar la tecnología CNT en su laboratorio.

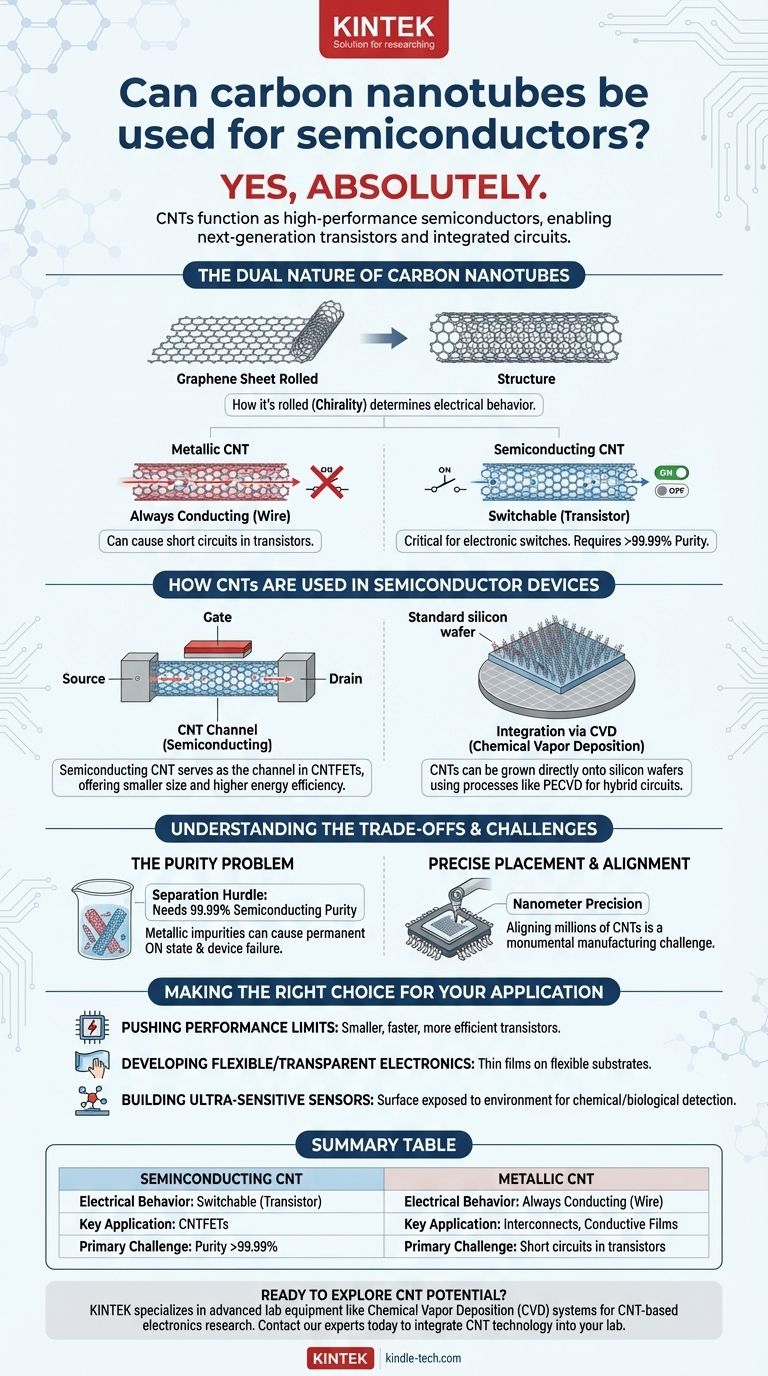

Guía Visual
