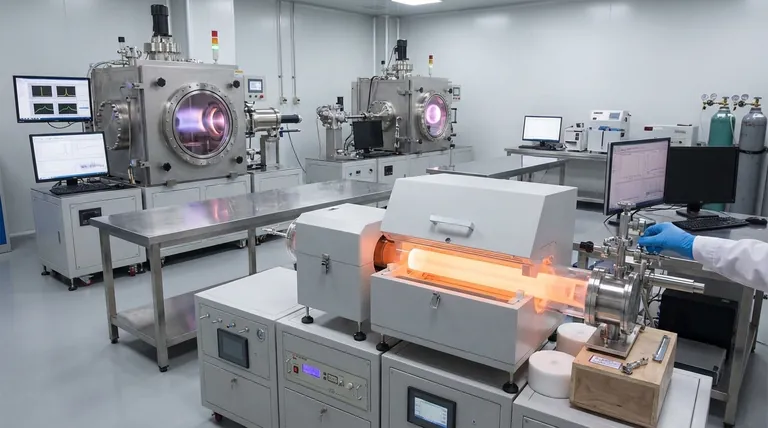

Las películas finas se crean mediante diversas técnicas de deposición que permiten un control preciso del grosor, la composición y las propiedades.Estos métodos pueden clasificarse en procesos físicos, químicos y eléctricos.Las técnicas más comunes son la evaporación, la pulverización catódica, la deposición química en fase vapor (CVD), el recubrimiento por rotación y otros métodos más especializados, como la formación de películas de Langmuir-Blodgett.Cada método tiene ventajas únicas y se elige en función de las propiedades de la película y la aplicación deseadas, como semiconductores, células solares flexibles u OLED.El proceso suele consistir en depositar una fina capa de material sobre un sustrato, a menudo dentro de una cámara de vacío, para lograr una precisión de nivel atómico.
Explicación de los puntos clave:
-
Visión general de la deposición de capas finas:
- Las películas finas son capas de material depositadas sobre un sustrato, a menudo con espesores que oscilan entre unos pocos nanómetros y varios micrómetros.
- El proceso se denomina deposición e implica un control preciso del grosor, la composición y las propiedades de la película.
- Entre sus aplicaciones se encuentran los semiconductores, la electrónica flexible, las células solares y los OLED.
-
Métodos de deposición física:
- Evaporación:Se calienta un material en el vacío hasta que se vaporiza, y el vapor se condensa sobre el sustrato para formar una fina película.Este método se utiliza para metales y compuestos simples.
- Pulverización catódica:Se bombardea un material objetivo con iones de alta energía, lo que provoca la expulsión de átomos que se depositan sobre el sustrato.Esta técnica se utiliza ampliamente para crear películas uniformes de metales, aleaciones y cerámicas.
- Deposición por haz de iones:Se utiliza un haz de iones focalizado para depositar material sobre el sustrato, lo que ofrece una gran precisión y control.
-
Métodos de deposición química:
- Deposición química en fase vapor (CVD):Se produce una reacción química en fase gaseosa que da lugar a un material sólido que se deposita sobre el sustrato.El CVD se utiliza para crear películas de alta calidad de semiconductores, óxidos y otros materiales.
- Deposición de capas atómicas (ALD):Una variante del CVD en la que las películas se depositan una capa atómica cada vez, lo que permite un control extremadamente preciso del grosor y la composición.
-
Técnicas basadas en soluciones:
- Spin Coating:Se aplica una solución que contiene el material a un sustrato, que luego se hace girar a gran velocidad para extender la solución en una capa fina y uniforme.Este método suele utilizarse para polímeros y materiales orgánicos.
- Fundición por inmersión:El sustrato se sumerge en una solución y se forma una película fina al evaporarse el disolvente.Se trata de un método sencillo y rentable para crear películas finas.
- Formación de películas de Langmuir-Blodgett:Se extiende una monocapa de moléculas sobre una superficie líquida y luego se transfiere a un sustrato.Este método se utiliza para crear películas finas muy ordenadas.
-
Métodos basados en la electricidad:
- Galvanoplastia:Se utiliza una corriente eléctrica para depositar una fina capa de metal sobre un sustrato conductor.Este método se utiliza para crear películas metálicas en electrónica y revestimientos decorativos.
- CVD mejorado por plasma (PECVD):Se utiliza un plasma para potenciar las reacciones químicas en CVD, lo que permite temperaturas de deposición más bajas y un mejor control de las propiedades de la película.
-
Técnicas especializadas:
- Monocapas autoensambladas (SAM):Las moléculas se organizan espontáneamente en una sola capa sobre un sustrato.Este método se utiliza para crear superficies altamente ordenadas y funcionalizadas.
- Ensamblaje capa a capa (LbL):Se depositan capas alternas de distintos materiales sobre un sustrato, a menudo mediante interacciones electrostáticas.Esta técnica se utiliza para crear películas multicapa con propiedades a medida.
-
Aplicaciones de las películas finas:
- Semiconductores:Las películas finas son fundamentales para la fabricación de circuitos integrados y otros componentes electrónicos.
- Electrónica flexible:Las películas finas de polímeros y materiales orgánicos se utilizan en células solares flexibles, OLED y dispositivos portátiles.
- Recubrimientos ópticos:Las películas finas se utilizan para crear revestimientos antirreflectantes, espejos y filtros para dispositivos ópticos.
- Revestimientos protectores:Las películas finas se utilizan para proteger superficies de la corrosión, el desgaste y otros factores ambientales.
-
Ventajas y retos:
- Ventajas:Las técnicas de capa fina permiten un control preciso de las propiedades de los materiales, lo que posibilita la creación de materiales avanzados con funcionalidades a medida.Además, son escalables y pueden utilizarse para la deposición en grandes superficies.
- Retos:Algunos métodos requieren equipos costosos y entornos controlados (por ejemplo, cámaras de vacío).Conseguir uniformidad y reproducibilidad también puede ser un reto, especialmente en el caso de materiales complejos.
La comprensión de estos puntos clave permite apreciar la versatilidad y la importancia de las técnicas de deposición de películas finas en la tecnología moderna y la ciencia de los materiales.Cada método ofrece ventajas únicas, y la elección de la técnica depende de los requisitos específicos de la aplicación.
Cuadro sinóptico:
| Categoría | Técnicas | Aplicaciones |
|---|---|---|
| Deposición física | Evaporación, pulverización catódica, deposición por haz de iones | Metales, aleaciones, cerámica, semiconductores |
| Deposición química | Deposición química en fase vapor (CVD), deposición de capas atómicas (ALD) | Películas de alta calidad, semiconductores, óxidos |
| Basado en soluciones | Recubrimiento por rotación, fundición por inmersión, formación de películas Langmuir-Blodgett | Polímeros, materiales orgánicos, películas altamente ordenadas |
| Basado en la electricidad | Galvanoplastia, CVD mejorado por plasma (PECVD) | Películas metálicas, electrónica, revestimientos decorativos |
| Técnicas especializadas | Monocapas autoensambladas (SAM), ensamblaje capa a capa (LbL) | Superficies funcionalizadas, películas multicapa con propiedades a medida |
| Aplicaciones | Semiconductores, electrónica flexible, revestimientos ópticos, revestimientos protectores | Circuitos integrados, células solares, OLED, revestimientos antirreflectantes, resistencia al desgaste |
