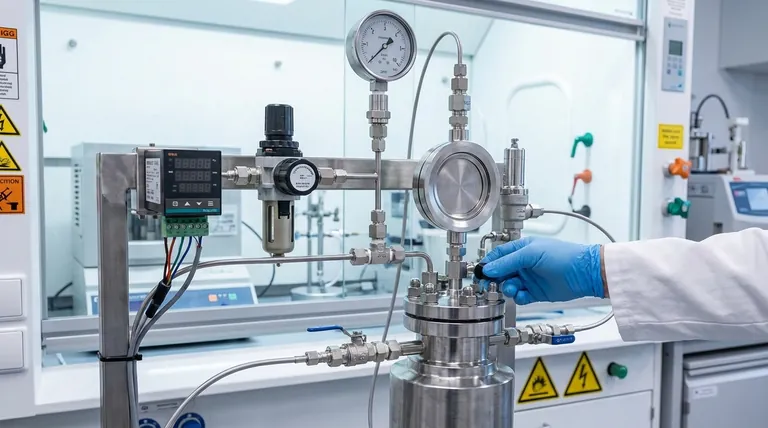

El control de la alta presión en un reactor se logra mediante una estrategia por capas que combina dos tipos distintos de sistemas. El primero es un sistema de control de proceso activo, como un regulador de contrapresión, que gestiona continuamente la presión durante el funcionamiento normal. El segundo es un sistema de alivio de seguridad pasivo, como un disco de ruptura o una válvula de alivio, que actúa como un sistema de seguridad crítico para evitar la sobrepresurización catastrófica en caso de emergencia.
La gestión eficaz de la alta presión no se trata de un solo dispositivo, sino de un diseño de sistema holístico. Requiere la integración de controles de proceso precisos y en tiempo real para la estabilidad operativa con mecanismos de seguridad independientes y garantizados para proteger al personal y al equipo.
Control Activo de la Presión: Mantenimiento de la Estabilidad Operativa
Los sistemas de control activo son las herramientas principales utilizadas para mantener el punto de ajuste de presión deseado durante un proceso químico. Son dinámicos y están diseñados para un ajuste continuo.
El Papel del Regulador de Contrapresión (BPR)
Un regulador de contrapresión es el dispositivo más común para el control activo de la presión. Es esencialmente una válvula especializada instalada en la línea de salida del reactor.
El BPR funciona detectando la presión aguas arriba dentro del reactor. Permanece cerrado hasta que la presión alcanza un punto de ajuste específico, momento en el cual se abre lo suficiente para ventilar el exceso de gas o líquido, manteniendo así la presión deseada.
Control Automatizado con Lazos PID
Para aplicaciones de alta precisión, el BPR a menudo es gestionado por un lazo de control automatizado. Un transductor de presión (sensor) dentro del reactor envía una señal continua a un controlador PID (Proporcional-Integral-Derivativo).
El controlador compara la presión real con el punto de ajuste deseado y ajusta automáticamente la apertura del BPR. Esto crea un entorno altamente estable, compensando los cambios de presión causados por los cambios de temperatura o la evolución de gases de la reacción.
Gestión de las Tasas de Alimentación de Reactivos
En algunos sistemas, la presión también se controla manipulando el flujo de entrada. Mediante el uso de bombas de alta precisión o controladores de flujo másico, se puede gestionar cuidadosamente la velocidad a la que se introducen los reactivos gaseosos o líquidos, controlando así la velocidad de acumulación de presión.
Alivio de Presión de Emergencia: La Capa de Seguridad Crítica
Mientras que los sistemas activos gestionan la presión operativa, los sistemas de alivio de emergencia están diseñados con un único propósito: evitar una falla catastrófica si la presión excede inesperadamente los límites seguros del reactor. Estos son dispositivos pasivos y sin alimentación.
Discos de Ruptura: El Disparador de Seguridad
Un disco de ruptura es un diafragma metálico diseñado con precisión para romperse a una presión específica y predeterminada. Proporciona un método no mecánico y garantizado de alivio de presión.
Una vez que un disco de ruptura se rompe, no se puede restablecer. El contenido completo del reactor se ventila y el proceso debe detenerse para reemplazar el disco. Esto lo convierte en un dispositivo de seguridad ideal de "último recurso".
Válvulas de Alivio de Presión (PRV): El Protector que se Vuelve a Sellar
Una válvula de alivio de presión utiliza un mecanismo accionado por resorte para abrirse cuando la presión excede su punto de ajuste. A diferencia de un disco de ruptura, una PRV se cerrará de nuevo una vez que la presión baje a un nivel seguro.
Esto hace que las PRV sean adecuadas para escenarios donde pueden ocurrir eventos de sobrepresión menores y temporales. Pueden evitar un cierre completo del proceso, pero son mecánicamente más complejas que un disco de ruptura.
Combinación de Discos y Válvulas
Una estrategia común y altamente confiable es instalar un disco de ruptura en serie con una válvula de alivio de presión. El disco se coloca entre el proceso y la válvula.
Esta configuración protege los componentes mecánicos de la válvula de fluidos de proceso corrosivos, evita pequeñas fugas a través del asiento de la válvula y proporciona un sello absoluto hasta que ocurre un verdadero evento de sobrepresión.
Comprendiendo las Ventajas y Desventajas
Elegir la estrategia de control y seguridad adecuada requiere comprender las diferencias funcionales y las consecuencias operativas de cada componente.
Discos de Ruptura vs. Válvulas de Alivio
Un disco de ruptura ofrece una respuesta más rápida y un sello garantizado y a prueba de fugas antes de la activación. Sin embargo, su activación resulta en un cierre completo del proceso y requiere un reemplazo manual.
Una válvula de alivio de presión es reutilizable y puede gestionar picos de presión menores sin interrumpir todo el proceso. Sus desventajas incluyen un tiempo de respuesta más lento y la posibilidad de fugas o fallas al volver a sellar perfectamente después de la activación.
El Costo de una Ventilación de Emergencia
La activación de cualquier dispositivo de alivio de emergencia es un evento significativo. A menudo resulta en la pérdida total del lote de reacción, lo que puede ser extremadamente costoso. Esto subraya la importancia de un sistema de control activo bien diseñado para evitar disparos innecesarios del sistema de seguridad.
Definición de Márgenes de Presión
Un parámetro de diseño crítico es el margen de presión. El punto de ajuste para el dispositivo de alivio de emergencia debe estar de forma segura por encima de la presión de operación normal, pero por debajo de la Presión Máxima de Trabajo Permitida (MAWP) del reactor. Un margen ajustado conlleva el riesgo de cierres innecesarios, mientras que un margen amplio podría poner en riesgo la integridad del recipiente si los controles activos fallan.
Diseño de su Estrategia de Control de Presión
La elección de los componentes debe estar dictada por sus objetivos de proceso, la naturaleza de su química y su tolerancia al riesgo y al tiempo de inactividad.
- Si su enfoque principal es la estabilidad y la repetibilidad del proceso: Priorice un regulador de contrapresión automatizado de alta calidad con un lazo de control PID sensible para una gestión activa ajustada.
- Si su enfoque principal es la seguridad absoluta con materiales altamente energéticos o tóxicos: Utilice un disco de ruptura como su dispositivo de alivio principal, ya que proporciona una liberación garantizada y de acción rápida.
- Si su enfoque principal es gestionar fluctuaciones de presión menores y frecuentes sin interrupción: Una válvula de alivio de presión independiente es una opción adecuada, siempre que los fluidos del proceso no sean corrosivos para las partes internas de la válvula.
- Si su enfoque principal es equilibrar la seguridad con la fiabilidad operativa: Una combinación de un disco de ruptura que protege una válvula de alivio de presión ofrece lo mejor de ambos mundos: un sello perfecto y capacidad de volver a sellar.
Un enfoque por capas, que combina el control activo para la estabilidad con la seguridad pasiva para la protección, es la piedra angular de la operación segura y eficaz de reactores de alta presión.
Tabla Resumen:
| Tipo de Sistema | Componentes Clave | Función Principal | Característica Clave |
|---|---|---|---|
| Control Activo | Regulador de Contrapresión (BPR), Controlador PID | Mantiene un punto de ajuste de presión preciso durante la operación | Ajuste dinámico y continuo |
| Seguridad Pasiva | Disco de Ruptura, Válvula de Alivio de Presión (PRV) | Evita la sobrepresión catastrófica en caso de emergencia | Activación a prueba de fallos, sin alimentación |
Asegure que sus reacciones de alta presión sean seguras y eficientes. Diseñar el sistema de control de presión adecuado es fundamental para el éxito y la seguridad de su laboratorio. KINTEK se especializa en equipos y consumibles de laboratorio, atendiendo las necesidades de los laboratorios. Nuestros expertos pueden ayudarle a seleccionar la combinación ideal de reguladores de contrapresión, discos de ruptura y válvulas de alivio para su aplicación específica de reactor.
Contacte a nuestro equipo hoy para discutir sus requisitos de reactor de alta presión y construir un proceso más seguro y confiable.
