En esencia, la fabricación de un tubo de cuarzo implica fundir arena de cuarzo extremadamente pura a temperaturas increíblemente altas y luego estirar ese material fundido para darle una forma tubular precisa. El proceso es una forma de trabajo del vidrio a alta temperatura, pero requiere temperaturas mucho más altas y controles más estrictos que el vidrio convencional debido a las propiedades únicas del cuarzo.
Todo el proceso de fabricación está diseñado para hacer una cosa: transformar dióxido de silicio de alta pureza (arena de cuarzo) en un tubo dimensionalmente estable, preservando al mismo tiempo su excepcional pureza química y resistencia térmica.
La base: de la arena al lingote fundido
La calidad del tubo final se determina mucho antes de que tome forma. El viaje comienza con la selección y purificación de la materia prima.
Selección de la materia prima
El ingrediente principal es el dióxido de silicio (SiO₂), que se presenta en dos formas principales. La arena de cuarzo natural se extrae y luego se purifica para eliminar los contaminantes minerales.
La arena de cuarzo sintético se produce químicamente para lograr niveles de pureza aún mayores, a menudo superiores al 99,99%. Esto es fundamental para aplicaciones que no pueden tolerar ni siquiera trazas de impurezas metálicas.
El proceso de fusión
La arena purificada se carga en un crisol refractario, a menudo hecho de tungsteno o molibdeno, dentro de un horno especializado. Luego se calienta hasta su punto de fusión, aproximadamente 2000 °C (3632 °F).
Este calor extremo fusiona los granos individuales de arena en una masa única, viscosa y transparente. Este material fundido, a menudo llamado lingote o bloque, debe estar libre de burbujas e impurezas para garantizar la claridad óptica y la integridad estructural del producto final.
Dando forma al tubo: el proceso de estirado
Una vez que se forma un lingote fundido uniforme, debe dársele forma cuidadosamente para obtener un tubo con un diámetro y un espesor de pared consistentes.
Estirado continuo
En el método más común, el cuarzo fundido se estira continuamente desde la parte inferior del crisol. A medida que se tira hacia abajo, se inyecta una cantidad precisa de gas inerte en su centro.
Esta presión interna del gas evita que el cilindro fundido se colapse sobre sí mismo, creando el centro hueco del tubo.
Lograr precisión dimensional
Las dimensiones finales se controlan mediante un delicado equilibrio de tres factores: la velocidad de estirado, la temperatura del cuarzo fundido y la presión interna del gas.
Pequeños ajustes en estas variables permiten a los fabricantes producir tubos con las estrictas tolerancias de diámetro y espesor de pared requeridas para aplicaciones industriales de alta tecnología.
Consideraciones clave y compensaciones
La elección del material y el proceso implica equilibrar los requisitos de rendimiento con las limitaciones prácticas. Comprender estas compensaciones es clave para seleccionar el componente adecuado.
Pureza vs. Costo
Los tubos fabricados con cuarzo sintético ofrecen la mayor pureza, lo que los hace esenciales para la fabricación de semiconductores y equipos de laboratorio de alta gama. Esta pureza tiene un costo significativamente mayor.
Los tubos fabricados con cuarzo natural proporcionan un excelente rendimiento térmico a un precio más bajo, lo que los hace ideales para elementos calefactores industriales, revestimientos de hornos y lámparas UV.
Estrés térmico y recocido
La rápida transición de fundido a sólido puede bloquear el estrés térmico en el material, haciéndolo quebradizo.
Para contrarrestar esto, muchos tubos de cuarzo se someten a un proceso secundario de calentamiento y enfriamiento lento llamado recocido. Esto alivia las tensiones internas, mejorando drásticamente la resistencia del tubo y su resistencia al choque térmico.
Tomar la decisión correcta para su aplicación
Su selección final depende completamente de las demandas específicas de su proyecto.
- Si su enfoque principal es la máxima pureza (por ejemplo, procesamiento de semiconductores): Debe especificar tubos hechos de cuarzo sintético de alta pureza para evitar la contaminación.
- Si su enfoque principal es el rendimiento a alta temperatura (por ejemplo, revestimientos de hornos): Los tubos hechos de cuarzo natural proporcionan un excelente equilibrio entre estabilidad térmica y rentabilidad.
- Si su enfoque principal son las dimensiones precisas (por ejemplo, sistemas fluidos u ópticos): Pregunte sobre el proceso de estirado del fabricante y las tolerancias dimensionales para asegurar un ajuste adecuado.
Comprender el viaje desde la arena hasta un tubo terminado le permite seleccionar el material preciso diseñado para su aplicación crítica.
Tabla resumen:
| Etapa del proceso | Actividad clave | Resultado |
|---|---|---|
| Materia prima | Purificación de arena de cuarzo natural o sintético | SiO₂ de alta pureza (>99,99%) |
| Fusión | Fusión de arena a ~2000 °C en un horno especializado | Un lingote de cuarzo uniforme y sin burbujas |
| Estirado | Estirado de cuarzo fundido mientras se inyecta gas inerte | Un tubo hueco con dimensiones precisas |
| Recocido | Calentamiento secundario y enfriamiento lento | Estrés interno aliviado, resistencia mejorada |
¿Necesita un tubo de cuarzo diseñado para su aplicación específica?
Ya sea que su proyecto exija la máxima pureza del cuarzo sintético para el procesamiento de semiconductores o el robusto rendimiento térmico del cuarzo natural para hornos industriales, KINTEK tiene la experiencia y la gama de productos para satisfacer sus necesidades. Nuestros equipos y consumibles de laboratorio están diseñados para la precisión y la fiabilidad.
Contacte a nuestros expertos hoy mismo a través de nuestro Formulario de Contacto para discutir sus requisitos y descubrir cómo nuestras soluciones de cuarzo pueden mejorar las capacidades de su laboratorio.

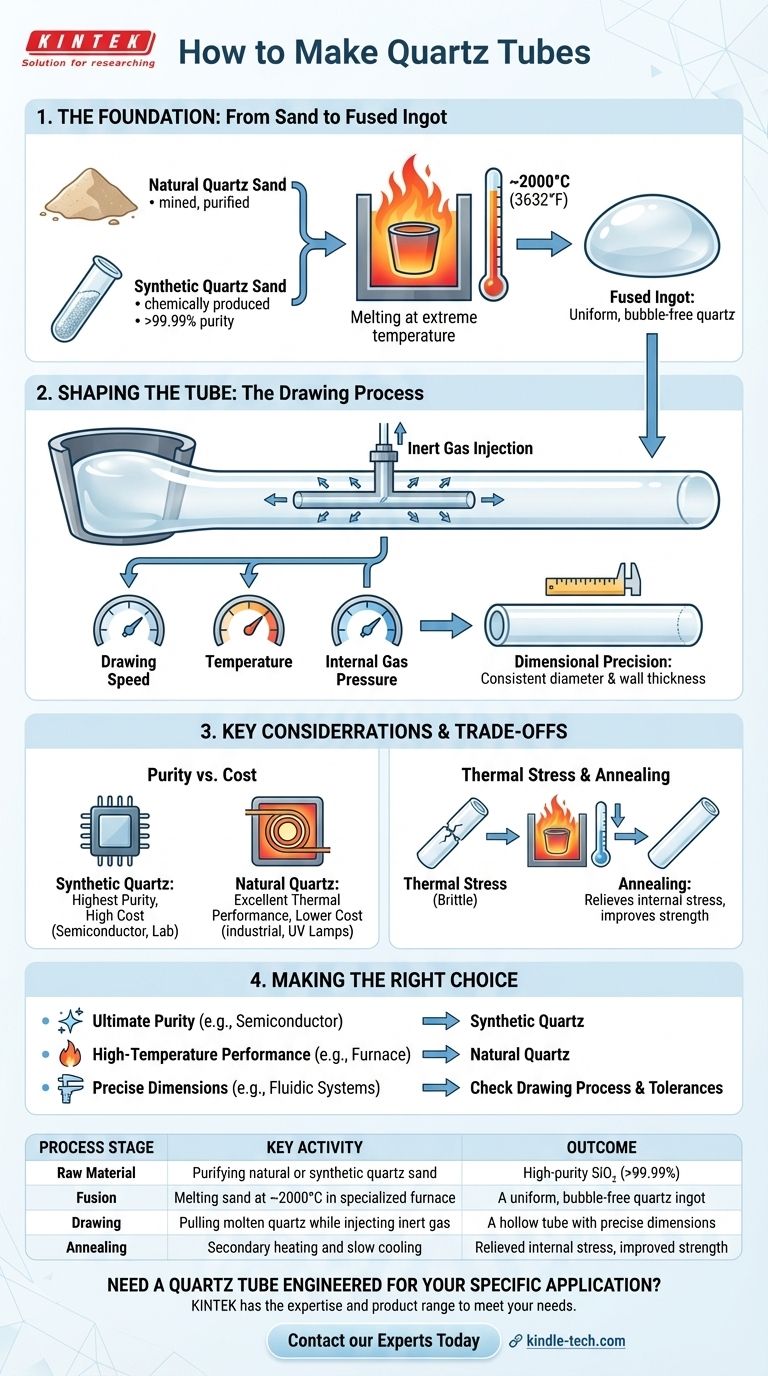

Guía Visual
