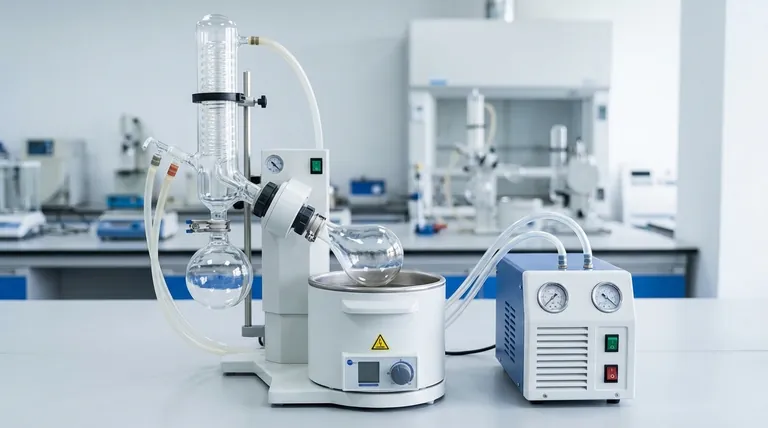

En esencia, un evaporador rotatorio es un sistema compuesto por cuatro componentes esenciales que trabajan en conjunto: un baño de fluido calefactor, un matraz de evaporación giratorio, un condensador para enfriar los vapores del disolvente y un matraz receptor para recoger el disolvente destilado. Estas partes están conectadas a una fuente de vacío, que es la clave de todo el proceso.
La idea fundamental no es ver el rotavap como una colección de piezas individuales, sino como un sistema integrado diseñado para explotar un principio físico: el punto de ebullición de un líquido disminuye a medida que se reduce la presión. Cada componente desempeña un papel específico en el control del calor, la presión y el área superficial para lograr una eliminación suave y rápida del disolvente.
Los componentes funcionales centrales
Cada parte principal del rotavap tiene una función distinta y vital. Comprender su función es el primer paso para operar el instrumento de manera efectiva.
El Baño Calefactor
El baño calefactor proporciona la energía térmica controlada necesaria para la evaporación. Por lo general, se llena de agua o aceite y está controlado termostáticamente para mantener una temperatura precisa.
El objetivo es calentar suavemente la muestra, proporcionando la energía justa para superar la entalpía de vaporización del disolvente a la presión reducida.
El Matraz de Evaporación
Este matraz contiene la solución de la muestra. Está conectado al conducto de vapor y es girado por un motor, lo cual es una característica definitoria del instrumento.
Esta rotación cumple dos propósitos críticos. Primero, aumenta drásticamente el área superficial del líquido, creando una fina película en la pared interior del matraz, lo que acelera significativamente la tasa de evaporación. Segundo, la agitación constante previene el "bumping" (ebullición violenta que puede ocurrir cuando un líquido se calienta sin sitios de nucleación).
El Sistema de Vacío
Aunque a menudo es un equipo separado (como una bomba de diafragma), el sistema de vacío es funcionalmente el corazón del rotavap. Se conecta al conjunto de cristalería a través de un puerto, generalmente en el condensador.
Su único propósito es reducir la presión ambiental dentro del sistema. Al bajar la presión, reduce el punto de ebullición del disolvente, permitiendo una evaporación rápida a una temperatura mucho más baja de la que se requeriría a presión atmosférica. Esto protege los compuestos sensibles al calor de la degradación.
El Condensador
El condensador es una bobina de vidrio por la que circula un refrigerante (generalmente agua fría o una mezcla de glicol). A medida que el vapor caliente del disolvente asciende desde el matraz de evaporación, entra en contacto con la superficie fría de la bobina.
Este contacto hace que el vapor se enfríe rápidamente y se condense de nuevo en estado líquido. La eficiencia de su evaporación está directamente ligada a la eficiencia de su condensador.
El Matraz Receptor
Este es el componente más simple. A medida que el disolvente se condensa en las bobinas, gotea y se recoge en el matraz receptor.
Esto permite la recuperación y posible reutilización del disolvente, lo cual es tanto económico como responsable con el medio ambiente.
Comprensión de las partes operativas y de seguridad
Más allá de los componentes centrales, varias otras partes son esenciales para el control, la seguridad y el mantenimiento de la integridad del sistema.
El Conducto de Vapor y el Sello
El conducto de vapor es el tubo de vidrio que conecta el matraz de evaporación con el resto del sistema. También es el eje alrededor del cual gira el matraz.
Un componente crítico aquí es el sello de vacío, un anillo de polímero que se asienta alrededor del conducto de vapor. Este sello evita que el aire se filtre en el sistema mientras permite que el conducto y el matraz giren libremente. Un sello desgastado o sucio es la causa más común de un vacío deficiente.
El Motor de Rotación
Esta es la unidad eléctrica que impulsa la rotación del matraz de evaporación. Los rotavaps modernos tienen controles de velocidad variable.
Ajustar la velocidad de rotación permite al usuario optimizar la película fina de líquido dentro del matraz para una máxima eficiencia de evaporación sin crear salpicaduras excesivas.
La Válvula de Liberación de Vacío
Es una llave de paso o válvula que permite al usuario controlar la conexión a la bomba de vacío.
Se utiliza para aplicar el vacío suavemente al inicio del proceso y, lo que es igual de importante, para liberar el vacío de forma segura y lenta reintroduciendo aire en el sistema antes de intentar retirar cualquier matraz.
Errores comunes a evitar
Comprender las partes es solo la mitad de la batalla. Saber cómo pueden fallar o ser mal utilizadas es clave para una operación exitosa.
Un Sello de Vacío con Fugas
El problema más frecuente es una fuga de vacío, que casi siempre se origina en un sello comprometido. Si no puede alcanzar la presión objetivo, revise primero el sello. Puede estar sucio, seco o agrietado.
Diferenciales de Temperatura Inadecuados
Para una condensación eficiente, se requiere una diferencia de temperatura significativa entre el baño calefactor y el refrigerante del condensador. Una regla general común es la "regla de los 20 grados": la temperatura del baño debe ser unos 20 °C más alta que el punto de ebullición del disolvente a la presión objetivo, y el refrigerante debe estar al menos 20 °C más frío que ese punto de ebullición.
Bumping y Formación de Espuma
Aplicar el vacío demasiado rápido o tener la temperatura del baño demasiado alta puede provocar un "bumping" violento, lo que provoca la pérdida de muestra hacia el condensador. Aplique siempre el vacío gradualmente y asegure una rotación suave.
Tomar la decisión correcta para su objetivo
Cómo opera el sistema depende totalmente de su prioridad.
- Si su enfoque principal es la velocidad máxima: Asegúrese de tener un vacío fuerte, un gran diferencial de temperatura entre el baño y el condensador, y una velocidad de rotación que cree una película fina y uniforme.
- Si su enfoque principal es la seguridad de la muestra: Utilice la temperatura del baño más baja posible que aún permita la evaporación y aplique el vacío lenta y cuidadosamente para evitar el "bumping" de compuestos sensibles al calor.
- Si su enfoque principal es la recuperación de disolvente: Asegúrese de que su condensador funcione con la máxima eficiencia con una temperatura de refrigerante muy fría para capturar la mayor cantidad de vapor posible.
Al ver el rotavap como un sistema interconectado en lugar de solo una lista de piezas, obtiene un control preciso sobre todo el proceso de evaporación.
Tabla de Resumen:
| Componente | Función Principal | Característica Clave |
|---|---|---|
| Baño Calefactor | Proporciona energía térmica controlada | Fluido controlado termostáticamente (agua/aceite) |
| Matraz de Evaporación | Contiene y hace girar la solución de muestra | Crea una película fina para una evaporación rápida |
| Sistema de Vacío | Reduce la presión para disminuir el punto de ebullición | Permite una operación suave a baja temperatura |
| Condensador | Enfría y licúa el vapor del disolvente | Utiliza un refrigerante (ej. agua fría) |
| Matraz Receptor | Recoge el disolvente destilado | Permite la recuperación y reutilización del disolvente |
