¿Cuál es la uniformidad de la evaporación por haz de electrones? Logre películas delgadas precisas y uniformes

En esencia, la uniformidad de la evaporación por haz de electrones presenta una paradoja. La física fundamental del proceso crea un recubrimiento inherentemente no uniforme, pero con un diseño de sistema adecuado, es capaz de producir películas con una uniformidad excelente. La tendencia natural es que el material se deposite más densamente en las superficies directamente encima de la fuente de evaporación y de forma más fina en las superficies en ángulo.

El desafío central de la evaporación por haz de electrones es que es un proceso isotrópico, de línea de visión, muy parecido a una bombilla desnuda que ilumina una habitación. Sin embargo, este desafío se supera mediante soluciones ingenieriles —específicamente sistemas de rotación planetaria— que promedian la deposición para lograr una alta uniformidad.

El desafío fundamental: una fuente isotrópica

La evaporación por haz de electrones es una técnica de deposición física de vapor (PVD) donde un haz de electrones de alta energía calienta un material fuente en un crisol, lo que provoca su evaporación. Este vapor luego viaja a través de un vacío y se condensa en un sustrato más frío, formando una película delgada.

Lo que significa "isotrópico" para la deposición

El proceso de evaporación es isotrópico, lo que significa que los átomos vaporizados emanan de la fuente en todas direcciones. Imagine la fuente como un punto que emite partículas en un cono ancho.

Esto crea una variación natural en el espesor de la película. Un sustrato colocado directamente sobre la fuente recibe el mayor flujo de material, mientras que un sustrato a un lado recibe significativamente menos.

El impacto de la geometría fuente-sustrato

La tasa de deposición en cualquier punto de un sustrato se rige por la distancia desde la fuente y el ángulo de incidencia. Esto a menudo se describe mediante la ley del coseno de emisión.

Los sustratos o partes de un sustrato que están más lejos o en un ángulo más pronunciado con respecto a la fuente inherentemente recibirán un recubrimiento más delgado. Esta es la razón principal por la que los soportes de sustrato simples y estáticos dan como resultado una uniformidad deficiente en grandes áreas.

Un proceso de "línea de visión"

La evaporación por haz de electrones opera en alto vacío, lo que significa que los átomos evaporados viajan en línea recta hasta que golpean una superficie. Hay muy poca dispersión de gas para aleatorizar su dirección.

Esta característica de "línea de visión" es beneficiosa para crear películas densas y para una técnica llamada patrón de levantamiento (lift-off patterning), pero agrava el problema de la uniformidad. Cualquier variación en la emisión de la fuente se mapea directamente en los sustratos.

La solución: cinemática ingenieril

Para resolver la inherente falta de uniformidad, los diseñadores de sistemas no cambian la física de la evaporación; cambian la posición de los sustratos durante el proceso.

Fijación simple: cúpulas esféricas

Un método básico para mejorar la uniformidad es montar los sustratos en una cúpula esférica o "calota". Esto asegura que cada sustrato esté a la misma distancia del material fuente.

Si bien esto ayuda, no resuelve el problema del ángulo de incidencia. Los sustratos en el borde de la cúpula todavía están en un ángulo más pronunciado con respecto al flujo de vapor y se recubrirán más finamente que los del centro.

El estándar de oro: sistemas planetarios

La solución más efectiva es un soporte de sustrato planetario. En esta configuración, las obleas o sustratos individuales se montan en placas giratorias más pequeñas (los "planetas"). Estos planetas, a su vez, giran alrededor de la fuente de evaporación central (el "sol").

Este movimiento complejo asegura que cada punto de cada sustrato se mueva sistemáticamente a través de todas las posiciones y ángulos posibles en relación con la fuente. Las zonas de alta tasa de deposición y las zonas de baja tasa de deposición se promedian en toda la superficie. El resultado es un espesor de película altamente uniforme en uno o muchos sustratos.

Comprendiendo las compensaciones

Lograr una alta uniformidad con la evaporación por haz de electrones no está exento de costos y consideraciones. Es una solución de ingeniería con consecuencias directas.

Complejidad y costo del sistema

Los sistemas planetarios implican componentes mecánicos complejos, incluidos engranajes y pasos rotativos, que deben operar sin fallas en un entorno de alto vacío. Esto agrega un costo, una complejidad y requisitos de mantenimiento significativos al sistema de deposición.

Tasa vs. Uniformidad

Para un sistema planetario dado, la uniformidad a menudo se puede mejorar aún más aumentando la distancia entre la fuente y los sustratos. Sin embargo, esto también disminuye la tasa de deposición, ya que menos átomos por segundo llegarán a los sustratos. Esta compensación entre rendimiento y uniformidad es un parámetro de proceso crítico.

Utilización del material

Si bien la evaporación por haz de electrones es generalmente eficiente, la optimización de la uniformidad con grandes distancias de lanzamiento puede reducir la utilización general del material, ya que una mayor parte del material evaporado recubre las paredes de la cámara en lugar de los sustratos.

Tomando la decisión correcta para su objetivo

Su requisito de uniformidad es el factor más importante para determinar la configuración necesaria del sistema.

• Si su enfoque principal es la máxima uniformidad para ópticas o semiconductores exigentes: Un sistema con un soporte de sustrato planetario multieje es esencial para promediar las variaciones de deposición.
• Si su enfoque principal son los recubrimientos simples en muestras pequeñas o I+D: Un soporte estático y abovedado puede ser una solución suficiente y mucho más rentable para sus necesidades.
• Si su enfoque principal es la tasa de deposición más alta posible: Debe aceptar un compromiso en la uniformidad, que se puede lograr utilizando una distancia más corta entre la fuente y el sustrato.

En última instancia, comprender que la uniformidad en la evaporación por haz de electrones es una propiedad diseñada, no inherente, le permite seleccionar la herramienta adecuada para su objetivo específico.

Tabla resumen:

Factor	Impacto en la uniformidad	Solución
Fuente isotrópica	Crea variación natural del espesor	Movimiento de sustrato diseñado
Proceso de línea de visión	Mapea la variación de la fuente directamente al sustrato	Sistemas de rotación planetaria
Geometría del sustrato	El ángulo y la distancia desde la fuente afectan el espesor	Cúpulas esféricas o soportes planetarios
Configuración del sistema	Compensación entre tasa, uniformidad y costo	Elegir según los requisitos de la aplicación

¿Necesita lograr una uniformidad precisa de películas delgadas para la investigación óptica o de semiconductores de su laboratorio? KINTEK se especializa en equipos de laboratorio de alto rendimiento, incluidos sistemas de evaporación por haz de electrones con tecnología avanzada de rotación planetaria. Nuestras soluciones están diseñadas para ayudarle a superar los desafíos inherentes de la deposición y lograr la uniformidad exigente que su trabajo requiere. Contacte a nuestros expertos hoy para discutir su aplicación específica y encontrar el sistema adecuado para sus objetivos.

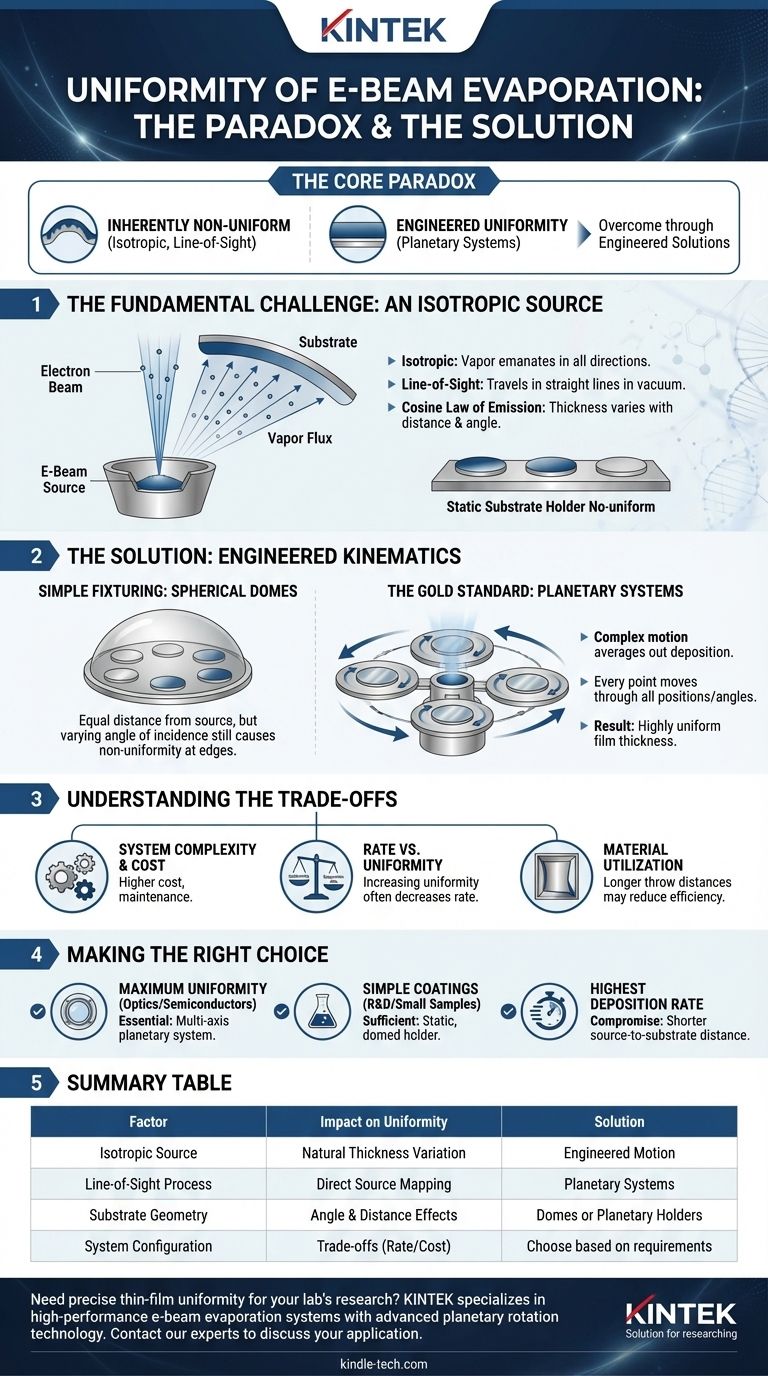

Guía Visual
