El tamaño de un tubo de cuarzo rara vez tiene una dimensión estándar única. En cambio, los tubos se fabrican para adaptarse a requisitos de aplicación específicos, definidos por su diámetro interior, diámetro exterior y longitud. Por ejemplo, un tubo de proceso común para un horno de laboratorio podría tener un diámetro exterior de 100 mm, un diámetro interior de 92 mm y una longitud de 355 mm, a menudo integrado con bridas de acero inoxidable para el control de vacío y gas.
La conclusión principal es que un "tubo de cuarzo" rara vez es solo un tubo simple. Es un componente dentro de un sistema más grande, y sus dimensiones están dictadas completamente por los requisitos de ese sistema, ya sea un horno, un reactor químico o un proceso industrial.
Desglosando las especificaciones del tubo de cuarzo
Para especificar correctamente un tubo de cuarzo, debe comprender sus dimensiones fundamentales. Estas mediciones determinan su capacidad, su compatibilidad con otros equipos y su integridad estructural.
Diámetro interior (ID)
El diámetro interior es posiblemente la dimensión más crítica desde el punto de vista del proceso. Define el volumen útil o el área de trabajo dentro del tubo.
Este es el espacio donde se calentará su muestra, ocurrirá una reacción química o se llevará a cabo un proceso. Restringe directamente el tamaño de su trabajo.
Diámetro exterior (OD)
El diámetro exterior es la dimensión principal para la integración mecánica. El tubo debe encajar correctamente dentro del orificio de un horno, un collar de soporte o cualquier otro hardware de montaje.
Un diámetro exterior incorrecto significa que el tubo no encajará o estará demasiado flojo, lo que provocará una mala transferencia térmica y posibles peligros de seguridad.
Grosor de la pared
El grosor de la pared es la diferencia entre los radios exterior e interior (OD/2 - ID/2). En nuestro ejemplo (OD de 100 mm, ID de 92 mm), el grosor de la pared es de 4 mm.
Las paredes más gruesas proporcionan mayor resistencia mecánica y rigidez, pero también pueden reducir la resistencia del tubo al choque térmico. Las paredes más delgadas se calientan y enfrían más rápido, pero son más frágiles.
Longitud
La longitud del tubo está determinada por el equipo específico en el que se utiliza. Para un horno tubular, la longitud debe ser suficiente para abarcar toda la zona calentada y extenderse hacia las zonas de extremo más frías para acomodar las bridas de sellado.
Más allá del tubo: comprensión de los ensamblajes de proceso
A menudo, un tubo de cuarzo es parte de un ensamblaje de proceso completo. La referencia a bridas, válvulas y puertos apunta a esta realidad más compleja. Comprender estos componentes es esencial.
El papel de las bridas
Las bridas se ajustan a los extremos del tubo de cuarzo para crear un sello. Esto es fundamental para las aplicaciones que requieren vacío o una atmósfera de gas controlada.
Normalmente están hechas de acero inoxidable y utilizan una junta tórica compresible para sellar contra el extremo pulido del tubo de cuarzo, lo que permite conexiones de alto vacío.
Válvulas e interfaces
Las bridas están equipadas con puertos para diversas funciones. Las válvulas de aguja permiten la introducción o ventilación precisa de gases.
Una interfaz de vacío estandarizada, como un puerto KF25, permite la conexión rápida y fiable de una bomba de vacío. Se pueden incluir otros puertos para insertar sensores, como un termopar para medir con precisión la temperatura dentro del tubo.
Comprender las compensaciones
Si bien el cuarzo es un material excepcional, no está exento de limitaciones. Es necesaria una visión clara de sus compensaciones para una implementación exitosa.
Fragilidad frente a resistencia
El cuarzo fundido tiene una excelente resistencia térmica, pero es un material frágil, como todos los vidrios. Puede soportar inmensas cantidades de calor y cambios de presión, pero se fracturará fácilmente por un impacto mecánico brusco o al caerse.
Costo y personalización
El cuarzo fundido de alta pureza es un material especial y es significativamente más caro que el vidrio de borosilicato o los tubos cerámicos como la alúmina. Las personalizaciones complejas, como diseños de bridas únicos o ubicaciones de puertos, aumentarán aún más el costo.
Límites del ensamblaje frente a los límites del material
El rendimiento de todo el ensamblaje a menudo está limitado por su componente más débil. Mientras que un tubo de cuarzo puede soportar más de 1000 °C, las juntas tóricas de Viton que se utilizan comúnmente en las bridas de sellado suelen tener una temperatura máxima de servicio de alrededor de 200 °C. Esto significa que los extremos del ensamblaje del tubo deben permanecer fríos.
Cómo especificar el tubo de cuarzo correcto
Elegir las dimensiones correctas consiste en adaptar el tubo a su objetivo técnico específico. Su objetivo principal determinará qué especificaciones son más críticas.
- Si su enfoque principal es definir un nuevo proceso: Comience por definir el diámetro interior requerido para su muestra y la longitud calentada que necesita, y luego busque un horno y un ensamblaje de tubo que cumplan con esas necesidades.
- Si su enfoque principal es reemplazar un tubo existente: Debe medir con precisión el diámetro exterior y la longitud total del tubo actual para asegurarse de que el reemplazo encaje en su horno y accesorios existentes.
- Si su enfoque principal es el control de vacío o atmósfera: Preste la máxima atención al tipo de brida y al mecanismo de sellado, ya que estos componentes dictarán el nivel de vacío final y la integridad atmosférica de su sistema.
Comprender estos componentes individuales y cómo interactúan le permite especificar un ensamblaje de tubo de cuarzo con precisión y confianza.
Tabla de resumen:
| Dimensión clave | Lo que define | Por qué es importante |
|---|---|---|
| Diámetro interior (ID) | Volumen de trabajo utilizable | Dicta el tamaño de la muestra y la capacidad del proceso |
| Diámetro exterior (OD) | Ajuste mecánico | Asegura la compatibilidad con el orificio del horno y los soportes |
| Longitud | Integración del sistema | Debe abarcar la zona calentada y acomodar las bridas finales |
| Grosor de la pared | Resistencia y choque térmico | Equilibra la rigidez mecánica con las tasas de calentamiento/enfriamiento |
¿Listo para especificar el tubo de cuarzo perfecto para su aplicación?
En KINTEK, nos especializamos en la fabricación de tubos de cuarzo de alta pureza y ensamblajes de proceso completos adaptados a los requisitos únicos de su laboratorio. Ya sea que necesite un tubo de reemplazo estándar o un ensamblaje personalizado con bridas, válvulas y puertos integrados para control de vacío o atmósfera, nuestros expertos garantizarán un ajuste perfecto y un rendimiento óptimo para su horno o reactor.
Póngase en contacto con KINTEK hoy mismo para hablar sobre su proyecto y obtener un presupuesto preciso. Permítanos proporcionarle el equipo de laboratorio duradero y de alto rendimiento del que depende su investigación.

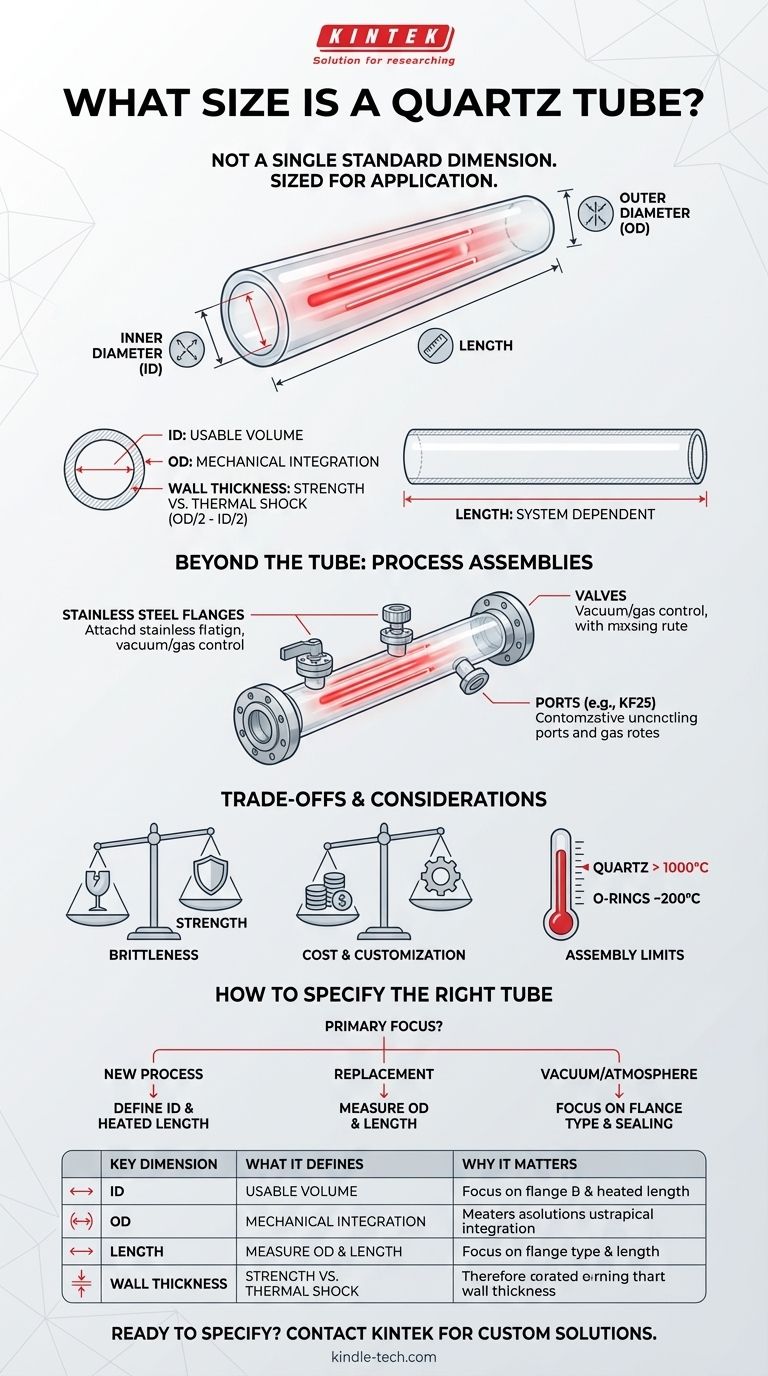

Guía Visual
