En esencia, el plasma para la pulverización catódica se crea aplicando un fuerte campo eléctrico a un gas a baja presión, típicamente un gas inerte como el argón. Esta energía eléctrica es tan potente que arranca electrones de los átomos del gas, transformando el gas neutro en un estado energizado e ionizado conocido como plasma. Este plasma, una mezcla de iones positivos, electrones libres y átomos neutros, es el medio crítico para el proceso de pulverización catódica.
La creación de plasma no es una reacción química sino una transformación física. Al energizar un gas de proceso dentro de una cámara de vacío, se crea una "avalancha de electrones" autosostenible que ioniza el gas, proporcionando los iones cargados necesarios para bombardear el material objetivo.
El Principio Fundamental: Ionización de Gases
Para entender cómo se genera el plasma, primero debe comprender el proceso de ionización. La pulverización catódica no ocurre en un vacío real; requiere un gas específico a muy baja presión para actuar como medio.
Comenzando con un Gas Inerte
El proceso comienza introduciendo un gas inerte, más comúnmente argón (Ar), en la cámara de vacío. El argón se elige porque es químicamente no reactivo y tiene una masa atómica relativamente alta, lo que lo hace efectivo para bombardear físicamente un objetivo sin causar reacciones químicas no deseadas.
Aplicación de Energía Eléctrica
Se aplica un alto voltaje entre dos electrodos dentro de la cámara: el cátodo (que contiene el material objetivo que desea depositar) y el ánodo (a menudo las paredes de la cámara o un electrodo dedicado). Esto crea un potente campo eléctrico.
El Efecto Cascada (Avalancha de Electrones)
Siempre hay algunos electrones libres dispersos presentes en la cámara debido a los rayos cósmicos o la energía térmica natural. El campo eléctrico acelera estos electrones libres a velocidades muy altas.
Cuando un electrón de alta energía choca con un átomo de argón neutro, puede desprender otro electrón de ese átomo. El resultado es un ion de argón positivo (Ar+) y dos electrones libres. Estos dos electrones son luego acelerados por el campo eléctrico, chocando e ionizando dos átomos de argón más, lo que resulta en cuatro electrones, y así sucesivamente. Esta reacción en cadena rápida y autosostenible se conoce como efecto cascada o avalancha de electrones, y es lo que hace que el gas se transforme rápidamente en plasma.
El Estado del Plasma y el Brillo

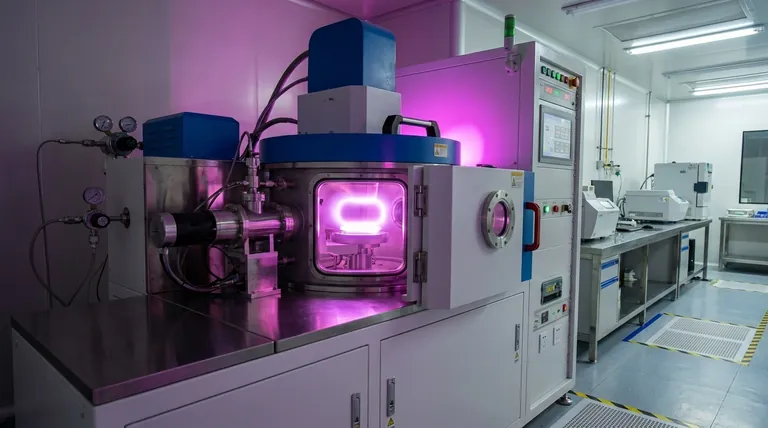

El plasma resultante es una "sopa" cuasi-neutra de iones positivos y electrones libres. El brillo característico que se observa durante la pulverización catódica ocurre cuando un electrón libre se recombina con un ion positivo. A medida que el electrón cae a un estado de energía más bajo, el exceso de energía se libera como un fotón de luz, produciendo el brillo visible.
Métodos Comunes para Generar el Campo Eléctrico
El "campo eléctrico" no es un concepto único para todos. El método utilizado para generarlo es una característica definitoria del sistema de pulverización catódica y se elige en función del material que se va a depositar.
Pulverización Catódica de CC (Corriente Continua)
Este es el método más simple. Se aplica un voltaje de CC negativo constante al material objetivo (el cátodo). Esto atrae constantemente los iones de argón positivos, que bombardean el objetivo. Es sencillo y eficaz, pero solo funciona si el material objetivo es eléctricamente conductor.
Pulverización Catódica de RF (Radiofrecuencia)
Para la pulverización catódica de materiales aislantes (dieléctricos) como óxidos o nitruros, la pulverización catódica de CC no funcionará. Una carga positiva se acumularía rápidamente en la superficie del aislante, repeliendo los iones de argón y deteniendo el proceso.
En su lugar, se aplica una corriente alterna (CA) de RF, típicamente a 13.56 MHz. Durante un semiciclo, el objetivo es negativo, atrayendo iones para la pulverización catódica. Durante el otro semiciclo, se vuelve positivo, atrayendo los electrones libres del plasma para neutralizar la acumulación de carga. Este cambio rápido permite la pulverización catódica continua de materiales no conductores.
Mejora con Magnetrón
Los sistemas modernos casi siempre utilizan la pulverización catódica con magnetrón. Este método mejora tanto las técnicas de CC como las de RF colocando imanes potentes detrás del objetivo del cátodo. El campo magnético atrapa los electrones altamente móviles en una trayectoria en bucle directamente frente al objetivo.
Esta trampa de electrones aumenta drásticamente la probabilidad de que un electrón choque e ionice un átomo de argón neutro, creando un plasma mucho más denso e intenso justo donde más se necesita. Esto resulta en tasas de pulverización catódica significativamente más altas y un procesamiento más eficiente.
Entendiendo las Ventajas y Desventajas
La elección de un método de generación de plasma implica claras ventajas y desventajas entre la simplicidad, la compatibilidad de materiales y la eficiencia.
Pulverización Catódica de CC: Simple pero Limitada
La pulverización catódica de CC es un método robusto y rentable para depositar metales y otros materiales conductores. Sin embargo, su incapacidad para manejar objetivos aislantes es una limitación importante, y puede ser propensa a la formación de arcos.
Pulverización Catódica de RF: Versátil pero Compleja
La pulverización catódica de RF es la base para la investigación y la deposición de pilas de materiales complejos porque puede pulverizar literalmente cualquier material. Esta versatilidad tiene el costo de fuentes de alimentación y redes de adaptación más caras y complejas, y generalmente tasas de deposición más bajas en comparación con el magnetrón de CC.
Mejora con Magnetrón: Eficiencia a un Costo
Agregar imanes al sistema (pulverización catódica con magnetrón) es el estándar de la industria para la fabricación de alto rendimiento. Aumenta drásticamente las tasas de deposición y permite una operación a menor presión. La desventaja es un diseño de cátodo más complejo y la erosión no uniforme del material objetivo (conocida como "pista de carreras").
Tomando la Decisión Correcta para su Objetivo
El método utilizado para crear plasma está directamente relacionado con el material que necesita depositar y la eficiencia que requiere.
- Si su enfoque principal es depositar una película conductora simple: La pulverización catódica con magnetrón de CC estándar ofrece la mejor combinación de velocidad y rentabilidad.
- Si su enfoque principal es depositar un material aislante o dieléctrico: La pulverización catódica con magnetrón de RF es la elección necesaria y correcta.
- Si su enfoque principal es la tasa máxima de deposición para la producción industrial: Los sistemas de pulverización catódica con magnetrón de CC de alta potencia o pulsados están diseñados para este propósito exacto.
En última instancia, dominar el proceso de pulverización catódica comienza con la comprensión de que controlar la creación y el confinamiento del plasma le da control sobre la película final.
Tabla Resumen:
| Método de Generación de Plasma | Mejor para Tipo de Material | Ventaja Clave | Limitación Clave |
|---|---|---|---|
| Pulverización Catódica de CC | Eléctricamente Conductivo (ej., Metales) | Simple, Rentable | No puede pulverizar materiales aislantes |
| Pulverización Catódica de RF | Aislante/Dieléctrico (ej., Óxidos, Nitruros) | Versátil; pulveriza cualquier material | Configuración compleja, tasas de deposición más bajas |
| Pulverización Catódica con Magnetrón | Todos los Materiales (mejora CC/RF) | Altas tasas de deposición, plasma eficiente | Diseño complejo, erosión no uniforme del objetivo |
