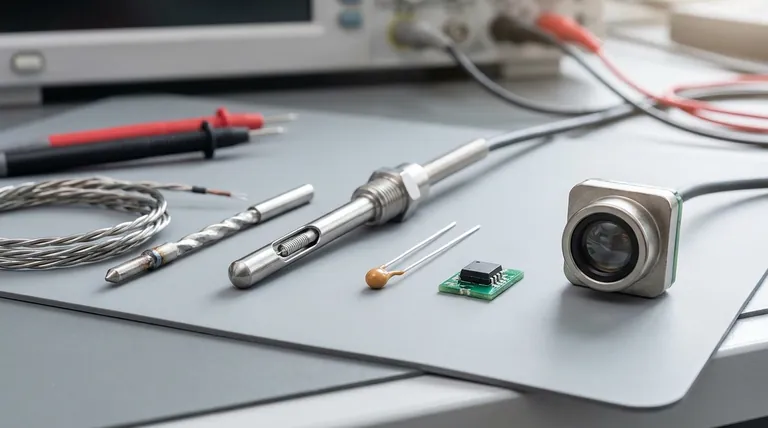

En aplicaciones profesionales e industriales, existen cinco tipos principales de sensores electrónicos de temperatura, cada uno operando bajo un principio físico distinto. Estos son los termopares, los Detectores de Temperatura por Resistencia (RTD), los termistores, los sensores basados en semiconductores y los sensores infrarrojos. Elegir el correcto es fundamental, ya que ofrecen rendimientos muy diferentes en términos de rango de temperatura, precisión, costo y durabilidad.
La conclusión principal es que no existe un único "mejor" sensor de temperatura. La elección ideal es siempre una compensación, lo que obliga a tomar una decisión entre factores como el rango extremo de un termopar, la precisión de un RTD o el bajo costo de un termistor.
Cómo funciona cada sensor: los principios básicos
Comprender el principio operativo fundamental de cada sensor es el primer paso para seleccionar la herramienta adecuada para su aplicación específica.
Termopares: El efecto Seebeck
Un termopar se crea uniendo dos alambres hechos de metales disímiles. Cuando esta unión se calienta o enfría, produce un pequeño voltaje que es proporcional al cambio de temperatura.
Este fenómeno se conoce como el efecto Seebeck. Debido a su construcción simple, los termopares son extremadamente robustos y pueden medir un rango de temperaturas muy amplio, a menudo desde cientos de grados bajo cero hasta muy por encima de los 2000 °C.
Detectores de Temperatura por Resistencia (RTD): Precisión a través de la resistencia
Un RTD aprovecha el principio de que la resistencia eléctrica de un metal puro cambia de una manera altamente predecible y lineal con la temperatura.
Estos sensores suelen utilizar una bobina o película de platino debido a su excepcional estabilidad. Los RTD son conocidos por su alta precisión, repetibilidad y estabilidad durante largos períodos, lo que los convierte en un estándar para laboratorios y procesos industriales críticos.
Termistores: Alta sensibilidad, rango estrecho
Un termistor es un tipo de resistencia cuya resistencia depende en gran medida de la temperatura. El tipo más común es el termistor de Coeficiente de Temperatura Negativo (NTC), donde la resistencia disminuye a medida que aumenta la temperatura.
Fabricados a partir de materiales semiconductores (como óxidos metálicos), los termistores ofrecen la mayor sensibilidad de cualquier sensor, pero operan en un rango de temperatura mucho más estrecho. Proporcionan un gran cambio de señal para un pequeño cambio de temperatura, lo que los hace ideales para mediciones de alta resolución.
Sensores de semiconductores (IC): La opción digital
Estos son sensores modernos construidos sobre circuitos integrados (IC) de silicio. Funcionan utilizando las características de temperatura predecibles de una unión p-n de semiconductor (como un diodo).
Su principal ventaja es que el acondicionamiento de la señal e incluso los circuitos de conversión analógico-digital pueden incluirse en el mismo chip. Esto los hace fáciles de integrar, de bajo costo y disponibles con salidas de voltaje o digitales simples.
Sensores Infrarrojos (IR): Medición sin contacto
A diferencia de los otros tipos, un sensor infrarrojo (IR) mide la temperatura sin contacto físico. Funciona detectando y cuantificando la radiación térmica (energía infrarroja) emitida por un objeto.
Esta es la única forma de medir la temperatura de objetos en movimiento, superficies peligrosamente calientes u objetos en el vacío. Su precisión puede verse afectada por las propiedades de la superficie (emissividad) del objeto que se mide.
Comprender las compensaciones: una mirada comparativa
Ningún sensor sobresale en todas las áreas. Su decisión se basará en los compromisos que esté dispuesto a hacer según las necesidades de su proyecto.
Rango de temperatura
Los termopares son los ganadores claros en cuanto a rango, con algunos tipos capaces de medir hasta 2300 °C. Los RTD ofrecen un rango amplio y práctico (por ejemplo, de -200 °C a 850 °C), mientras que los termistores y los IC de semiconductores se limitan a una banda mucho más estrecha, generalmente alrededor de -50 °C a 150 °C.
Precisión y estabilidad
Los RTD son los sensores más precisos y estables con el tiempo. Los termistores de precisión pueden ser muy precisos dentro de su rango limitado, pero los termopares son más propensos a la deriva y tienen una precisión base menor, a menudo requiriendo una calibración cuidadosa.
Costo y complejidad
Los termistores y los sensores IC de semiconductores son generalmente las opciones de menor costo. Los RTD y los instrumentos de medición requeridos son más caros. Si bien el sensor de termopar en sí es económico, los cables de extensión especiales y la electrónica de acondicionamiento de señal aumentan el costo y la complejidad general del sistema.
Durabilidad y tiempo de respuesta
Los termopares son excepcionalmente robustos y pueden soportar vibraciones y choques mecánicos significativos. Los termistores, debido a su pequeño tamaño, suelen tener el tiempo de respuesta más rápido a un cambio de temperatura.
Tomar la decisión correcta para su objetivo
Seleccione su sensor basándose en el requisito más crítico de su aplicación.
- Si su enfoque principal es el rango de temperatura extremo y la durabilidad: Un termopar es la única opción práctica para entornos industriales de temperatura muy alta, como hornos o motores.
- Si su enfoque principal es la alta precisión y estabilidad: Un RTD es el estándar para la investigación científica, la calibración y el control de procesos críticos donde la precisión no es negociable.
- Si su enfoque principal es la alta sensibilidad dentro de un rango limitado a bajo costo: Un termistor es ideal para aplicaciones como termostatos digitales, dispositivos médicos y monitoreo de temperatura de baterías.
- Si su enfoque principal es la facilidad de integración y la electrónica de bajo costo: Un sensor IC de semiconductor es perfecto para la electrónica de consumo de gran volumen, electrodomésticos y monitoreo de temperatura a nivel de placa.
- Si su enfoque principal es la medición sin contacto: Un sensor infrarrojo es la solución definitiva para medir objetivos en movimiento, superficies inaccesibles u objetos extremadamente calientes desde una distancia segura.
En última instancia, hacer coincidir las fortalezas inherentes del sensor con las demandas de su problema específico es la clave para un sistema de medición exitoso.
Tabla de resumen:
| Tipo de sensor | Principio clave | Fortalezas clave | Aplicaciones comunes |
|---|---|---|---|
| Termopar | Efecto Seebeck (metales disímiles) | Rango de temperatura extremo, robustez | Hornos industriales, motores |
| RTD | Cambio en la resistencia del metal | Alta precisión, estabilidad, repetibilidad | Laboratorio, control de procesos |
| Termistor | Cambio en la resistencia del semiconductor | Alta sensibilidad, bajo costo | Dispositivos médicos, termostatos |
| IC de semiconductor | Características de la unión p-n | Fácil integración, salida digital | Electrónica de consumo, electrodomésticos |
| Infrarrojo (IR) | Detección de radiación térmica | Medición sin contacto | Objetos en movimiento, superficies peligrosas |
