Evaporación por haz de electrones:Creación avanzada de películas finas

Evaporación por haz de electrones:Creación avanzada de películas finas

hace 2 semanas

Introducción a la evaporación por haz de electrones

Visión general del proceso

La evaporación por haz de electrones es una sofisticada técnica de deposición física en fase vapor (PVD), utilizada principalmente para crear películas finas sobre diversos sustratos. Este método funciona en un entorno de alto vacío, en el que se dirige un haz de electrones hacia un material objetivo. El haz de electrones de alta energía actúa como fuente primaria de calor, elevando la temperatura del material hasta el punto de evaporación. A medida que el material se evapora, se condensa en un sustrato cercano, formando una película fina y uniforme.

El proceso se controla meticulosamente para garantizar la uniformidad y el grosor exactos de la película. Las condiciones de alto vacío son cruciales, ya que minimizan la contaminación y facilitan la deposición de películas de gran pureza. Esta técnica es especialmente ventajosa para materiales con puntos de fusión elevados, ya que el calentamiento directo por el haz de electrones permite una vaporización eficaz sin necesidad de crisol, evitando así cualquier contaminación del material contenedor.

En resumen, la evaporación por haz de electrones es una piedra angular en la producción de películas finas, ya que ofrece una gran precisión y pureza, esenciales para una amplia gama de aplicaciones que van desde los revestimientos ópticos hasta los usos industriales.

Aplicaciones

La evaporación por haz de electrones se utiliza ampliamente en diversos sectores, sobre todo en la producción de revestimientos y películas especializados. Una de sus principales aplicaciones es la creación de revestimientos revestimientos antirreflectantes (AR) y antihuellas (AF) que son esenciales para mejorar las propiedades ópticas de lentes y pantallas. Estos revestimientos reducen los reflejos y mejoran la visibilidad, por lo que son indispensables en la electrónica de consumo y los instrumentos ópticos.

Además de los revestimientos AR/AF, esta tecnología también es fundamental en el desarrollo de recubrimientos duros . Estos revestimientos, conocidos por su gran durabilidad y resistencia al desgaste, se aplican habitualmente a herramientas de corte, instrumentos quirúrgicos y otras aplicaciones sometidas a grandes esfuerzos. La capacidad de crear estas películas robustas ha contribuido significativamente a la longevidad y el rendimiento de diversas herramientas y equipos industriales.

revestimientos antirreflectantes (AR) y antihuellas (AF)

Los revestimientos decorativos son otra aplicación digna de mención. La evaporación por haz de electrones permite producir acabados superficiales estéticamente agradables y duraderos, a menudo utilizados en las industrias de automoción y arquitectura. Estos revestimientos pueden imitar el aspecto de los metales preciosos o crear efectos cromáticos únicos, añadiendo valor y atractivo visual a los productos.

La tecnología también es esencial para la fabricación de óxido de indio y estaño (ITO). películas de óxido de indio y estaño (ITO) que son cruciales para los revestimientos conductores transparentes de pantallas táctiles, células solares y pantallas planas. Las películas de ITO producidas mediante evaporación por haz de electrones ofrecen una gran conductividad y transparencia, lo que las hace ideales para los dispositivos electrónicos modernos.

Además, la evaporación por haz de electrones se emplea en la fabricación de filtros de paso de banda y películas de alta reflectividad (HR) . Los filtros de paso de banda se utilizan en los sistemas de comunicación óptica para transmitir selectivamente longitudes de onda de luz específicas, mientras que las películas HR son esenciales en la tecnología láser y otras aplicaciones ópticas de alta precisión.

Además, esta tecnología tiene importantes aplicaciones industriales, sobre todo en el sector aeroespacial y aeroespacial y de herramientas . En el sector aeroespacial, se utiliza para crear componentes ligeros y duraderos, mientras que en el de utillaje, mejora el rendimiento y la vida útil de las herramientas de corte y conformado. Esta versatilidad subraya el amplio impacto de la evaporación por haz de electrones en múltiples sectores.

Principios tecnológicos

Tipos de cañones de electrones

Los cañones de electrones son componentes fundamentales en el proceso de evaporación por haz de electrones, cada uno de ellos diseñado para responder a necesidades y limitaciones específicas. El cañón anular es especialmente eficaz para materiales que requieren un calentamiento uniforme, como los utilizados en revestimientos ópticos. Su diseño permite un control preciso de la distribución del haz, garantizando un espesor de película uniforme.

La pistola recta pistola recta es ideal para aplicaciones que requieren haces de alta energía, como la deposición de revestimientos duros. Su sencillez de diseño y funcionamiento la convierten en una elección fiable para entornos industriales en los que la robustez y la facilidad de mantenimiento son cruciales.

La pistola pistola tipo e ofrece un equilibrio entre eficacia y versatilidad, lo que la hace adecuada para una amplia gama de materiales y aplicaciones. Su capacidad para generar un haz enfocado con alta densidad de corriente es ventajosa para crear patrones intrincados y películas de alta calidad.

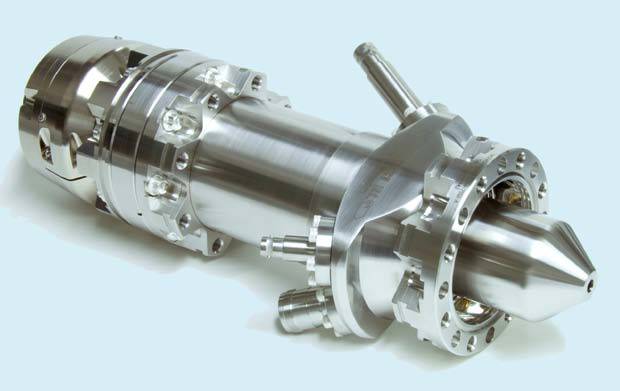

pistola de electrones

Por último, el cañón de electrones de cátodo hueco destaca por su eficacia en la manipulación de materiales reactivos, como los utilizados en la producción de películas ITO. Su estructura única permite controlar mejor el proceso de evaporación, minimizando la contaminación y garantizando la pureza de la película depositada.

Cada tipo de cañón de electrones tiene sus propias aplicaciones y limitaciones, lo que contribuye a la diversidad y adaptabilidad de la tecnología de evaporación por haz de electrones.

Ventajas

La evaporación por haz de electrones presenta varias ventajas clave que la convierten en el método preferido para la creación de películas finas. Una de las ventajas más significativas es su alta densidad del haz . Esta alta densidad del haz garantiza que el material que se está evaporando se somete a un calentamiento uniforme, lo cual es crucial para mantener la consistencia y la calidad de la película fina resultante.

Otra ventaja notable es la evitar la evaporación del material del recipiente . Los métodos tradicionales suelen sufrir contaminación debido a la evaporación del material del recipiente, lo que puede degradar la calidad de la película fina. La evaporación por haz de electrones evita este problema al calentar directamente el material objetivo sin necesidad de un contenedor, lo que garantiza un producto final más puro.

El proceso también se caracteriza por adición directa de calor a la superficie del material vaporizado . Esta aplicación directa de calor permite un control preciso de la temperatura y la distribución de energía, lo que conduce a una formación de película más precisa y predecible. Este nivel de control es esencial para conseguir las propiedades deseadas en la película fina, como la transparencia óptica, la conductividad eléctrica o la dureza mecánica.

Por último, la evaporación por haz de electrones ofrece un alto rendimiento térmico . El método convierte eficazmente la energía eléctrica en energía térmica, minimizando las pérdidas de energía y reduciendo los costes operativos. Esta eficiencia es particularmente beneficiosa en entornos industriales donde se requiere una producción a gran escala, ya que puede reducir significativamente el coste global de la fabricación de películas finas.

Ventaja Descripción
Alta densidad del haz Garantiza un calentamiento uniforme y una calidad constante de la película.
Evita la evaporación del material del contenedor Evita la contaminación y garantiza un producto final más puro.
Adición directa de calor Permite un control preciso de la temperatura y una formación de película predecible.
Alta eficiencia térmica Minimiza las pérdidas de energía y reduce los costes operativos.

El conjunto de estas ventajas mejora la eficacia y fiabilidad de la evaporación por haz de electrones, convirtiéndola en una tecnología fundamental en la producción de películas finas avanzadas.

Tendencias y desarrollos futuros

Actualización de equipos

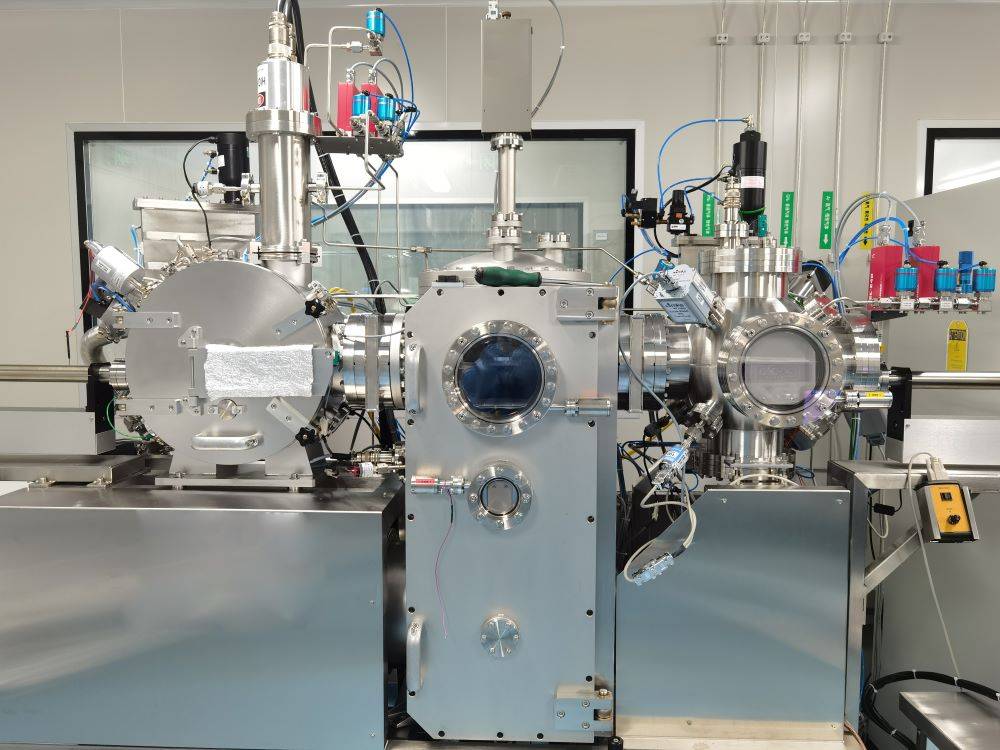

La evolución de la tecnología de evaporación por haz de electrones está marcada por un cambio significativo de los sistemas tradicionales de evaporación única a sistemas integrados avanzados multifuncionales, de alta velocidad y gran eficacia. Estos modernos sistemas están diseñados para optimizar el proceso de deposición, mejorando tanto la productividad como la calidad de las películas finas producidas.

Uno de los principales avances de estos sistemas integrados es la capacidad de realizar múltiples funciones en una sola unidad. Esto incluye la evaporación simultánea de múltiples materiales, el control preciso de la velocidad de deposición y la incorporación de mecanismos avanzados de supervisión y retroalimentación. Estas capacidades no sólo agilizan el proceso de producción, sino que también garantizan una mayor consistencia y fiabilidad en el producto final.

Además, la integración de componentes de alta velocidad permite ciclos de evaporación más rápidos, aumentando así el rendimiento sin comprometer la calidad de las películas depositadas. Las características de alta eficiencia, como la mejor utilización de la energía y la reducción del desperdicio de material, contribuyen aún más a la sostenibilidad y viabilidad económica de estos sistemas.

En resumen, la transición a sistemas integrados multifuncionales, de alta velocidad y alto rendimiento representa un gran paso adelante en el campo de la evaporación por haz de electrones, allanando el camino hacia tecnologías de producción de películas finas más sofisticadas y eficientes.

Tendencias y desarrollos futuros

Innovaciones en los materiales

El futuro de la evaporación por haz de electrones pasa por la incorporación innovadora de materiales poliméricos y técnicas de deposición avanzadas. Estas innovaciones están preparadas para mejorar significativamente las propiedades y aplicaciones de las películas finas. Mediante la integración de polímeros, que ofrecen propiedades mecánicas, térmicas y eléctricas únicas, se puede ampliar la versatilidad de las películas finas. Esta integración permite crear películas con características a medida, adecuadas para una gama más amplia de aplicaciones, desde la electrónica flexible hasta los dispositivos biomédicos.

También se están explorando nuevas técnicas de deposición, como la deposición de capas atómicas (ALD) y la deposición por láser pulsado (PLD), para complementar los métodos tradicionales. Estas técnicas proporcionan un mayor control sobre el grosor y la uniformidad de la película, esencial para aplicaciones que requieren propiedades precisas de la película. Por ejemplo, la capacidad del ALD para depositar materiales capa por capa con precisión atómica lo hace ideal para crear revestimientos de alto rendimiento para dispositivos ópticos y electrónicos.

Tipo de material Técnica de deposición Aplicación
Polímeros Evaporación por haz de electrones Electrónica flexible
Metales Deposición de capas atómicas Recubrimientos ópticos
Composites Deposición por láser pulsado Dispositivos biomédicos

La sinergia entre estos materiales y técnicas no sólo mejora las propiedades funcionales de las películas finas, sino que también abre nuevas vías de investigación y desarrollo. Se espera que esta interacción dinámica impulse la próxima generación de tecnologías de película fina, abordando los retos actuales y allanando el camino para soluciones innovadoras en diversas industrias.

Retos y soluciones

El desarrollo de materiales y tecnologías más eficientes mediante la evaporación por haz de electrones no está exento de dificultades. Uno de los principales es el control de la composición de la película . Garantizar que la composición química de la película permanezca constante durante todo el proceso de deposición es crucial para mantener las propiedades deseadas de la película fina. Para ello es necesario controlar con precisión la velocidad de evaporación y la distribución del material evaporado.

Otro reto importante es la formación de microestructuras dentro de la película. La microestructura de la película puede influir significativamente en sus propiedades mecánicas, eléctricas y ópticas. El control de la microestructura implica la gestión de factores como la temperatura del sustrato, la velocidad de deposición y la presencia de gases reactivos en la cámara de vacío.

El coste es otro factor crítico. El desarrollo de materiales y tecnologías avanzados suele conllevar unos costes iniciales elevados, lo que puede suponer un obstáculo para su adopción generalizada. Las soluciones a este reto pasan por optimizar el proceso para reducir el desperdicio de material, mejorar la eficiencia del equipo de deposición y explorar alternativas rentables tanto para los materiales como para las técnicas de deposición.

Al abordar estos retos, los investigadores e ingenieros pueden ampliar los límites de lo que es posible con la evaporación por haz de electrones, lo que conducirá a la creación de películas delgadas más eficientes y versátiles para una amplia gama de aplicaciones.
